Eigenschaften

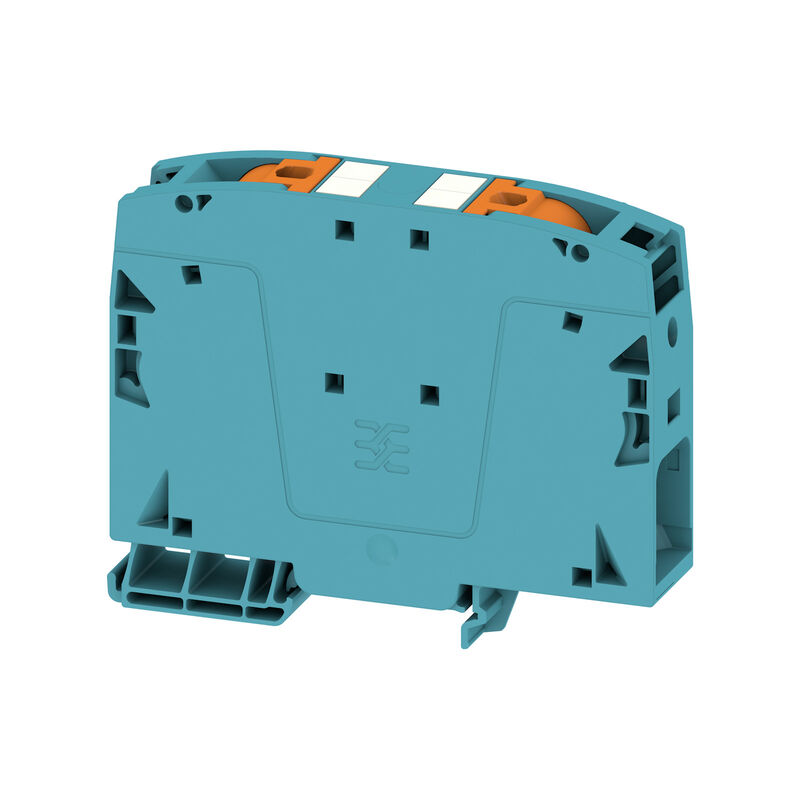

| Ausfuehrung | Durchgangs-Reihenklemme, PUSH IN, 50 mm², 1000 V, 150 A, blau |
| Best.-Nr. | 2755900000 |
| Art | A2C 50/70 DL BL |
| GTIN (EAN) | 4064675005209 |
| VPE | 5 Stück |
| Tiefe | 80,5 mm |
| Tiefe (inch) | 3,169 inch |
| Höhe | 101,5 mm |
| Höhe (inch) | 3,996 inch |
| Breite | 20 mm |
| Breite (inch) | 0,787 inch |
| Nettogewicht | 129,1 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | blau |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | TUEV16ATEX7909U |
| Zertifikat-Nr. (IECEX) | IECEXTUR16.0036U |
| Leiterquerschnitt max (ATEX) | 70 mm² |
| Leiterquerschnitt max (IECEX) | 70 mm² |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Etagen intern gebrückt | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Ja |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Befestigungsart | einschnappbar |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | gerastet |
| Offene Seiten | geschlossen |
| rastbar | Ja |
| Anschlussart, weiterer Anschluss | PUSH IN |
| Abisolierlänge | 30 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 70 mm² |
| Klemmbereich, min. | 10 mm² |
| Klingenmaß | 1,0 x 5,5 mm |
| Leiteranschlussquerschnitt, eindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 70 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 10 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 70 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 10 mm² |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 50 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung DC | 1.500 V |
| Nennstrom | 150 A |
| Strom bei max. Leiter | 150 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,21 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 4,8 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199326) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206061) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2755900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2755900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2755900000&norm=0) |
| Anwenderdokumentation | [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |      |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:2663430000VPE:5 Stück
Zusatzanschluss (Klemmen), 10 mm², Anzahl Anschlüsse: 2
-
Art.-Nr.:2663420000VPE:5 Stück
Zusatzanschluss (Klemmen), 10 mm², Anzahl Anschlüsse: 2
-
Art.-Nr.:2663450000VPE:5 Stück
Zusatzanschluss (Klemmen), 10 mm², Anzahl Anschlüsse: 2
-
Art.-Nr.:2663440000VPE:5 Stück
Zusatzanschluss (Klemmen), 10 mm², Anzahl Anschlüsse: 2
-
Art.-Nr.:0310000000VPE:20 Stück
Leiterplattensteckverbinder, Zubehör, Prüfstecker, rot, Polzahl: 1
-
Art.-Nr.:2749380000VPE:1 Stück
Schraubendreher, Klingenbreite (B): 5.5 mm, Klingenlänge: 150 mm, Klingenstärke (A): 1 mm
-
Art.-Nr.:2663400000VPE:10 Stück
Querverbinder (Klemmen), gesteckt, orange, 150 A, Polzahl: 2, Raster in mm (P): 20.00, Isoliert: Ja, Breite: 38.13 mm
-
-
-
-
-
-
Art.-Nr.:2749610000VPE:1 Stück
Schraubwerkzeug, Klingenbreite (B): 3.5 mm, Klingenlänge: 100 mm, Klingenstärke (A): 0.6 mm
-
Art.-Nr.:2635600000VPE:40 Stück
Klemmenmarkierung, 23.5 x 12 mm, Raster in mm (P): 12.00 gelb
-
