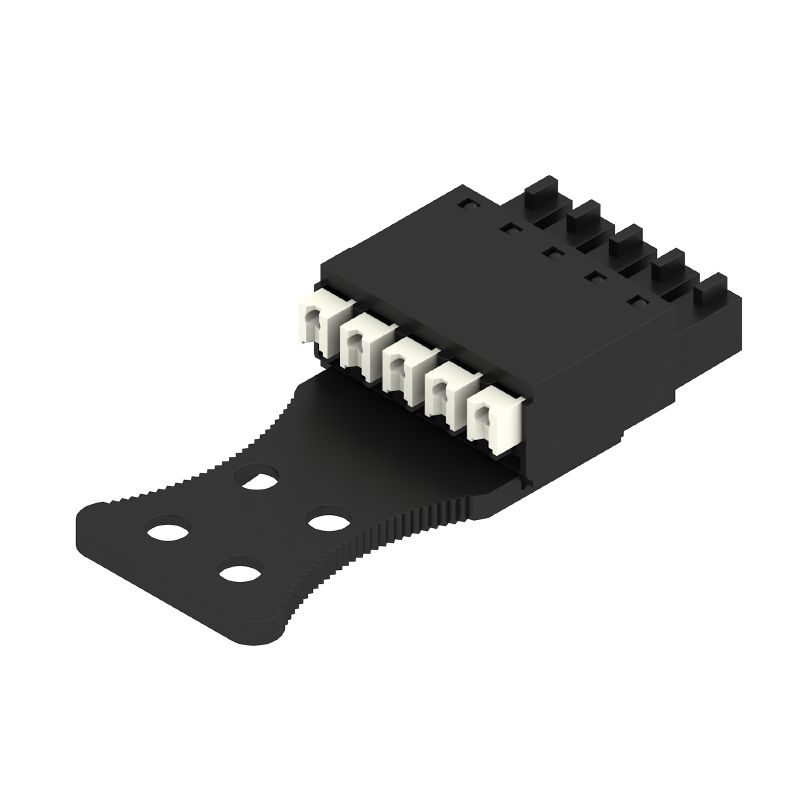

BCF 3.81/05/180ZE SN BK BX — Produktbild

Datenblatt herunterladen

BCF 3.81/05/180ZE SN BK BX

Leiterplattensteckverbinder, Buchsenstecker, 3.81 mm, Polzahl: 5, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box

Art.-Nr. 1231680000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Buchsenstecker, 3.81 mm, Polzahl: 5, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box
Best.-Nr.	1231680000
Art	BCF 3.81/05/180ZE SN BK BX
GTIN (EAN)	4050118015225
VPE	50 Stück
Produkt-Kennzahlen	IEC: 320 V / 17.5 A / 0.14 - 1.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 16
Verpackung	Box

Abmessungen und Gewichte

Tiefe	34,6 mm
Tiefe (inch)	1,362 inch
Höhe	9,3 mm
Höhe (inch)	0,366 inch
Breite	19,14 mm
Breite (inch)	0,754 inch
Nettogewicht	4,25 g

Umweltanforderungen

REACH SVHC	/
RoHS-Konformitätsstatus	Konform ohne Ausnahme

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart	Feldanschluss
Leiteranschlusstechnik	PUSH IN mit Betätigungselement
Raster in mm (P)	3,81 mm
Raster in Zoll (P)	0,15 "
Leiterabgangsrichtung	180°
Polzahl	5
L1 in mm	15,24 mm
L1 in Zoll	0,6 "
Anzahl Reihen	1
Polreihenzahl	1
Bemessungsquerschnitt	1 mm²
Berührungsschutz nach DIN VDE 57 106	fingersicher
Berührungsschutz nach DIN VDE 0470	IP 20 gesteckt/ IP 10 ungesteckt
Schutzart	IP20
Durchgangswiderstand	≤5 mΩ
Kodierbar	Ja
Abisolierlänge	9 mm
Schraubendreherklinge	0,4 x 2,5
Schraubendreherklinge Norm	DIN 5264
Steckzyklen	25
Steckkraft/Pol, max.	8 N
Ziehkraft/Pol, max.	7 N

Werkstoffdaten

Isolierstoff	PA 66 GF 30
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	II
Kriechstromfestigkeit (CTI)	≥ 550
Isolationswiderstand	≥ 10⁸ Ω
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Kupferlegierung
Kontaktoberfläche	verzinnt
Schichtaufbau - Steckkontakt	4...8 µm Sn
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	120 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	120 °C

Anschließbare Leiter

Klemmbereich, min.	0,14 mm²
Klemmbereich, max.	1,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 16
eindrähtig, min. H05(07) V-U	0,14 mm²
eindrähtig, max. H05(07) V-U	1,5 mm²
feindrähtig, min. H05(07) V-K	0,14 mm²
feindrähtig, max. H05(07) V-K	1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.	1 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.	1,5 mm²
Lehrdorn nach EN 60999 a x b; ø	2,4 mm x 1,5 mm; 1,9mm
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025870000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9004050000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,75 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025860000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0542500000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9019100000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0282800000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,34 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9025770000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	16,3 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	2,5 kV
Kurzzeitstromfestigkeit	3 x 1s mit 76 A

Nenndaten nach CSA

Nennspannung (Use group B / CSA)	300 V
Nennspannung (Use group C / CSA)	50 V
Nennspannung (Use group D / CSA)	300 V
Nennstrom (Use group B / CSA)	11 A
Nennstrom (Use group C / CSA)	11 A
Nennstrom (Use group D / CSA)	11 A
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 16

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	10 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 16
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	168 mm
VPE Breite	120 mm
VPE Höhe	50 mm

Typprüfungen

Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)

Prüfung:

visuelle Begutachtung
Bewertung:

bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

Zeichnungsangabe P = Raster

Anschließbarer Leiter: 1,5 mm² mit AEH mit Kunststoffkragen DIN 46 228/1 bei einer Bemessungsspannung von 125V/2,5KV bei III/3 oder 250V/2,5KV bei II/2

Crimpform A für AEH der Crimpwerkzeuge PZ 1,5 Best-Nr. 9005990000 oder PZ 6/5 Best.-Nr. 9011460000 für größten Leiterquerschnitt empfohlen

AEH ohne Kunststoffkragen nach DIN 46228/1

AEH mit Kunststoffkragen nach DIN 46228/4

Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68371) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_68375) [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99095)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1231680000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1231680000)
Anwenderdokumentation	[BPZL_PUSH_IN_Connectors_BCF_3_81_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_35327)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Klassifikationen

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Zulassungen

Zulassungen	![CURUS](/picture/CURUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
