Eigenschaften

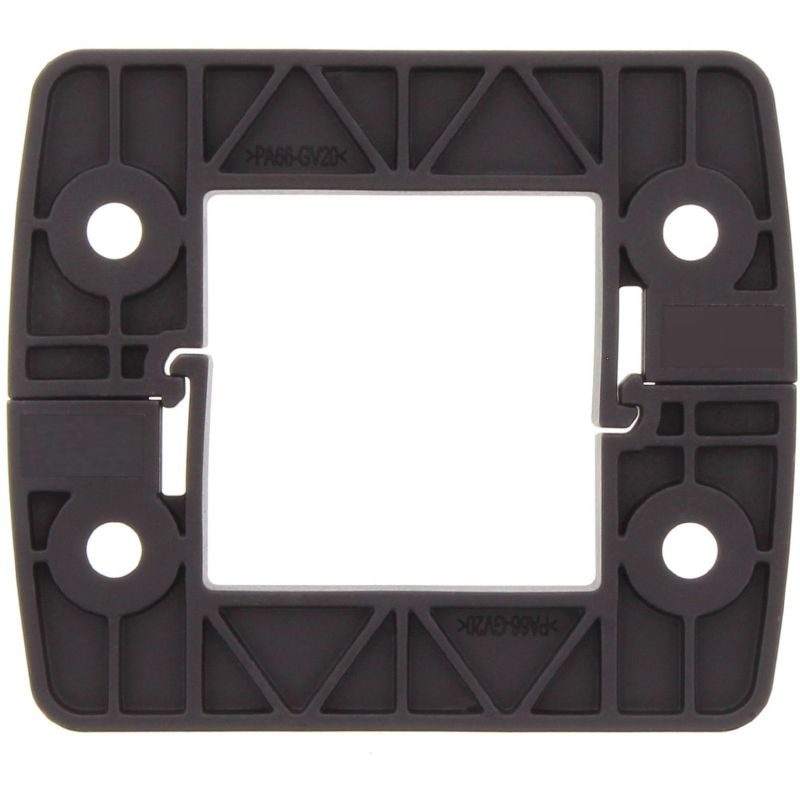

| Ausfuehrung | Verriegelungsrahmen, Cabtite (Kabeleinführungssystem), Polyamid, glasfaserverstärkt, tiefschwarz, Höhe: 68.8 mm, Breite: 80 mm, Tiefe: 11.3 mm, -40 °C…120 °C, IP66 |
| Best.-Nr. | 2584260000 |
| Art | CABTITE FRL 4-1 BK |
| GTIN (EAN) | 4050118616200 |
| VPE | 10 Stück |
| Tiefe | 11,3 mm |
| Tiefe (inch) | 0,445 inch |
| Höhe | 68,8 mm |
| Höhe (inch) | 2,709 inch |
| Höhe niedrigstbauend | 11,3 mm |
| Breite | 80 mm |
| Breite (inch) | 3,15 inch |
| Durchmesser | 5,5 mm |

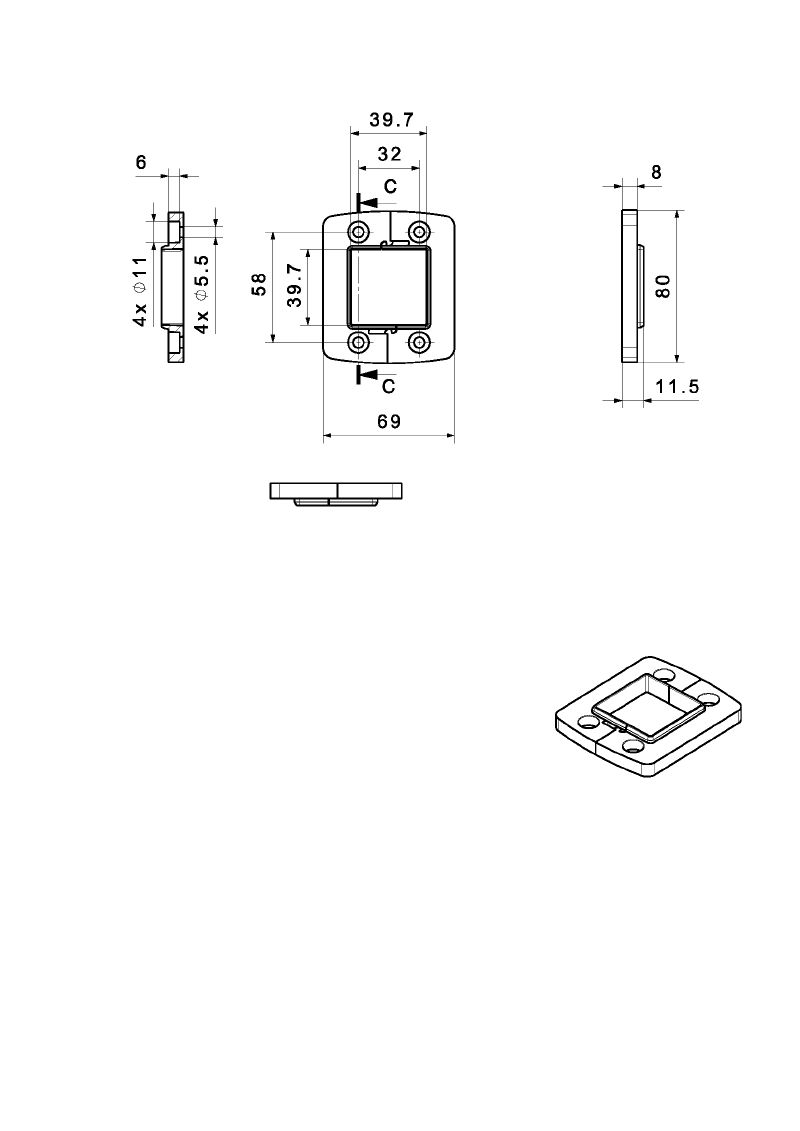

| Befestigungsmaß Höhe | 58 mm |
| Befestigungsmaß Breite | 32 mm |
| Nettogewicht | 22,88 g |
| Betriebstemperatur | -40 °C...120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anzugsdrehmoment | 3 Nm |
| Ausbruch Breite | 40 mm |
| Ausbruch Länge | 39,8 mm |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Halogene | Nein |
| Schutzart | IP66 |
| Silikone | Nein |
| Werkstoff | Polyamid, glasfaserverstärkt |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205530) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2584260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2584260000) |
| Anwenderdokumentation | [Cabtite Installation Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_72923) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002624 |
| ETIM 7.0 | EC002624 |
| ETIM 8.0 | EC002624 |
| ETIM 9.0 | EC002624 |
| ECLASS 9.0 | 27-18-28-15 |
| ECLASS 9.1 | 27-18-92-65 |
| ECLASS 10.0 | 27-18-28-15 |
| ECLASS 11.0 | 27-18-28-15 |
| ECLASS 12.0 | 27-18-28-15 |
| ECLASS 13.0 | 27-18-28-15 |
| ECLASS 14.0 | 27-18-28-15 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E223801 |
