Eigenschaften

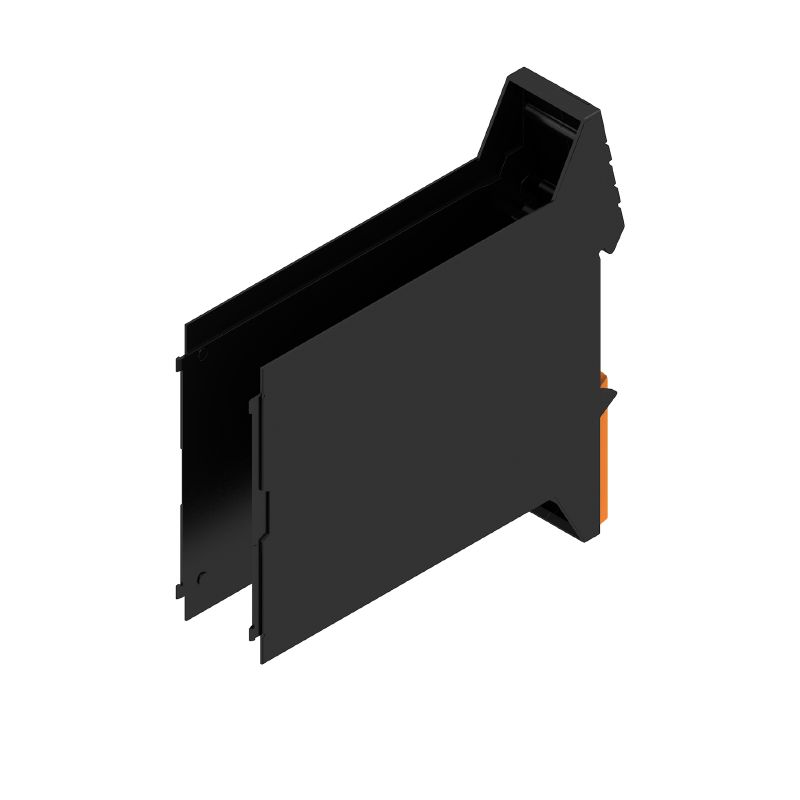

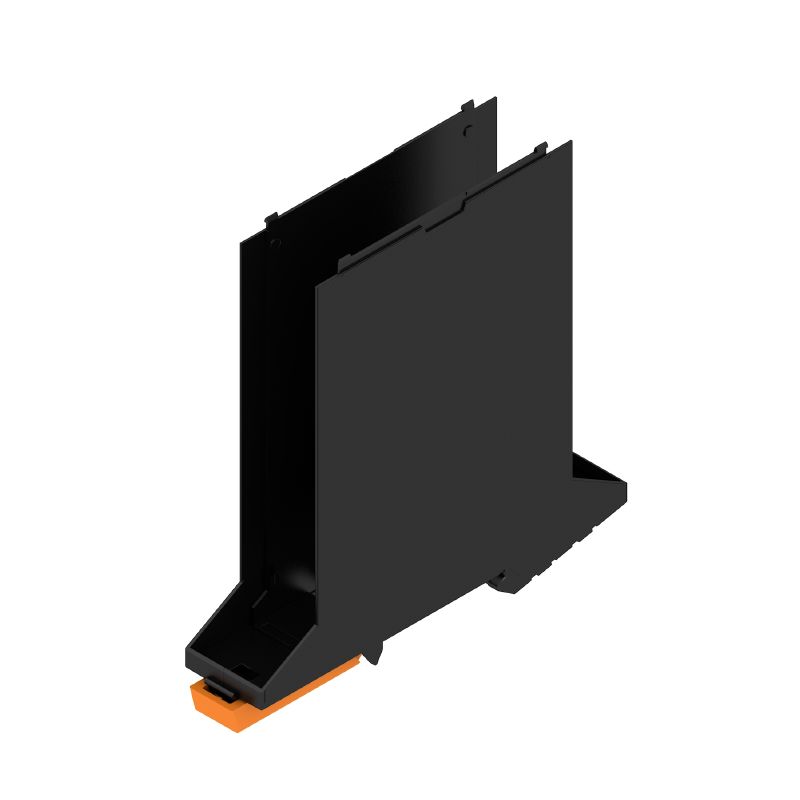

| Ausfuehrung | Modular Gehäuse, OMNIMATE Housing - Serie CH20M schwarz, Basiselement, Aussparung im Rastfußbereich für FE-Kontakt, Breite: 22.5 mm |
| Best.-Nr. | 1177010000 |
| Art | CH20M22 B FE BK/OR 2010 |
| GTIN (EAN) | 4032248970605 |
| VPE | 10 Stück |

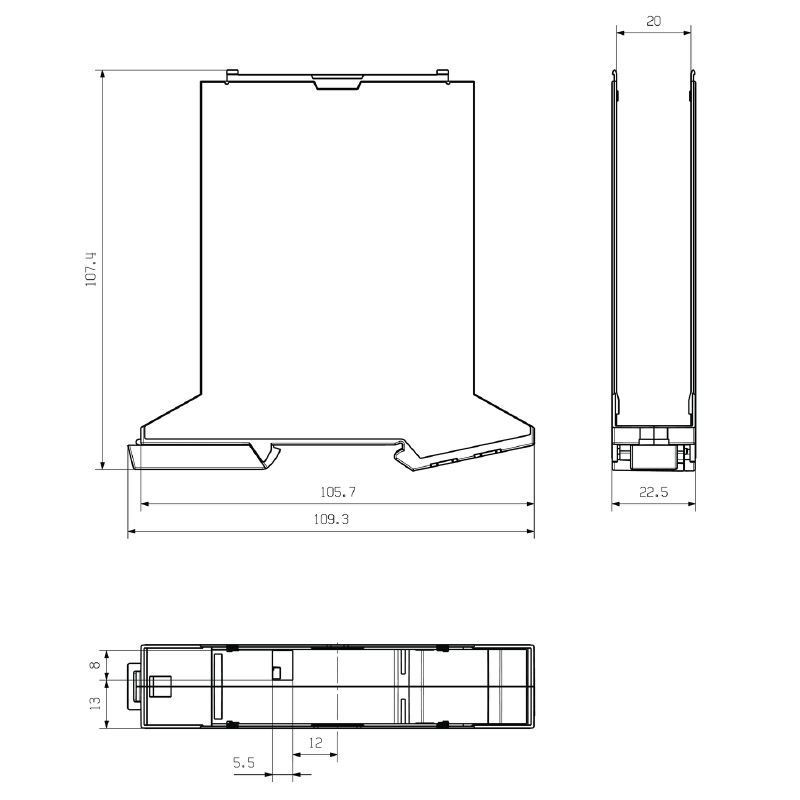

| Tiefe | 107,4 mm |
| Tiefe (inch) | 4,228 inch |
| Höhe | 109,3 mm |
| Höhe (inch) | 4,303 inch |
| Breite | 22,5 mm |
| Breite (inch) | 0,886 inch |
| Nettogewicht | 40 g |
| Einsatztemperaturbereich | -40 °C...120 °C |
| Feuchtigkeit | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PA 66 GF 30 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | 600 ≤ CTI |
| Oberfläche | unbehandelt |
| Werkstoff | Kunststoff |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Schutzart | IP20 im verbauten Zustand |
| Tragschiene | TS 35 |
| Vergießbarkeit | Nein |
| Anzahl Steckplätze für Buchsenstecker der assemblierten Gesamtbaugruppe, max. | 6 |
| Leiterplattenanzahl, max. | 1 |
| Anzahl Anschlussebenen max. | 3 |
| Polzahl, max. | 24 |
| Höhe der Komponenten auf der Leiterplatte, max. | 16,1 mm |
| Leiterplattenbestückung | beidseitig |
| Entsprechend Norm | DIN EN 61373:1999 (Schock und Vibration) |
| Prüfbedingungen |
fünf Gehäuse in Reihe montiert
200g zusätzliches Gewicht auf der Leiterkarte |
| Geprüfte Achsen |
X
Y Z |
| Schockprüfung |
|
| Vibrationsprüfung |
|
| Thermische Prüfungen |
|
| Anzahl Anschlussebenen max. | 3 |
| Aussparung im Rastfußbereich als Vorbereitung für |
FE-Kontakt
Kontakt nicht inbegriffen! |
| Farbe Rastfuß | orange |
| Leiterplattenstärke | 1,6 mm |
| Toleranz der Leiterplattenkontur | ±0,1 mm |
| Toleranz der Leiterplattenstärke | ±0,15 mm |
| Alternative Farben | Mehr auf Anfrage |
| Bearbeitungsmöglichkeiten | Laserbearbeitung |
| Kundenspezifische Beschriftung möglich | Ja |
| Kundenspezifischer Bestellprozess | Siehe Anleitung unter "Downloads" |
| Produkthinweis | Leiterplattenkontur, Sperrzonen, sowie weitere Informationen für das Eindesignen der Leiterplatte sind in der Kategorie Anschlusstechnik bei den zugehörigen Stiftleisten in den Downloads zu finden. |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52192)
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1177010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1177010000) |
| Technische Dokumentation | [PCB_position_50881_LP-POSITION_22MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188761) |
| Anwenderdokumentation |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1264240000VPE:750 Stück
Elektronikgehäuse, Zubehör, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 1, Lötstiftlänge (l): 3.2 mm, verzinnt, silbergrau, Tape
-
Art.-Nr.:1189370000VPE:750 Stück
Elektronikgehäuse, Zubehör, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 1, Lötstiftlänge (l): 1.5 mm, verzinnt, silbergrau, Tape
