Eigenschaften
Ausfuehrung | DC/f-Wandler, Eingang : 0-10 V, Ausgang : Frequenz, 0...1/ 4/ 8/ 16 kHz |
Best.-Nr. | 8242040000 |

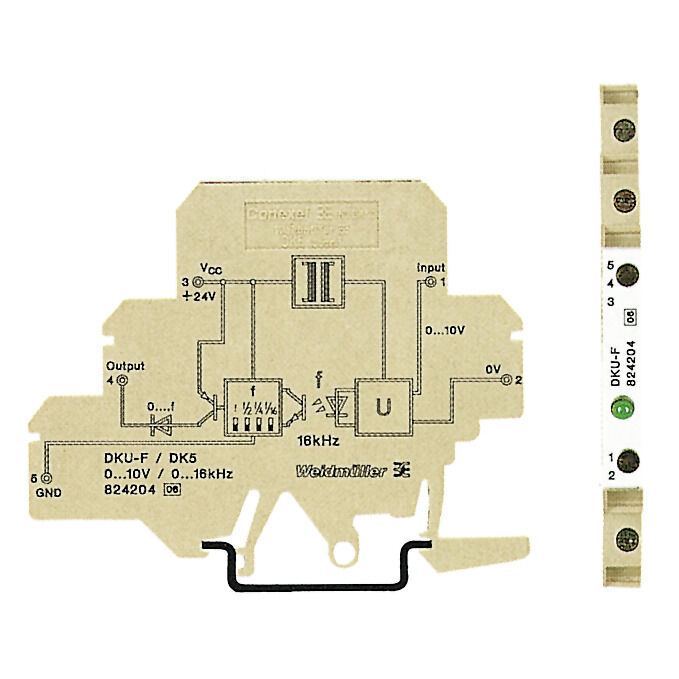

Art | DK U-F DK5 0-10V |
GTIN (EAN) | 4008190401979 |
VPE | 10 Stück |
Höhe | 64 mm |
Höhe (inch) | 2,52 inch |
Breite | 12 mm |
Breite (inch) | 0,472 inch |
Länge | 76,8 mm |
Länge (inch) | 3,024 inch |
Nettogewicht | 22,1 g |
Lagertemperatur | -25 °C...60 °C |
Betriebstemperatur | 0 °C...60 °C |
RoHS-Konformitätsstatus | Konform mit Ausnahme |
RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |
Anzahl Eingänge | 1 |
Eingangsspannung | 0...10 V |
Eingangswiderstand Spannung | 100 kΩ |
Anzahl der Ausgänge | 1 |
Ausgangsfrequenz | 0...1/ 4/ 8/ 16 kHz |
Ausgangspegel | PNP, Ub-0,7 V |
Ausgangsstrom | 20 mA |
Galvanische Trennung | 2-Wege-Trenner |
Genauigkeit | 0,2 % v. FSR |
Schutzart | IP20 |
Stromaufnahme | 14 mA ohne Last |
Temperaturkoeffizient | ≤ 250 ppm/K |
Tragschiene |
TS 35
TS 32 |
Versorgungsspannung | 24 V DC ± 10 % |
Bemessungsspannung | 300 V |
Galvanische Trennung | 2-Wege-Trenner |
Isolationsspannung | 1 kV DC |
Isolationsspannung Ein- bzw. Ausgang/TS | 4 kVeff |
Anschlussart | Schraubanschluss |
Klemmbereich, Bemessungsanschluss | 4 mm² |
Klemmbereich, min. | 0,5 mm² |
Klemmbereich, max. | 4 mm² |
Zulassung / Zertifikat / Konformitätsdokument | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_47747) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002918 |
ETIM 7.0 | EC002918 |
ETIM 8.0 | EC002918 |
ETIM 9.0 | EC002918 |
ECLASS 9.0 | 27-21-01-28 |
ECLASS 9.1 | 27-21-01-28 |
ECLASS 10.0 | 27-21-01-28 |
ECLASS 11.0 | 27-21-01-28 |
ECLASS 12.0 | 27-21-01-28 |
ECLASS 13.0 | 27-21-01-28 |
ECLASS 14.0 | 27-21-01-28 |
Zulassungen | ![CE](/picture/CE.gif) |
ROHS | Konform |
