DRIKIT 12VDC 1CO LD/PB
Produktbild
Abbildung ähnlich
DRIKIT 12VDC 1CO LD/PB

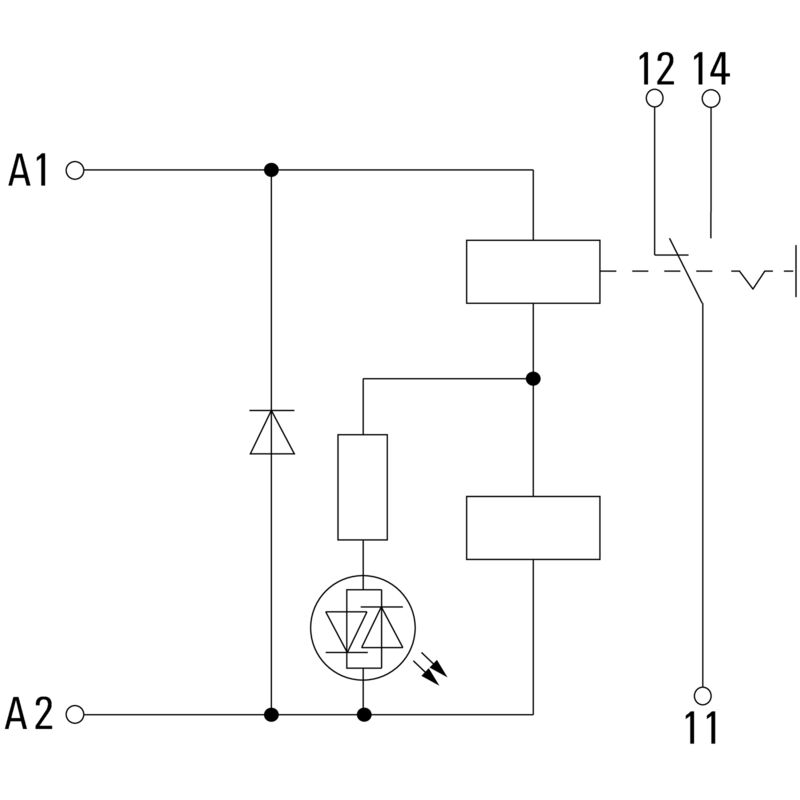

Schaltbild
DRIKIT 12VDC 1CO LD/PB
Diagramm
Lastgrenzkurve DC
Ohmsche Last
DRIKIT 12VDC 1CO LD/PB
Diagramm
Elektrische Lebensdauer
DRIKIT 12VDC 1CO LD/PB
Diagramm
Betriebsspannungsbereich DC
DRIKIT 12VDC 1CO LD/PB
Maßbild
DRIKIT 12VDC 1CO LD/PB
Sonstiges
Typenschlüssel

DRIKIT 12VDC 1CO LD/PB

D-SERIES DRI, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 12 V DC, Dauerstrom: 10 A, Schraubanschluss, Prüftaste vorhanden: Ja

Art.-Nr. 2476740000
Im Konfigurator öffnen
Datenblatt herunterladen Инженерная поддержка Загрузка продуктов
Zubehör 11 Einzelteile 3 Verwandte Artikel 14
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Version
D-SERIES DRI, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 12 V DC, Dauerstrom: 10 A, Schraubanschluss, Prüftaste vorhanden: Ja
Order No.
2476740000
Type
DRIKIT 12VDC 1CO LD/PB
GTIN (EAN)
4050118496963
VPE
10 Stück

Abmessungen und Gewichte

Profundidad
68 mm
Tiefe (inch)
2,677 inch
Magasság
80,2 mm
Höhe (inch)
3,157 inch
Largeur
15,8 mm
Breite (inch)
0,622 inch
Nettogewicht
59 g

Temperaturen

Temperatura di magazzinaggio
-40 °C...85 °C
Température ambiante
-40 °C…55 °C
Feuchtigkeit
35...85 % rel. Feuchte, keine Betauung

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
611f3393-31e7-4ef5-8360-95619a629f27

Steuerseite

Nennsteuerspannung
12 V DC
Nennstrom DC
44,4 mA
Nennleistung
530 mW
Spulenwiderstand
270 Ω ± 10 %
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode

Lastseite

Nennschaltspannung
250 V AC
Dauerstrom
10 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
250 V
Schaltspannung DC, max.
250 V
min. Schaltleistung
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Schaltleistung AC (ohmsch), max.
2500 VA
Schaltleistung DC (ohmsch), max.
240 W @ 24 V
Einschaltverzögerung
≤ 15 ms
Ausschaltverzögerung
≤ 10 ms
Kontaktausführung
1 Wechsler (AgSnO)
Mechanische Lebensdauer
10 x 106 Schaltungen

Allgemeine Daten

Tragschiene
TS 35
Prüftaste vorhanden
Ja
Ausführung der Prüftaste
einrastbare Prüftaste
tastende Prüftaste
Mechanische Schaltstellungsanzeige
Nein
Farbe
schwarz
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Gehäuse
  • Brennbarkeitsklasse nach UL94:
    V-2
  • Komponente:
    Rastfuß
  • Brennbarkeitsklasse nach UL94:
    HB
  • Komponente:
    Haltebügel
  • Brennbarkeitsklasse nach UL94:
    HB
  • Komponente:
    Relaishaube
  • Brennbarkeitsklasse nach UL94:
    V-2
  • Komponente:
    Relaisgrundkörper
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Relais Prüftaste
  • Brennbarkeitsklasse nach UL94:
    HB

Isolationskoordination

Napięcie znamionowe
250 V
Verschmutzungsgrad
2
Категория перенапряжения
III
Isolierstoffgruppe
IIIb
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 3 mm
Spannungsfestigkeit Steuerseite - Lastseite
4 kVeff / 1 Min.
Spannungsfestigkeit offener Kontakt
1 kVeff / 1 min
Stehstoßspannung
4,8 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cURus) Relais
E312083
Zertifikat-Nr. (cURus) Sockel
E355547

Anschlussdaten

Wire connection method
Schraubanschluss
Stripping length, rated connection
8 mm
Tightening torque, min.
0,5 Nm
Anzugsdrehmoment, max.
0,8 Nm
Klemmbereich, Bemessungsanschluss
1,5 mm²
Klemmbereich, min.
0,25 mm²
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
4 mm²
Klingenmaß
Gr. PH1

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
