Eigenschaften
| Ausfuehrung | , Baugröße: 4, Schutzart: IP65 (im gestecktem Zustand), Kabeleingang seitlich, Steckergehäuse, Querbügel am Unterteil, Standard, Größe Kabeleingänge: M 25 |
| Best.-Nr. | 3001390000 |

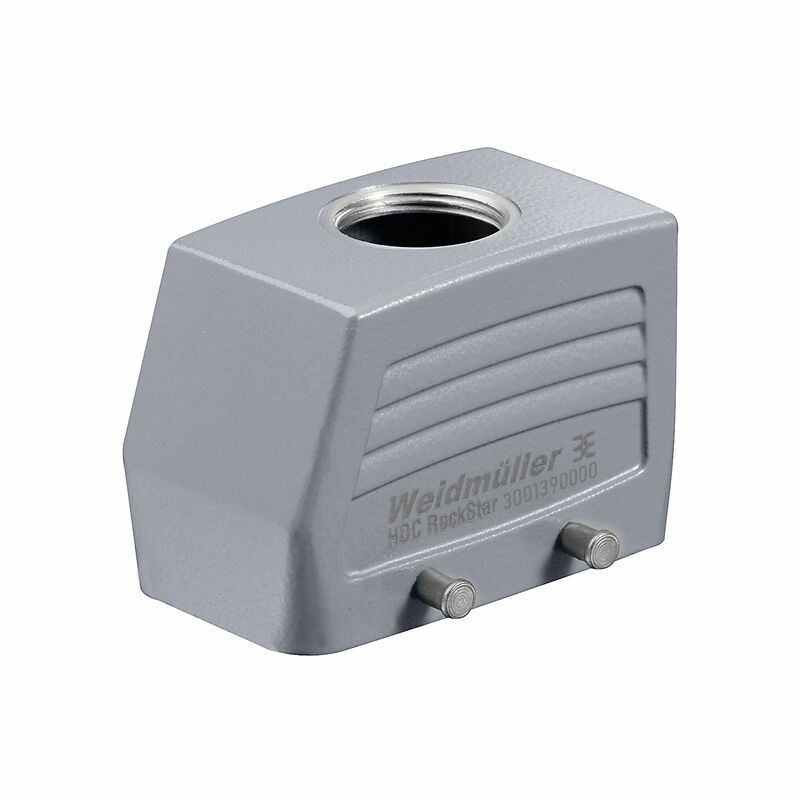

| Art | HDC 10B TOBU 1M25G EXI |
| GTIN (EAN) | 4099986902459 |
| VPE | 1 Stück |
| Tiefe | 73 mm |
| Tiefe (inch) | 2,874 inch |
| Höhe | 52 mm |
| Höhe (inch) | 2,047 inch |
| Breite | 58,5 mm |
| Breite (inch) | 2,303 inch |
| Nettogewicht | 140 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Breite Gehäuse C | 43 mm |
| Höhe Gehäuse B | 52 mm |
| Kabeleingang | mit Gewinde |
| Länge Gehäuse | 73 mm |
| Anzugsdrehmoment | 1,2 Nm |
| EMV Gehäuse | Nein |
| Gehäusebasismaterial | Aluminiumdruckguss |
| Oberfläche | Pulverlack |
| Schutzart | IP65 (im gestecktem Zustand) |
| Werkstoff Verriegelungselement | Edelstahl |
| Zündschutzart | II 2G Ex ib IIC T6 Gb |
| Anzahl Kabeleingang oben | 1 |
| Anzugsdrehmoment | 1,2 Nm |
| Ausführung Gehäuse |
Kabeleingang seitlich
Steckergehäuse |
| Ausführung Verschlusssystem | Querbügel am Unterteil |
| Bauform | Standard |
| Baugröße | 4 |
| BG | 4 |
| Bügelausführung | Querbügel |
| Farbe (RAL) | RAL 7035 |
| Geeignet für ModuPlug® | Nein |
| Gewinde (innen) | M 25 |
| Größe Kabeleingänge | M 25 |
| Kabeleingang | mit Gewinde |
| Oberteil/Unterteil/Deckel | Oberteil |
| Typ | Stecker |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:2722270000VPE:50 Stück
VG Exi 7J (Ex-Kunststoff-Kabelverschraubung 7J Exi), Kabelverschraubung, gerade, M 25, 10 mm, OD min. 12 - OD max. 17 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Art.-Nr.:2722280000VPE:25 Stück
VG Exi 7J (Ex-Kunststoff-Kabelverschraubung 7J Exi), Kabelverschraubung, gerade, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
Kabeleinführungssysteme und KomponentenKabelverschraubungenEx-KabelverschraubungenKunststoffverschraubungen – Ex i mit 7 JouleDichtungsmaterial Chloropren -40°C - +70°C
