Eigenschaften

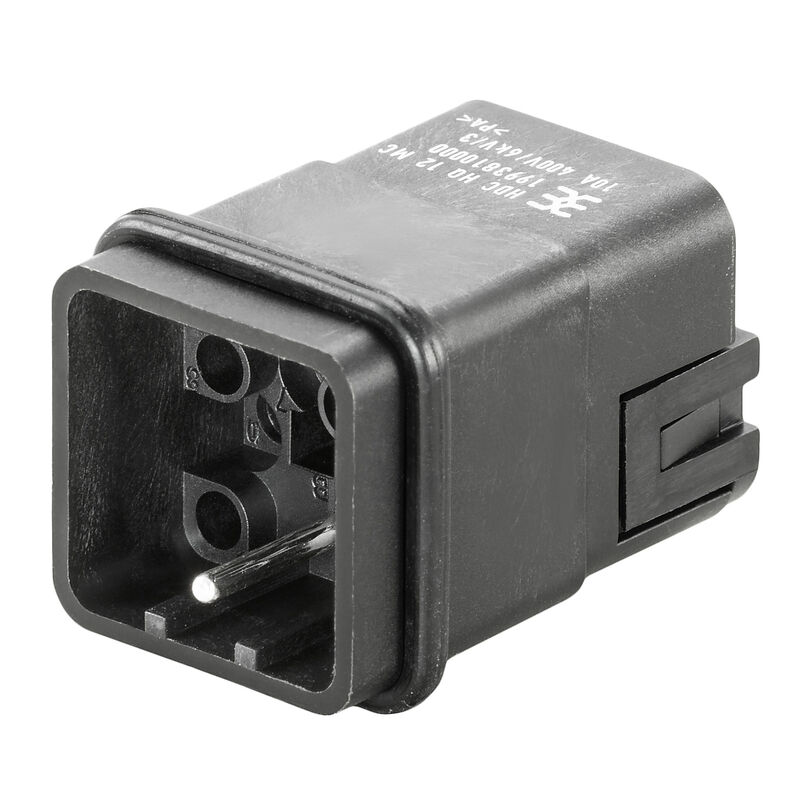

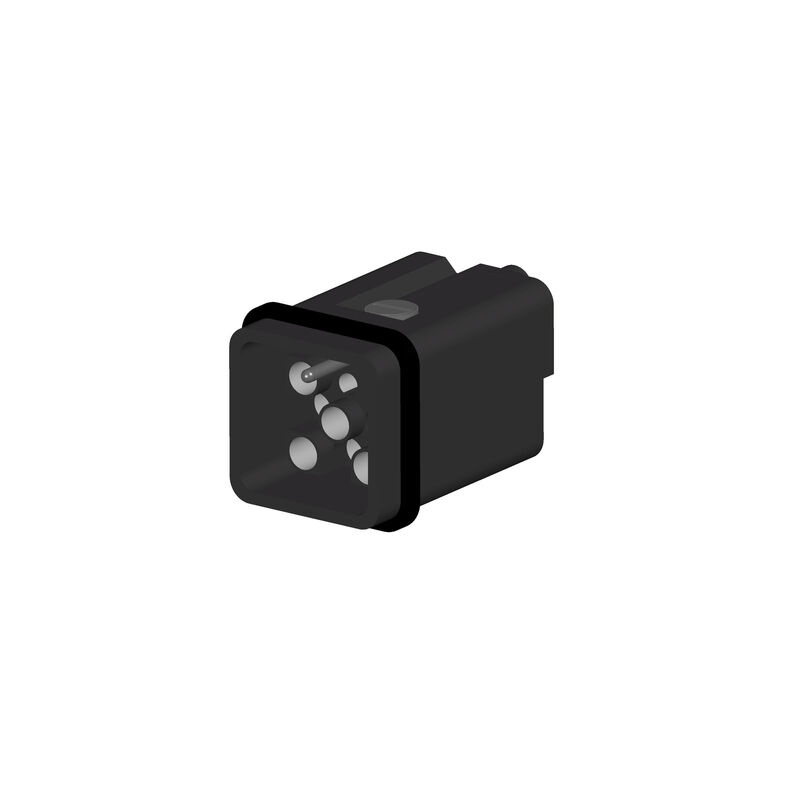

| Ausführung | HDC - Einsatz, Stift, 400 V, 10 A, Polzahl: 12, Crimpanschluss, Baugröße: 1 |
| Best.-Nr. | 1993810000 |
| Typ | HDC HQ 12 MC |
| GTIN (EAN) | 4050118378887 |
| VPE | 10 Stück |

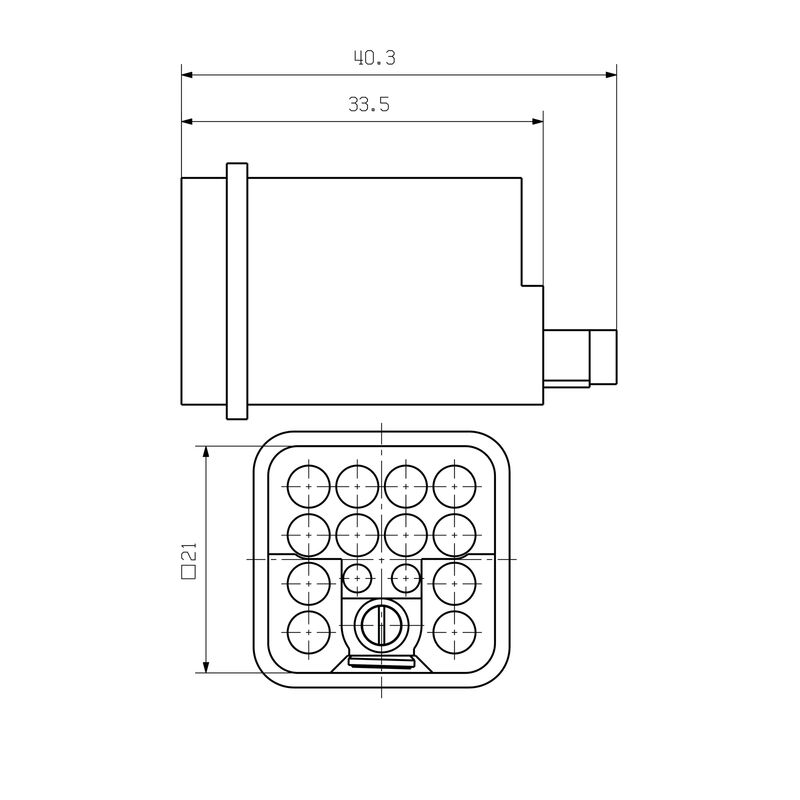

| Tiefe | 21 mm |
| Tiefe (inch) | 0,827 inch |
| Höhe | 40,3 mm |
| Höhe (inch) | 1,587 inch |
| Breite | 21 mm |
| Breite (inch) | 0,827 inch |
| Nettogewicht | 12 g |
| Grenztemperatur | -40 °C ... 120 °C |
| Chemische Beständigkeit |
|
| Breite | 21 mm |
| Anschlussart | Crimpanschluss |
| Anzahl Signalkontakte | 12 |
| Baugröße | 1 |
| Baureihe | HQ |
| Bemessungsspannung (DIN EN 61984) | 400 V |
| Bemessungsstoßspannung (DIN EN 61984) | 6 kV |
| Bemessungsstrom (DIN EN 61984) | 10 A |
| BG | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Geringe Rauchentwicklung gemäß DIN EN 45545-2 | Ja |
| Isolierstoff | PA GF |
| Polzahl | 12 |
| Schutzart | IP65 mit zugehörigem Gehäuse |
| Signalkontakttyp | HD |
| Steckzyklen Ag | ≥ 500 |
| Steckzyklen Au | ≥ 500 |
| Typ | Stift |
| Verschmutzungsgrad | 3 |
| Anschlussart PE | Schraubanschluss |
| Anzugsdrehmoment, max. PE-Anschluss | 0,7 Nm |
| Anzugsdrehmoment, min. PE-Anschluss | 0,5 Nm |
| 0,14 mm² | |
| Anschlussart | Crimpanschluss |
| Baugröße | 1 |
| BG | 1 |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, max. | 2,5 mm² |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73378) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1993810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1993810000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1993810000&norm=0) |
| Anwenderdokumentation | [61347_HDC_HQ_12_MC_00_BLATT.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39408) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1651520000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.37, gedreht, Kupferlegierung
-
Art.-Nr.:1651530000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.5, gedreht, Kupferlegierung
-
Art.-Nr.:1601750000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1, gedreht, Kupferlegierung
-
Art.-Nr.:1651630000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651640000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1, gedreht, Kupferlegierung
-
Art.-Nr.:1651650000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651550000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651620000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.37, gedreht, Kupferlegierung
