Eigenschaften
| Ausfuehrung | Datenmodul, 48 V, 10 A, Polzahl: 8, Crimpanschluss, Stift, Benötigte Steckplätze: |
| Best.-Nr. | 3092880000 |

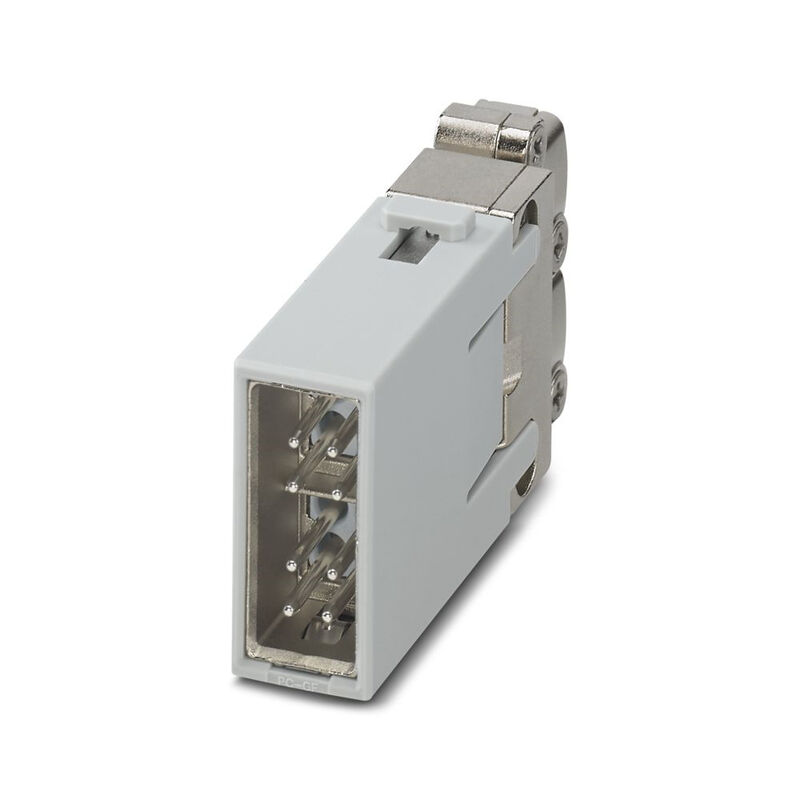

| Art | HDC MMBIT 8 MC M2 |
| GTIN (EAN) | 4099987109925 |
| VPE | 1 Stück |
| Höhe | 58,9 mm |
| Höhe (inch) | 2,319 inch |
| Breite | 33,8 mm |
| Breite (inch) | 1,331 inch |
| Länge | 14,6 mm |
| Länge (inch) | 0,575 inch |
| Nettogewicht | 30,4 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Baureihe | ModuPlug |
| Bemessungsspannung (DIN EN 61984) | 48 V |
| Bemessungsstoßspannung (DIN EN 61984) | 0,8 kV |
| Bemessungsstrom (DIN EN 61984) | 10 A |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Polzahl | 8 |
| Steckzyklen | ≥ 500 |
| Typ | Stift |
| Verschmutzungsgrad | 3 |
| Werkstoff | Polycarbonat |
| Überspannungskategorie | III |
| Anschlussart | Crimpanschluss |
| Leiteranschlussquerschnitt AWG, max. | AWG 26 |
| Leiteranschlussquerschnitt AWG, min. | AWG 16 |
| Max. Anzugdrehmoment gemäß Leitungsdurchmesser |
|
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322409) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:3092840000VPE:1 Stück
Datenmodul, 48 V, 10 A, Polzahl: 8, Crimpanschluss, Buchse, Benötigte Steckplätze:
-
Art.-Nr.:1651550000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651520000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.37, gedreht, Kupferlegierung
-
Art.-Nr.:1651620000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.37, gedreht, Kupferlegierung
-
Art.-Nr.:1601750000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1, gedreht, Kupferlegierung
-
Art.-Nr.:1651660000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 2.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651530000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651630000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 0.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651650000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1.5, gedreht, Kupferlegierung
-
Art.-Nr.:1651640000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 1, gedreht, Kupferlegierung
-
Art.-Nr.:1651560000VPE:100 Stück
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Stift, Leiteranschlussquerschnitt, max.: 2.5, gedreht, Kupferlegierung
Ist Zubehör von
-
Art.-Nr.:1428850000VPE:1 Stück
Signalmodul, 250 V, 10 A, Polzahl: 12, Crimpanschluss, Buchse, Benötigte Steckplätze: 1
