IE-C6FP8LV0100M40M40-V
IE-C6FP8LV0100M40M40-V
Cablaggio
IE-C6FP8LV0100M40M40-V
Disegno quotato

IE-C6FP8LV0100M40M40-V

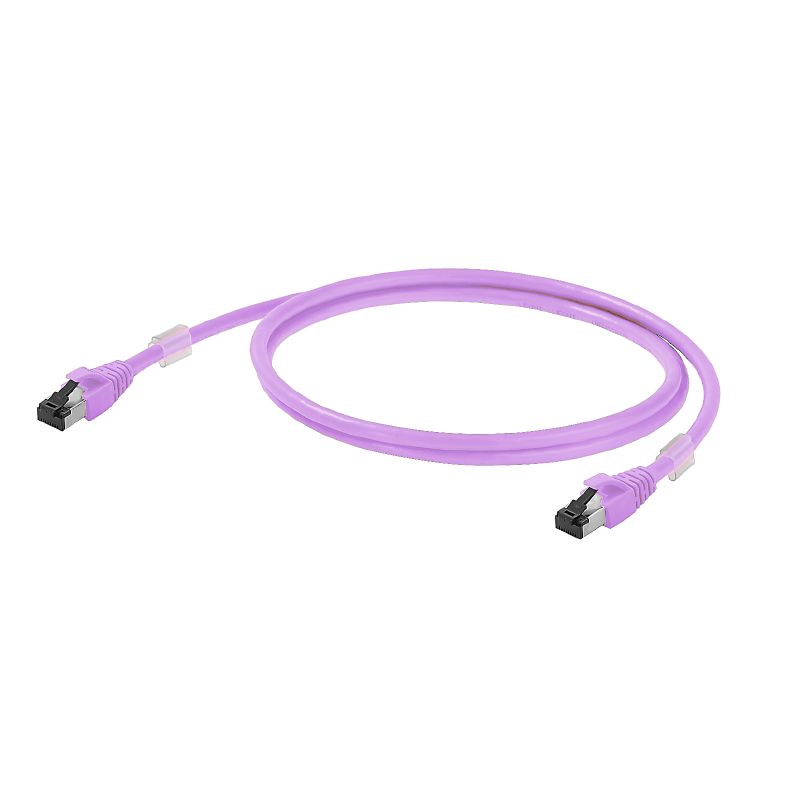

Câble de brassage, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 10 m

N. articolo 2701550100
Download foglio dati Technická podpora Dokumenty ke stažení
Tartozékok 2 Kapcsolódó termékek 12
Agréments Informations générales de commande Méretek és tömegek Températures Conformité environnementale du produit Propiedades eléctricas General standards Standardy Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Spina di collegamento Connettore maschio sx Connettore maschio dx Classifications

Agréments

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N&deg; Certificato (cULus)
E316369

Informations générales de commande

Versione
Câble de brassage, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 10 m
N. d’ordine
2701550100
Tipo
IE-C6FP8LV0100M40M40-V
GTIN (EAN)
4050118769173
CPZ
1 szt.

Méretek és tömegek

Lunghezza
10 m
Długość (cale)
393,701 inch
Peso netto
417 g

Températures

Temperatura di magazzinaggio
-20 °C...60 °C
Temperatura d'esercizio
-20 °C...60 °C
Temperatura di posa
0 °C...50 °C

Conformité environnementale du produit

Stato conformità RoHS
Conforme sans exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Propiedades eléctricas

Corrente di carico a 50 °C
1 A
PoE / PoE+
secondo IEEE 802.3at

General standards

Connettori a norma
IEC 60603-7-51
Impianti con cavi di comunicazione specifici per l'applicazione
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
N&deg; Certificato (cULus)
E316369

Standardy

Connettori a norma
IEC 60603-7-51

Struttura del cavo

Colore della guaina
viola
Copertura calza di schermatura
60 %
Diametro guaina, max.
5,9 mm
Diametro guaina, min.
5,5 mm
Diametro isolamento
1,04 mm
Disposizione dei fili
꼬임 쌍
Isolamento
PE
Materiale rivestimento
LSZH
quantità di fili
8
Schermatura
S/FTP
Schermatura coppia di fili
Aluminium foil
Schermatura totale
Calza di schermatura con fili di rame
Sequenza cromatica –fili - coppie di fili
bianco - blu, bianco - arancione, bianco - verde, bianco - marrone
Sezione
4*AWG 2/27 - 4*2*0,1 mm²
Trefoli
7

Proprietà elettriche cavo

Capacità a 1 kHz
46 nF/km
Categoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Classe di isolamento a norma EN 50174-2
d
Distorsione di propagazione
2,5 ns/100m
Impedenza caratteristica
100 ± 15 Ω at 1–100 MHz
Resistenza di accoppiamento a 10 MHz/ m
5 mΩ
Resistenza differenziale
5 %
Smorzamento di accoppiamento fino a 1000 MHz
80 dB
Tensione d'esercizio
50 V DC
Tensione d'esercizio (quota di dimensionamento UL)
30 V AC / 42.4 V DC
Tensione di prova: filo-filo-schermo
2.5 kV / DC für 2 s
Velocità di trasmissione
10 Gbit/s

Proprietà meccaniche e del materiale dei cavi

Alogeni
Esente da alogeni a norma IEC 60754-2
Colori
viola
Raggio di curvatura min., una sola volta
4 x diametro cavo
Resistenza alla fiamma
Conforme alla norma IEC 60332-2-2
A norma IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Spina di collegamento

Spina di collegamento a destra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate
Spina di collegamento a sinistra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio sx

Spina di collegamento a sinistra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
