IE-C6HD8UG0050XCSXCS-E

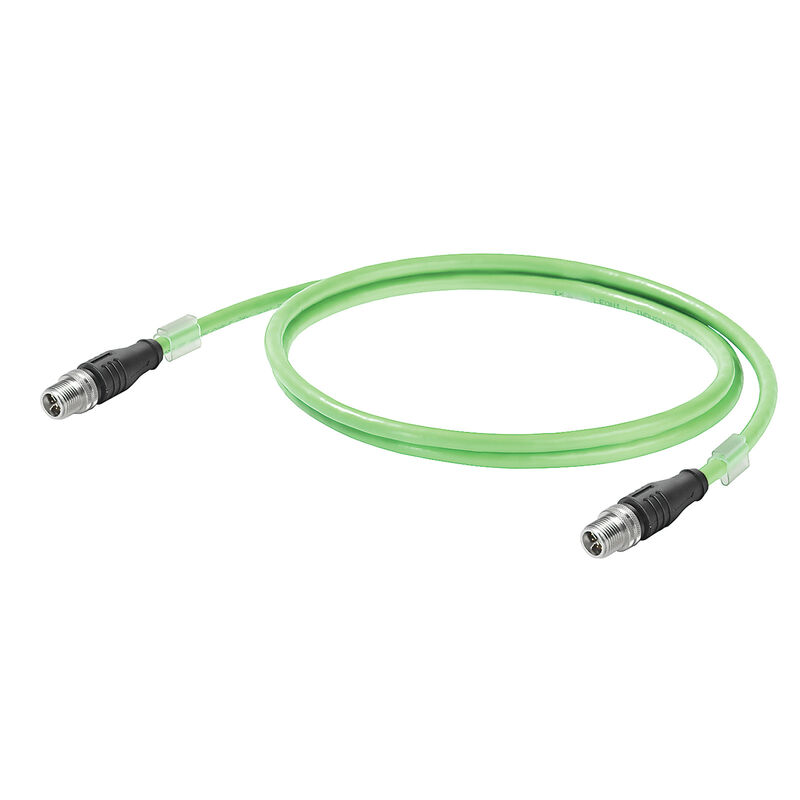

Schleppkettenkabel, M12 X-Type IP 67 Stift gerade, M12 X-Type IP 67 Stift gerade, Cat.6_A / Class E_A (ISO/IEC 11801 2010), PUR, 5 m

Art.-Nr. 2723040050

Ausfuehrung	Schleppkettenkabel, M12 X-Type IP 67 Stift gerade, M12 X-Type IP 67 Stift gerade, Cat.6_A / Class E_A (ISO/IEC 11801 2010), PUR, 5 m
Best.-Nr.	2723040050
Art	IE-C6HD8UG0050XCSXCS-E
GTIN (EAN)	4050118785777
VPE	1 Stück

Betriebstemperatur	-40 °C...80 °C
Verlegetemperatur	-30 °C...70 °C

REACH SVHC	Lead 7439-92-1
RoHS-Konformitätsstatus	Konform

Anordnung Adern	verdrilltes Paar
Anzahl der Adern	8
Farbsequenz Adern - Adernpaare	weiß - blau, weiß - orange, weiß - grün, weiß - braun
Gesamtschirm	Schirmgeflecht aus Kupferdrähten
Isolation	PP
Isolationsdurchmesser	0,98 mm
Kupferdurchmesser	0,55 µm
Leitermaterial	mehrdrähtiger verzinnter Kupferleiter
Litzen	19
Manteldurchmesser, max.	7,8 mm
Mantelfarbe	grün (RAL 6018)
Querschnitt	42AWG 26/19 - 420.128 mm²
Schirmung	S/FTP
Schirmung Adernpaar	Aluminiumfolie
Werkstoff Mantel	PUR

Charakteristische Impedanz	100 ± 15 Ω bei 1-100 MHz
Kategorie	Cat.6_A / Class E_A (ISO/IEC 11801 2010)
Schleifenwiderstand	280 Ω/km
Signallaufzeit	5,34 ns/m
Testspannung Ader-Ader-Schirm	700 V_eff, 50 Hz, 1 min
Transferimpedanz	max. 30 mΩ/m bei 10 MHz
Übertragungsrate	10 Gbit/s

Abriebfestigkeit	sehr gut
Biegeradius min, wiederholt	7,5 x Kabeldurchmesser
Biegeradius, min., einmalig	4 x Kabeldurchmesser
Flammwidrigkeit	gemäß IEC 60332-1-2 gemäß UL 1581 VW-1 und CSA
Halogene	halogenfrei
UV-beständig	Ja
Ziehkraft	≤ 100 N
Ölbeständigkeit	in accordance with IEC 60811-2-1; acc. to CSA 22.2, 4 days/100°C

M12, X-codiert, IP67, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

M12, X-coded, IP67, male contact, straight, plug, Plastic, shielded
