IE-PS-V01M-RJ45-FH
IE-PS-V01M-RJ45-FH
Disegno quotato

IE-PS-V01M-RJ45-FH

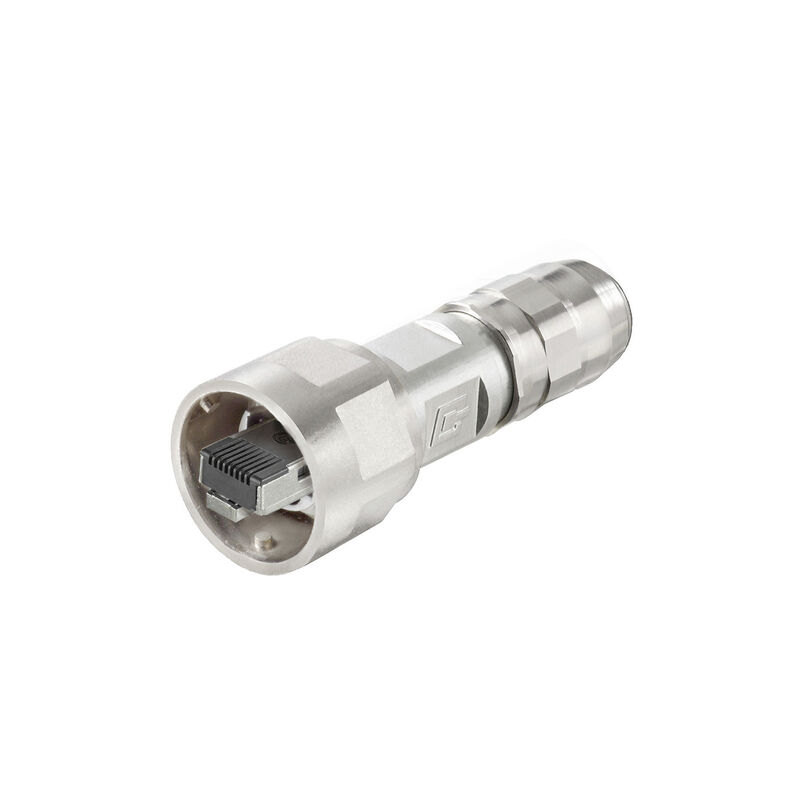

Connettore RJ45, nessun utensile, Variante 1 metallo, Cat.6A / Class EA (ISO/IEC 11801 2010)

N. articolo 1963120000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 È accessorio di 2 È la controparte di 2 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Proprietà elettriche Standard generali Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E316369

Dati generali per l’ordinazione

Versione
Connettore RJ45, nessun utensile, Variante 1 metallo, Cat.6A / Class EA (ISO/IEC 11801 2010)
N. d’ordine
1963120000
Tipo
IE-PS-V01M-RJ45-FH
GTIN (EAN)
4032248651627
CPZ
10 Pezzo

Dimensioni e pesi

Peso netto
107,01 g

Temperature

Temperatura d'esercizio
-40 °C...70 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
e5bbf197-73b5-420b-90c0-0173b7b3b6b7

Dati generali

1. csatlakozás
RJ45
결선 2
IDC
Descrizione articolo
Variante 1 metallo
Colori
nero
Materiale base della custodia
Pressofusione di zinco
Diametro isolamento, min.
0,85 mm
Diametro isolamento, max.
1,6 mm
Categoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Superficie dei contatti
Oro su nichel
Diametro di collegamento, rigido
0.4...0.64 mm
Sezione trasversale conduttore, rigido (AWG)
AWG 24...AWG 22
Diametro di collegamento, flessibile
0.48...0.76 mm
Sezione trasversale conduttore, flessibile (AWG)
AWG 26...AWG 22
Classificazione MICE M
M3
Classificazione MICE I
I3
Classificazione MICE C
C1
Classificazione MICE E
E3
Diametro guaina, min.
5 mm
Diametro guaina, max.
10 mm
Schermatura
Custodia completa a 360°
IP67
Cicli di inserimento
750
Possibilità di ricollegamento
≥ 10 cicli (per sezione uguale o più grande)

Proprietà elettriche

Dielectric strength, contact / shield
≥ 1500 V AC/DC
Rigidità dielettrica contatto-contatto
≥ 1000 V AC/DC

Standard generali

Certifikat-Nr. (cULus)
E316369
Вилочный разъем, стандарт
IEC 61076-3-106 var. 1
IEC 60603-7-51
Специализированное оборудование для кабелей связи
Linee guida per l'installazione PROFINET

Classificazioni

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-44-03-90
ECLASS 15.0
27-44-03-90
