Eigenschaften

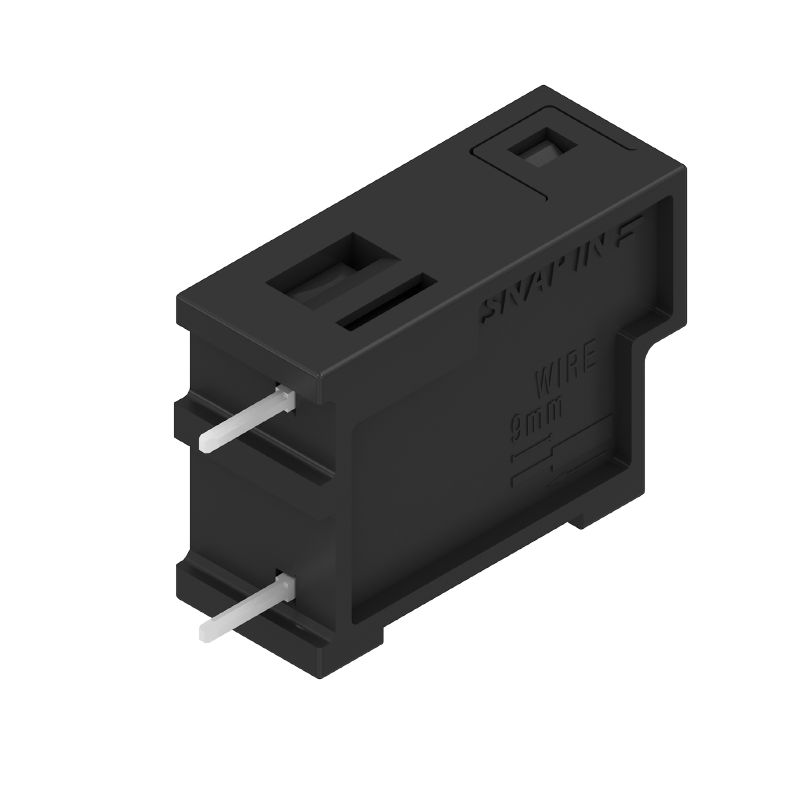

| Ausfuehrung | Leiterplattenklemme, Leiterplattenklemme, THT-Lötanschluss, Raster in mm (P): 5.00 mm, Polzahl: 1, Tube |
| Best.-Nr. | 3096010000 |
| Art | MTS 5/01 V T4 B T |
| GTIN (EAN) | 4099987119511 |
| VPE | 74 Stück |
| Produkt-Kennzahlen |
IEC: 400 V / 32 A / 0.5 - 4 mm² UL: 300 V / 18.5 A / AWG 20 - AWG 12 |
| Verpackung | Tube |
| Tiefe | 13,2 mm |
| Tiefe (inch) | 0,52 inch |
| Höhe | 22,35 mm |
| Höhe (inch) | 0,88 inch |
| Höhe niedrigstbauend | 18,85 mm |
| Breite | 7,3 mm |
| Breite (inch) | 0,287 inch |
| Nettogewicht | 3,335 g |
| Verlegetemperatur | -50 °C to +70 °C |
| Produktfamilie | OMNIMATE 4.0 |
| Leiteranschlusstechnik | SNAP IN |
| Eigenschaft, Klemmstelle | WireReady |
| Montage auf der Leiterplatte | THT-Lötanschluss |
| Leiterabgangsrichtung | 180° |
| Raster in mm (P) | 5 mm |
| Raster in Zoll (P) | 0,197 " |
| Polzahl | 1 |
| Polreihenzahl | 1 |
| Anzahl Reihen | 1 |
| Lötstiftlänge (l) | 3,5 mm |
| Lötstift-Abmessungen | 0,6 x 0,8 mm |
| Bestückungsloch-Durchmesser (D) | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D) | + 0,1 mm |
| Anzahl Lötstifte pro Pol | 2 |
| Abisolierlänge | 9 mm |
| Abisolierlänge Toleranz |
|
| Berührungsschutz nach DIN VDE 0470 | IP 20 |
| Berührungsschutz nach DIN VDE 57 106 | fingersicher |
| Schutzart | IP20 |
| Isolierstoff | PA 9T |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | verzinnt |
| Verzinnungsart | matt |
| Lagertemperatur, min. | -25 °C |
| Lagertemperatur, max. | 55 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 120 °C |
| Klemmbereich, min. | 0,34 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt AWG, max. | AWG 20 |
| eindrähtig, min. H05(07) V-U | 0,5 mm² |
| eindrähtig, max. H05(07) V-U | 2,5 mm² |
| feindrähtig, min. H05(07) V-K | 0,5 mm² |
| feindrähtig, max. H05(07) V-K | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min. | 0,34 mm² |
| mit AEH mit Kragen DIN 46 228/4, max. | 2,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, min. | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max. | 2,5 mm² |
| Außendurchmesser der Isolation, max. | 4 mm |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 32 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 32 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 4 kV |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Nennspannung (Use group B / UL 1059) | 300 V |
| Nennspannung (Use group D / UL 1059) | 300 V |
| Nennspannung (Use group F / UL 1059) | 420 V |
| Nennstrom (Use group B / UL 1059) | 18,5 A |
| Nennstrom (Use group D / UL 1059) | 10 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Kriechstrecke, min. | 5,6 mm |
| Luftstrecke, min. | 4 mm |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319082) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
