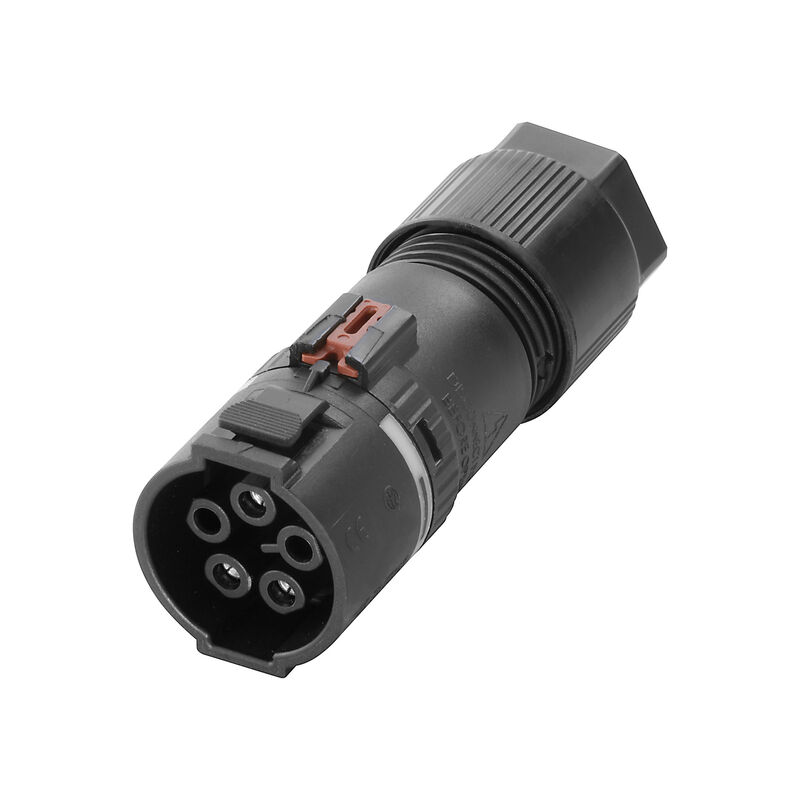

RC F P3 C SP

RC F P3 C SP

ID výrobku 2992970000
Stáhnout datový list Technická podpora
Příslušenství 3 Je příslušenstvím 2 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Technical data customisable plug-in connectors Általános adatok Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Číslo objednávky
2992970000
Typ
RC F P3 C SP
GTIN (EAN)
4099986872042

Rozměry a hmotnosti

Průměr
20 mm
Čistá hmotnost
21.12 g

Teploty

Okolní teplota
-25 °C…125 °C
Provozní teplota
-40 °C...60 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Technical data customisable plug-in connectors

Druh kontaktu
Female
Hlavní materiál krytu
PA 66
Jmenovité napětí
500 V
Jmenovitý proud
17.5 A
Kódování
žádná
LED
Ne
Materiál kontaktu
Mosaz
Materiál kroužku se závitem
Plast
Povrch kontaktu
Mosaz
Počet pólů
3
Průměr kabelu, max.
13 mm
Průměr kabelu, min.
7 mm
Průřez připojení max.
4 mm²
Průřez připojení min.
0.5 mm²
Průřez vodiče, max.
1.5 mm²
Průřez vodiče, min.
0.25 mm²
Připojení stínění
Ne
Stupeň krytí
IP68
Typ připojení
PUSH IN
Páková svorka
Připojení PUSH IN s akčním členem

Általános adatok

Housing main material
PA 66
Number of poles
3
Ochrana před záměnou polarity
Ano
Připojovací závit
M20
Type of connection
PUSH IN
Páková svorka
Připojení PUSH IN s akčním členem

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
