Eigenschaften
| Ausfuehrung | Fixkabelversion, M8, 30 V, , LED: Ja, Initiator LED: Ja, Beschaltungstyp: PNP, 5 m |
| Best.-Nr. | 1828720000 |

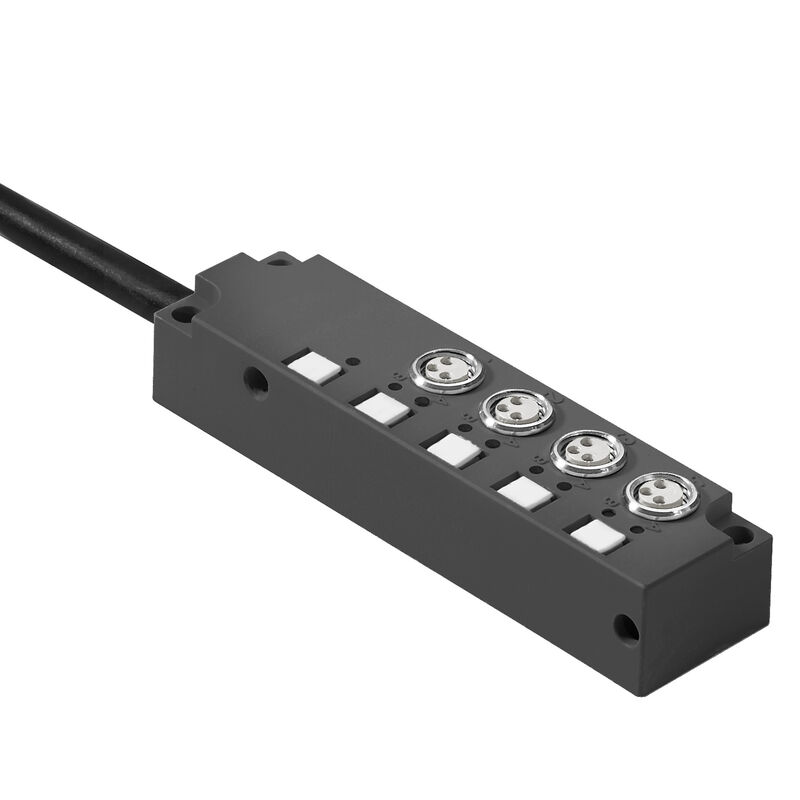

| Art | SAI-04L-VPFC-3A-M08L-PNP-05U01 |
| GTIN (EAN) | 4032248335367 |
| VPE | 1 Stück |
| Tiefe | 18,2 mm |
| Tiefe (inch) | 0,717 inch |
| Höhe | 92 mm |
| Höhe (inch) | 3,622 inch |
| Breite | 24 mm |
| Breite (inch) | 0,945 inch |
| Nettogewicht | 346 g |
| Betriebstemperatur | -25 - 80°C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4060c755-8d0b-4d43-bdb3-4ffabe9d7497 |
| Abmantelisolierlänge | 100 mm |
| Verteilerabgang | Fixkabelversion |
| Nennspannung, min. | 10 V |
| Nennspannung, max. | 30 V |
| Prüfspannung | 1 kV |
| max. Strombelastbarkeit pro Steckplatz | 2 A |
| Summenstrom | 6 A |
| Strom pro Signal | 1 A |
| Potenzialtrennung vorhanden | Nein |
| Isolationswiderstand | 109 Ω |
| Schutzart | IP68 |
| Polzahl | 3 |
| Anzahl Kontaktbuchsen | 4 |
| Anschlussgewinde | M8 |
| Verschmutzungsgrad | 3 |
| Brandverhalten | V-0 |
| LED | Ja |
| Initiator LED | Ja |
| LED Farbe für Betriebsfunktion | grün |
| LED Farbe für E/A Funktion | gelb |
| Material O-Ring | FKM |
| Gehäusebasismaterial | PBT |
| Verteilermaterial | Kunststoff |
| Gehäusefarbe | schwarz (ähnlich RAL 9005) |
| Gewindebuchsen | CuZn, vernickelt |
| Kontaktmaterial | CuZn |
| Kontaktoberfläche | vergoldet |
| Kontaktträgermaterial | PBT (UL 94 V0) |
| Aderquerschnitt (Print/Online) | 4 x 0,34 mm² + 2 x 0,75 mm² |
| Außendurchmesser | 6,4 mm |
| Biegeradius min., bewegt | 10 x Kabeldurchmesser |
| Biegeradius, min., fest verlegt | 5 x Kabeldurchmesser |
| Biegezyklen | 2 Mio |
| Geschirmt | Nein |
| Halogene | Nein |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| Polzahl | 3 |
| Kabellänge | 5 m |
| Schleppkettentauglichkeit | Ja |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102335) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1828720000) |
| Produktänderungsmitteilung |
[20211208 Technical change to SAI M8 Line Distribution Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_248232)
[20211208 Technische Änderung zu SAI M8 Line Verteiler](https://mdcop.weidmueller.com/mediadelivery/asset/900_248233) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 9.0 | EC002585 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-08 |
| ECLASS 11.0 | 27-44-01-08 |
| ECLASS 12.0 | 27-44-01-08 |
| ECLASS 13.0 | 27-44-01-08 |
| ECLASS 14.0 | 27-44-01-08 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
