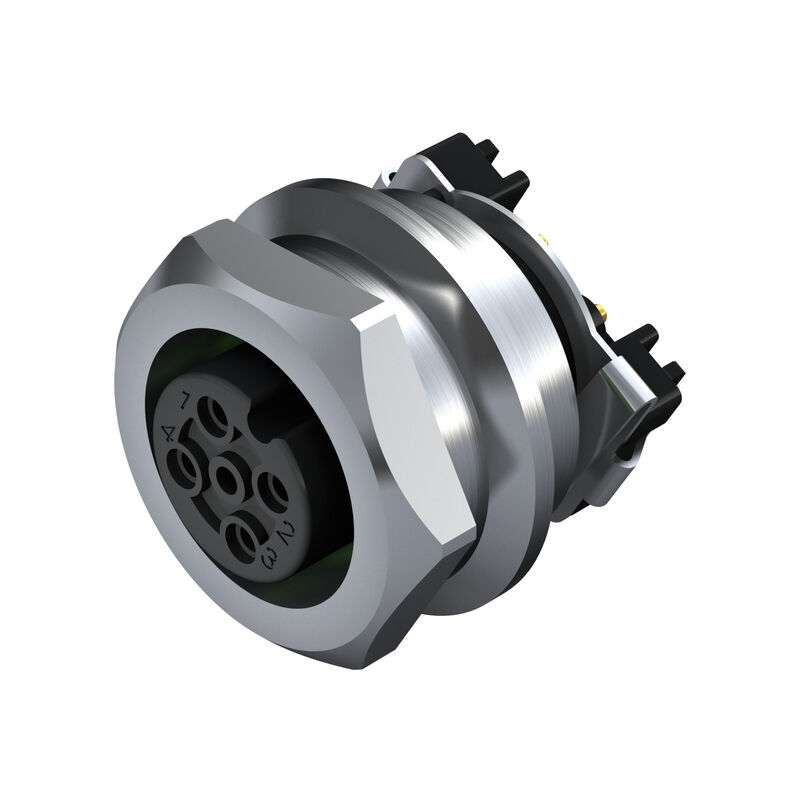

SAIE-M12B-4S-9SMT
SAIE-M12B-4S-9SMT
Maßzeichnung
SAIE-M12B-4S-9SMT
Polbild
Socket
SAIE-M12B-4S-9SMT
Leiterplatten-Layout

SAIE-M12B-4S-9SMT

Einbaustecker, M12, Montagegewinde: M 14, Polzahl: 4, Litzen-/Kabellänge:

Art.-Nr. 2422360000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 26
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Leiterplattensteckverbinder Allgemeine Daten Werkstoffdaten Systemkennwerte Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Einbaustecker, M12, Montagegewinde: M 14, Polzahl: 4, Litzen-/Kabellänge:
Best.-Nr.
2422360000
Art
SAIE-M12B-4S-9SMT
GTIN (EAN)
4050118430882
VPE
25 Stück

Abmessungen und Gewichte

Nettogewicht
9,36 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technische Daten Leiterplattensteckverbinder

Codage
A-codiert
Collegamento schermato
Ja
Hauteur d'installation
9 mm
Házak
M12 Buchse
Montagegewinde
M14
Nombre de pôles
4
Superficie custodia
vernickelt
Napięcie znamionowe
250 V
Номинальное напряжение
250 V (4-polig) / 60V (5-polig) / 30V (8-polig)
Nennstrom
4 A
Nennstrom
4A (4- und 5-polig)/2A (8-polig)
Temperaturbereich
-30…80 °C
Skyddsklass
IP67
Kontaktoberfläche
Au (Gold)
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M12
Anzugsdrehmoment
M12: 0,8 Nm
Montagegewinde
M 14
Mounting torque range
1.2 Nm
마운팅 토크
  • max.:
    1,2 Nm
Montage auf der Leiterplatte
SMD-Lötanschluss
Isolationswiderstand
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt

Allgemeine Daten

Polzahl
4
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M12
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Au (Gold)
Schutzart
IP67
Steckzyklen
≥ 100

Werkstoffdaten

Contact material
Cu-leg
Kontaktoberfläche
Au (Gold)

Systemkennwerte

Montaje sobre placas c.i.
SMD-Lötanschluss
Cycles d'enfichage
≥ 100
Degré de protection
IP67
Nombre de pôles
4
Nombre de pôles
1
Résistance d'isolation
100 MΩ

Klassifikationen

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
