SAIL-M12BG-12-10U
SAIL-M12BG-12-10U
Dibujo acotado
Straight socket
SAIL-M12BG-12-10U
Esquema de polos
Socket
SAIL-M12BG-12-10U
Esquema de conexiones

SAIL-M12BG-12-10U

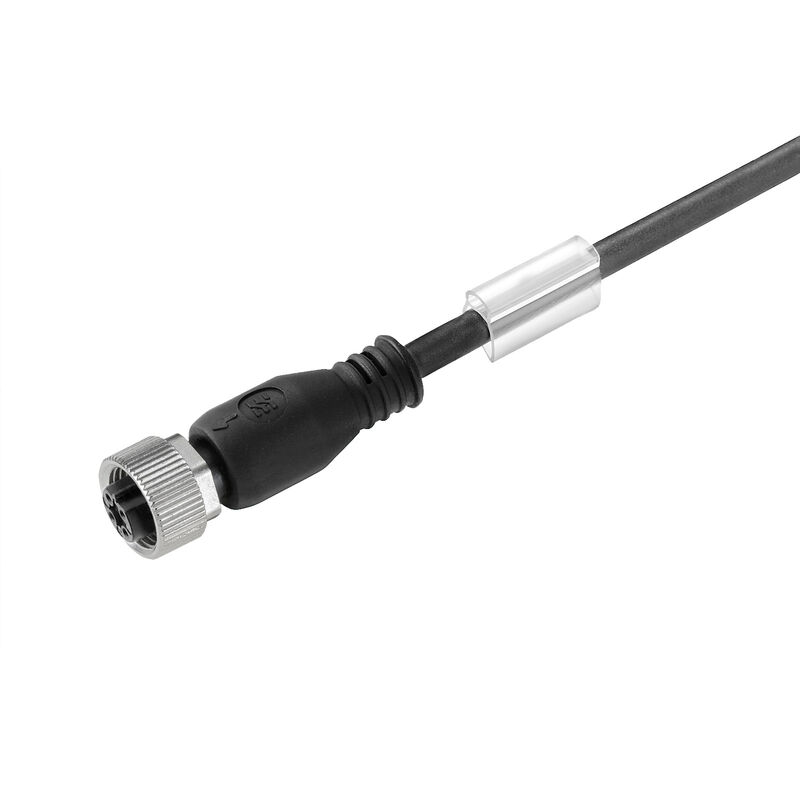

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 12, 10 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1879711000
Descargar hoja de datos Soporte técnico
Accesorios 7 Productos relacionados 9
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Kábel műszaki adatai General technical data Propiedades eléctricas General standards Normer Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Datos generales para pedido

Version
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 12, 10 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1879711000
Type
SAIL-M12BG-12-10U
GTIN (EAN)
4032248571727
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
381 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Kábel műszaki adatai

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
예
Ciclos de flexión
1 mill.
Color de revestimiento
svart
Código de color
amarillo
rosa
rojo/azul
negro
gris/rosa
verde
blanco
azul
violeta
marrón
rojo
gris
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
No
Longitud de cable
10 m
Longitud del conductor configurable
No
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de polos
12
Radio de flexión mín., con movimiento
10 x diámetro del cable
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
180 °/m
Resistente a las salpicaduras de soldadura
No
Reticulado por radiación
No
Sección del conductor
0,14 mm²
Velocidad
5 m/s
Vnější průměr
5.6 mm ± 0.2 mm

General technical data

Coding
Kodowanie A
Connection thread
M12
Contact surface
bañado en oro
Couple de serrage
M12: 1.0 Nm
Courant nominal
1,5 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
atornillado
IP65
IP66
LED
No
Matériau de base du boîtier
PUR
Matériau de la bague filetée
laton, niquelado
Plage de températures du coffret
-40 … +85 ° C
ponté
No
Résistance d'isolation
108 Ω
Taille de clé
13 mm
Tension nominale
30 V
Version
Conector hembra, recto

Propiedades eléctricas

Jmenovité napětí
30 V
Jmenovitý proud
2 A (8 polos) / 1,5 A (12 polos)
Odpor izolace
108 Ω

General standards

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E307231

Normer

Conector norma
IEC 61076-2-101

Conector izquierdo

Prise de raccordement à gauche
M12, Con codificación A, IP67, contacto hembra, recto, Plástico, no apantallado

Conector derecho

Prise de raccordement à droite
extremo conductor libre

Imágenes del producto

Título de ilustración-06
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
