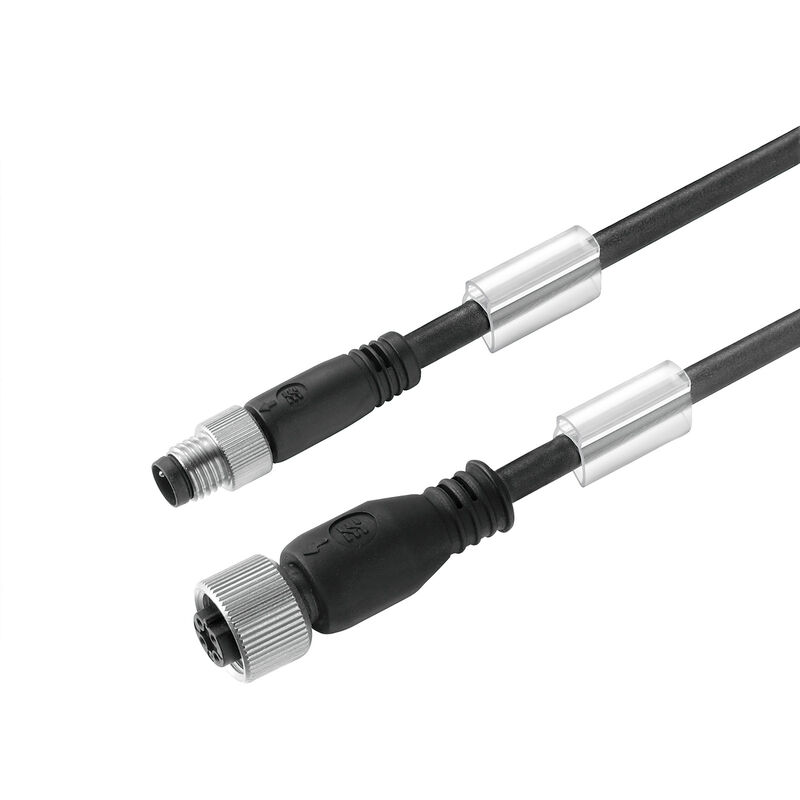

SAIL-M8GM12G-4-10V

Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M12, Polzahl : 4, 10 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja

Art.-Nr. 1938261000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M12, Polzahl : 4, 10 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja
Best.-Nr.	1938261000
Typ	SAIL-M8GM12G-4-10V
GTIN (EAN)	4032248611980
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

367 g

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Kabel

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Technische Daten Kabel

Aderquerschnitt	0,25 mm²
Außendurchmesser	4.8 mm ± 0.2 mm
Farbcodierung	braun weiß blau schwarz
Geschirmt	Nein
Halogene	Ja
Isolation	PVC
Kabellänge	10 m
Konfigurierbare Kabellänge	Nein
Mantel nach UL AWM style	2464 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PVC
Polzahl	4
Schleppkettentauglichkeit	Nein
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-5...80 °C
Temperaturbereich, fest verlegt	-30...80 °C
Torsionsfestigkeit	0 °/m

Allgemeine Technische Daten

Anschlussgewinde	M8 / M12
Anzugsdrehmoment	M8: 0,5 - 0,6 Nm M12: 0,8 - 1,2 Nm
Ausführung	Stift, gerade - Buchse, gerade
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Zinkdruckguss
Nennspannung	30 V
Nennstrom	4 A
Schutzart	IP65 IP66 IP67 IP68 im verschraubten Zustand
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	30 V

Allgemeine Standards

Steckverbinder Norm

IEC 61076-2-101
IEC 61076-2-104

Normen

Steckverbinder Norm

IEC 61076-2-101
IEC 61076-2-104

Stecker links

M8, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Gehäusebasismaterial	PUR
Kontaktmaterial Buchse	CuZn35PB2
Kontaktmaterial Stift	CuZn35PB2
Kontaktoberfläche	vergoldet
Stecker rechts	M12, A-coded, IP69, female contact, straight, Plastic, unshielded
Steckzyklen	≥ 100

Produktbilder

Bildüberschrift-03	Maßzeichnung
Bildunterschrift-03	Male, straight
Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Straight socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-07	Schaltbild
Bildüberschrift-08	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F
