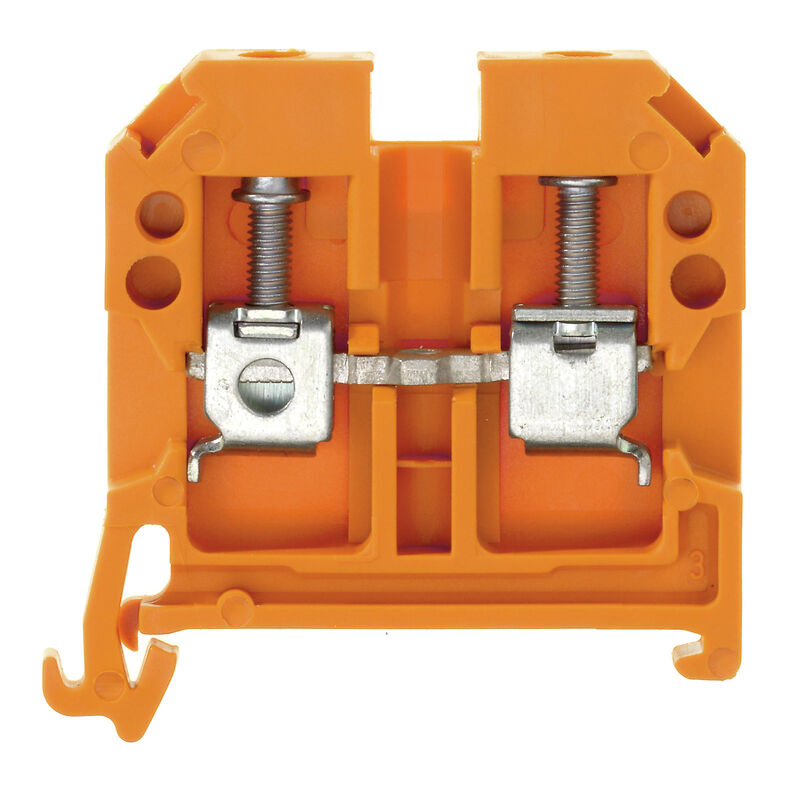

SAK 4/35 OR

Durchgangs-Reihenklemme, Schraubanschluss, orange, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2

Art.-Nr. 1323660000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Durchgangs-Reihenklemme, Schraubanschluss, orange, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2
Best.-Nr.	1323660000
Art	SAK 4/35 OR
GTIN (EAN)	4008190129293
VPE	50 Stück
Produktalternative	[1036760000](~/p/1036760000)

Abmessungen und Gewichte

Tiefe	44 mm
Tiefe (inch)	1,732 inch
Höhe	45 mm
Höhe (inch)	1,772 inch
Breite	6,5 mm
Breite (inch)	0,256 inch
Nettogewicht	10,55 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Einsatztemperaturbereich	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	100 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	PA 66
Farbe	orange
Brennbarkeitsklasse nach UL 94	V-2

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)	TUEV18ATEX8207U
Zertifikat-Nr. (IECEX)	IECEXTUR18.0017U
Spannung max (ATEX)	550 V
Strom (ATEX)	32 A
Leiterquerschnitt max (ATEX)	6 mm²
Spannung max (IECEX)	550 V
Strom (IECEX)	32 A
Einsatztemperaturbereich	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Kennzeichnung EN 60079-7	Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU	II 2 G D

Systemkennwerte

Ausführung	Schraubanschluss für schraubbare Querverbindung einseitig offen
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

Anzahl gleicher Klemmen	1
explosionsgeprüfte Ausführung	Ja
Montageart	gerastet
Offene Seiten	rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss	Schraubanschluss
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.	4 mm²

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	12 mm
Anschlussart	Schraubanschluss
Anschlussrichtung	seitlich
Anzahl Anschlüsse	2
Anzugsdrehmoment, max.	1 Nm
Anzugsdrehmoment, min.	0,5 Nm
Drehmomentstufe mit Elektroschrauber Typ DMS	2
Klemmbereich, max.	6 mm²
Klemmbereich, min.	0,13 mm²
Klemmschraube	M 3
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A4
Leiteranschlussquerschnitt AWG, max.	AWG 10
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.	6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²
Zwillings-Aderendhülse, max.	2,5 mm²
Zwillings-Aderendhülse, min.	0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	10 AWG
Leiterquerschnitt min (CSA)	26 AWG
Spannung Gr C (CSA)	600 V
Strom Gr C (CSA)	36 A
Zertifikat-Nr. (CSA)	12400-129

Allgemeines

Leiteranschlussquerschnitt AWG, max.	AWG 10
Leiteranschlussquerschnitt AWG, min.	AWG 26
Normen	IEC 60947-7-1
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	4 mm²
Bemessungsspannung	800 V
Bemessungsspannung DC	800 V
Nennstrom	32 A
Strom bei max. Leiter	41 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1 mΩ
Bemessungsstoßspannung	8 kV
Verlustleistung gemäß IEC 60947-7-x	1,02 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	10 AWG
Leitergr. Factory wiring min (UR)	22 AWG
Leitergr. Field wiring max (UR)	10 AWG
Leitergr. Field wiring min (UR)	22 AWG
Spannung Gr C (UR)	600 V
Strom Gr C (UR)	30 A
Zertifikat-Nr. (UR)	E60693
