Eigenschaften

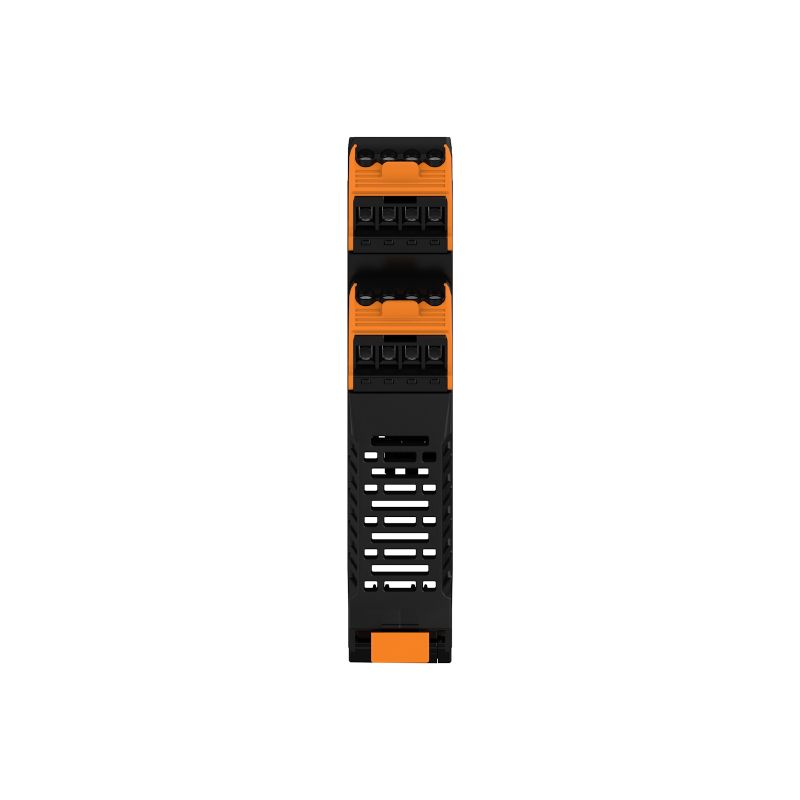

| Ausfuehrung | Elektronikgehäuse Muster, OMNIMATE Housing - Serie CH20M schwarz, Musterkit für Entwickler, besteht aus Einzelteilen, inkl. Buchsenstecker, Komplettgehäuse, Anschlusstechnik, Breite: 22.5 mm |
| Best.-Nr. | 1519320000 |
| Art | SAMPLE CH20M22 1/2 |
| GTIN (EAN) | 4050118327120 |
| VPE | 1 Stück |
| Tiefe | 113,6 mm |
| Tiefe (inch) | 4,472 inch |
| Höhe | 117,2 mm |
| Höhe (inch) | 4,614 inch |
| Breite | 22,5 mm |
| Breite (inch) | 0,886 inch |
| Länge | 113,6 mm |
| Länge (inch) | 4,472 inch |
| Nettogewicht | 109 g |
| Verlegetemperatur | -25 °C...85 °C |
| Feuchtigkeit | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 10 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 9 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 250 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 4 kV |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PA 66 GF 30 |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | 400 ≤ CTI <600 |
| Oberfläche | unbehandelt |
| Werkstoff | Kunststoff |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Schutzart | IP20 im verbauten Zustand |
| Tragschiene | TS 35 |
| Vergießbarkeit | Nein |
| Leiterplattenstärke | 1,6 mm |
| Toleranz der Leiterplattenkontur | ±0,1 mm |
| Toleranz der Leiterplattenstärke | ±0,15 mm |
| Anzahl Anschlussebenen | 2 |
| Anzahl Lüftungsöffnungen | 3 |
| Polzahl | 4 |
| Querverbindung | Nein |
| Art der LP-Kontaktierung | Lötanschluss, direkt |
| Anschlussart | steckbar |
| Schwenkdeckel montierbar | Ja |
| Markierer integrierbar | Ja |
| Aussparung als Vorbereitung für Funktionsschnittstelle integriert | Nein |
| Farbe Rastfuß | orange |
| Querverbindung | Nein |
| Anzahl Anschlussebenen | 2 |
| Polzahl | 4 |
| Leiteranschlusstechnik | Zugbügelanschluss |
| Abisolierlänge | 8 mm |
| Anzugsdrehmoment, min. | 0,4 Nm |
| Anzugsdrehmoment, max. | 0,5 Nm |
| Klemmbereich, min. | 0,13 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| eindrähtig, min. H05(07) V-U | 0,2 mm² |
| eindrähtig, max. H05(07) V-U | 2,5 mm² |
| mehrdrähtig, max. H07V-R | 2,5 mm² |
| feindrähtig, min. H05(07) V-K | 0,2 mm² |
| mit AEH mit Kragen DIN 46 228/4, min. | 0,25 mm² |
| mit AEH mit Kragen DIN 46 228/4, max. | 2,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, min. | 0,25 mm² |
| mit Aderendhülse nach DIN 46 228/1, max. | 2,5 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Engineering-Daten |
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199729) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1519320000) |
| Technische Dokumentation | [PCB_position_50881_LP-POSITION_22MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188761) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-05-01 |
| ECLASS 14.0 | 27-19-01-01 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1063250000VPE:130 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 1.5 mm, verzinnt, schwarz, Tape
-
Art.-Nr.:1069670000VPE:130 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.2 mm, verzinnt, schwarz, Tape
-
Art.-Nr.:1063220000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 1.5 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1069640000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.2 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1472830000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M achatgrau, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1432890000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M lichtgrau, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1221310000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M schwarz, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1413740000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M graphitgrau, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1912130000VPE:5 Stück
ESG, Gerätemarkierer x 13.5 mm, PA 66, Farbe: transparent
-
Art.-Nr.:1989190000VPE:78 Stück
Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 4, 180°, PUSH IN mit Betätigungselement, Box
-
Art.-Nr.:1497500000VPE:78 Stück
Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 4, 180°, PUSH IN mit Betätigungselement, Box
-
Art.-Nr.:1989090000VPE:78 Stück
Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 4, 180°, PUSH IN mit Betätigungselement, Box
-
Art.-Nr.:1069570000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.2 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1063150000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 1.5 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1069610000VPE:130 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.2 mm, verzinnt, schwarz, Tape
-
Art.-Nr.:1063180000VPE:130 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 1.5 mm, verzinnt, schwarz, Tape
-
Art.-Nr.:1038860000VPE:1 Stück
ESG, Gerätemarkierer x 13.5 mm, PA 66, Farbe: nach Kundenwunsch
-
Art.-Nr.:1082540000VPE:200 Stück
ESG, Gerätemarkierer x 20 mm, PA 66, Farbe: weiß
-
Art.-Nr.:1069740000VPE:130 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 5.9 mm, verzinnt, schwarz, Tape
-
Art.-Nr.:1069710000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 5.9 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1069350000VPE:78 Stück
Leiterplattensteckverbinder Lösehebel schwarz cod. 02
-
Art.-Nr.:1421750000VPE:78 Stück
Leiterplattensteckverbinder BHZ 5.00/04/90LH SN BK/GGY BX cod. 02
-
Art.-Nr.:1372520000VPE:78 Stück
Leiterplattensteckverbinder BHZ 5.00/04/90LH SN GGY/GGY BX cod. 02
-
Art.-Nr.:1069380000VPE:78 Stück
Leiterplattensteckverbinder Lösehebel blau cod. 02
-
Art.-Nr.:1372580000VPE:78 Stück
Leiterplattensteckverbinder Lösehebel blau BHZ 5.00/04/90LH SN GGY/BL BX cod. 02
-
Art.-Nr.:1063280000VPE:78 Stück
Leiterplattensteckverbinder Lösehebel orange cod. 02
-
Art.-Nr.:1069810000VPE:130 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 5.9 mm, verzinnt, schwarz, Tape
-
Art.-Nr.:1069770000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 5.9 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1221520000VPE:40 Stück
ESG, Gerätemarkierer x 20 mm, PA 66, Farbe: nach Kundenwunsch
Einzelteile
-
Art.-Nr.:1069710000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 5.9 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1080630000VPE:10 Stück
Seitenelement, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 22.5 mm
-
Art.-Nr.:1073420000VPE:50 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M transparent, Schwenkdeckel, Breite: 22.5 mm
-
Art.-Nr.:1063280000VPE:78 Stück
Leiterplattensteckverbinder Lösehebel orange cod. 02
-
Art.-Nr.:2418640000VPE:50 Stück
Frontelement, OMNIMATE Housing - Serie CH20M schwarz, Frontelement, Vorbereitung für Schwenkdeckel, Breite: 22.5 mm
-
Art.-Nr.:2418650000VPE:10 Stück
Seitenelement, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 22.5 mm
-
Art.-Nr.:1069770000VPE:108 Stück
Leiterplattensteckverbinder, Anschlußelement links, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 5.9 mm, verzinnt, schwarz, Box
-
Art.-Nr.:1104450000VPE:10 Stück
Modular Gehäuse, OMNIMATE Housing - Serie CH20M schwarz, Basiselement, Breite: 22.5 mm
