SL-SMT 3.50/11/180G 1.5SN BK BX

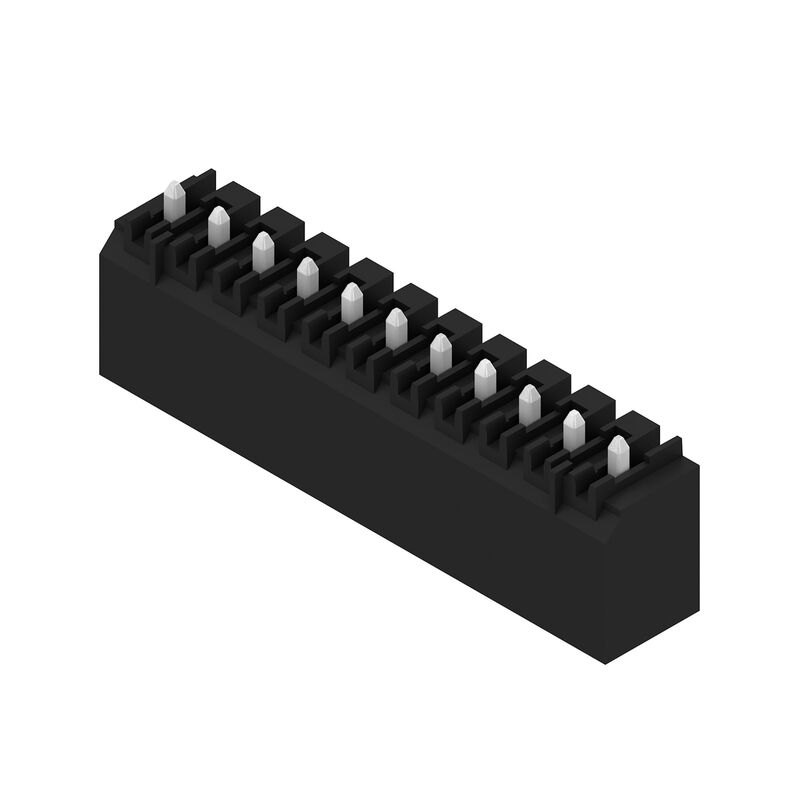

製品イメージ
SL-SMT 3.50/11/180G 1.5SN BK BX
製品イメージ
SL-SMT 3.50/11/180G 1.5SN BK BX
寸法図

SL-SMT 3.50/11/180G 1.5SN BK BX

プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.50 mm, 極数: 11, 180°, ソルダーピン長 (l): 1.5 mm, 錫メッキ, 黒色, 箱

商品番号 1753072001
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 の対照製品 2 関連製品 33
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 重要なメモ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.50 mm, 極数: 11, 180°, ソルダーピン長 (l): 1.5 mm, 錫メッキ, 黒色, 箱
注文番号
1753072001
種別
SL-SMT 3.50/11/180G 1.5SN BK BX
GTIN (EAN)
4032248130979
数量
50 items
製品データ
IEC: 320 V / 15 A
UL: 300 V / 10 A
パッケージ
箱

寸法と重量

深さ
7.5 mm
奥行き（インチ）
0.295 inch
高さ
12.6 mm
高さ（インチ）
0.496 inch
下位バージョンの高さ
11.1 mm
幅
39.9 mm
幅（インチ）
1.571 inch
Poids net
2.939 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システム仕様

製品ファミリー
OMNIMATE信号 – シリーズBL/SL 3.50
接続方式
基板接続
PCB の取り付け
THT/THRはんだ接続
ピッチ (mm) (P)
3.5 mm
ピッチ (インチ) (P)
0.138 "
外向きエルボ
180°
極数
11
極当たりソルダーピン数
1
ソルダーピン長 (l)
1.5 mm
ソルダーピン長 公差
0 / -0.3 mm
Dimensioner för lödstift
d = 1.2 mm
八角形
はんだピンの寸法= d公差
0 / -0,03 mm
Solder eyelet hole diameter (D)
1.4 mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
はんだパッドの外径
2.3 mm
템플릿 구멍 직경
2.1 mm
L1 en mm
35 mm
L1 (インチ)
1.378 "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ抜き
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
体積抵抗
≤5 mΩ
コーディング可能
はい
差し込み力 / 極、最大.
6 N
引張強度/極、最大.
6 N

材料データ

Matériau isolant
LCP GF
Couleur
黒色
Colour chart (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
比較追跡指数（CTI）
≥ 175
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
Contact material
銅合金
Povrch kontaktu
錫メッキ
Forrasztott csatlakozás rétegszerkezete
2...3 µm Ni / 5...7 µm Sn
Structure en couches du contact mâle
2...3 µm Ni / 5...7 µm Sn
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-30 °C
温度範囲、設置、最大
100 °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
15 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
12 A
Rated current, min. number of poles (Tu=40°C)
13 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
サージ電圧等級の定格電圧/汚染度 II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2.5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2.5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2.5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1sで100 A

CSAにに準拠した公称データ

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1176845
定格電圧 (グループ B/CSA 使用)
300 V
定格電圧 (グループ D/CSA 使用)
300 V
定格電流（グループ B/CSA 使用）
10 A
定格電流 (グループ D/CSA 使用)
10 A
認可値の参照
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

試験制度（UR）
UR
証明書番号（UR）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
定格電流 (グループ D / UL 1059 使用)
10 A
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ
箱
VPE 長
118 mm
VPE幅
105 mm
VPEの高さ
67 mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • はんだアイレットの直径D = 1.4+0.1mm
  • はんだアイレット直径　D = 1.5 + 0.1 mm、9極から
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
