SV-SMT 7.62HP/03/270F 2.6SN BK BX

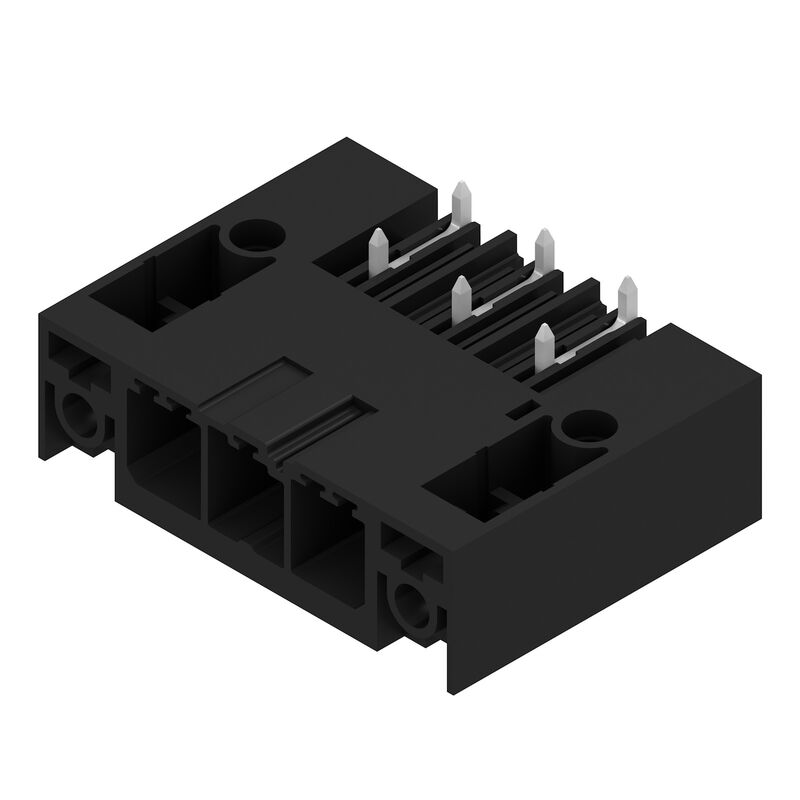

Produktbild
SV-SMT 7.62HP/03/270F 2.6SN BK BX

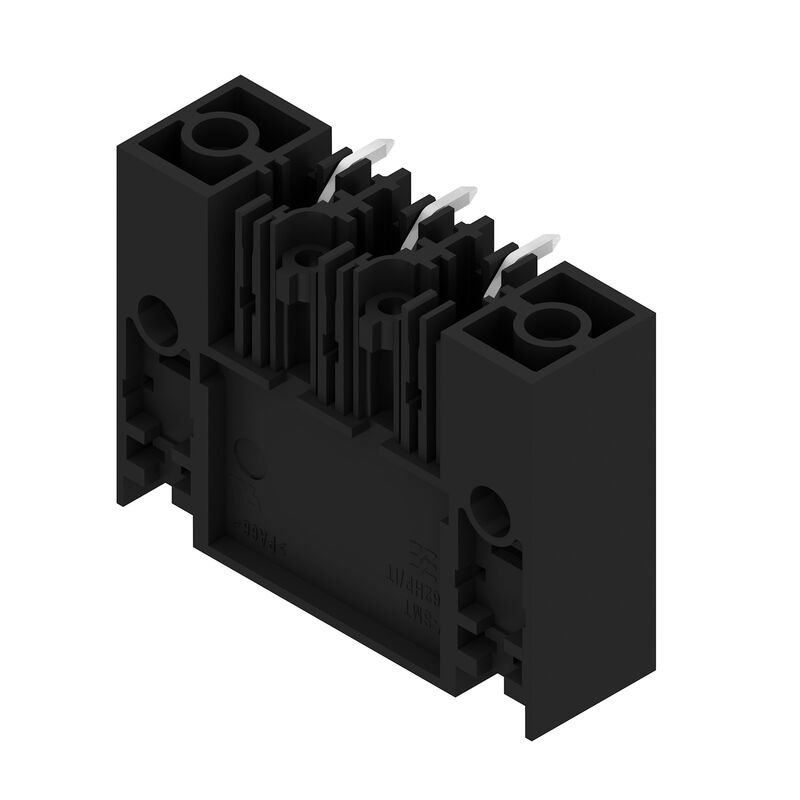

Produktbild
SV-SMT 7.62HP/03/270F 2.6SN BK BX

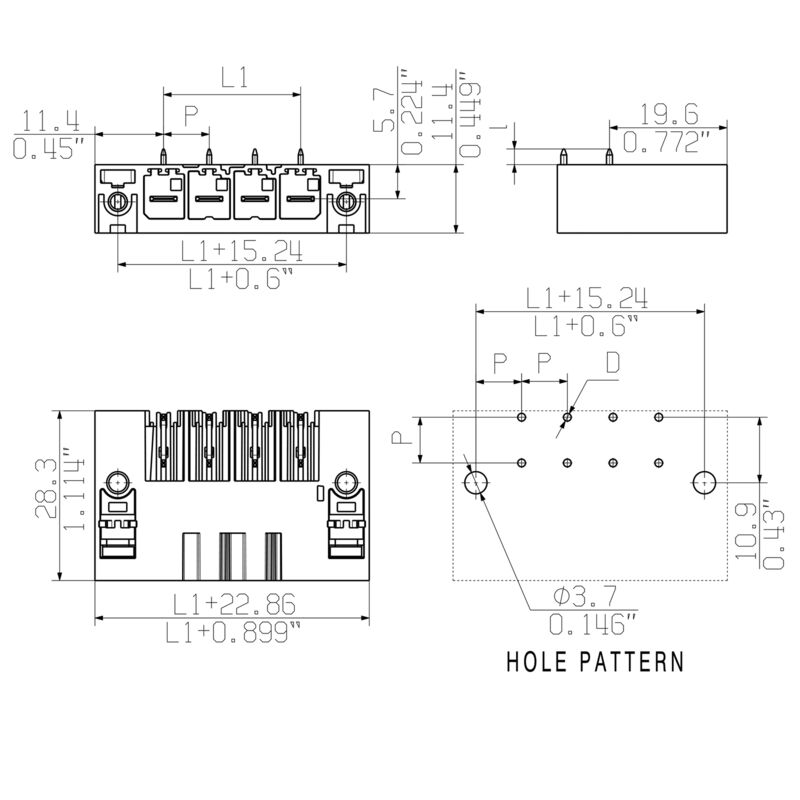

Maßbild

SV-SMT 7.62HP/03/270F 2.6SN BK BX

Leiterplattensteckverbinder, Stiftleiste, Flansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 3, 270°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box

Art.-Nr. 2499910000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Ist Gegenstück von 3 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, Flansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 3, 270°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box
Best.-Nr.
2499910000
Art
SV-SMT 7.62HP/03/270F 2.6SN BK BX
GTIN (EAN)
4050118513332
VPE
50  Stück
Produkt-Kennzahlen
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
28,3  mm
Tiefe (inch)
1,114  inch
Höhe
14  mm
Höhe (inch)
0,551  inch
Höhe niedrigstbauend
11,4  mm
Breite
38,1  mm
Breite (inch)
1,5  inch
Nettogewicht
6,3  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BV/SV 7.62HP
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
7,62  mm
Raster in Zoll (P)
0,3  "
Abgangswinkel
270°
Polzahl
3
Anzahl Lötstifte pro Pol
2
Lötstiftlänge (l)
2,6  mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,8 x 1,0 mm
Bestückungsloch-Durchmesser (D)
1,4  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
15,24  mm
L1 in Zoll
0,6  "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
handrückensicher oberhalb der Leiterplatte
Berührungsschutz nach DIN VDE 0470
IP 20
Schutzart
IP20
Vollständig montiert
Durchgangswiderstand
2,00 mΩ
Steckzyklen
25
Steckkraft/Pol, max.
12  N
Ziehkraft/Pol, max.
7  N

Werkstoffdaten

Isolierstoff
PA 9T
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Isolationswiderstand
≥ 10⁸ Ω
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 4...6 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
130  °C
Temperaturbereich Montage, min.
-25  °C
Temperaturbereich Montage, max.
130  °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
41  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
41  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
41  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
41  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
630  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
630  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6  kV
Kurzzeitstromfestigkeit
3 x 1s mit 420 A
Kriechstrecke, min.
9,6  mm
Luftstrecke, min.
6,9  mm

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group C / UL 1059]
300  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
40,5  A
Nennstrom (Use group C / UL 1059)
40,5  A
Nennstrom (Use group D / UL 1059)
10  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.
9,6  mm
Luftstrecke, min.
6,9  mm

Verpackungen

Verpackung
Box
VPE Länge
338  mm
VPE Breite
130  mm
VPE Höhe
33  mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
