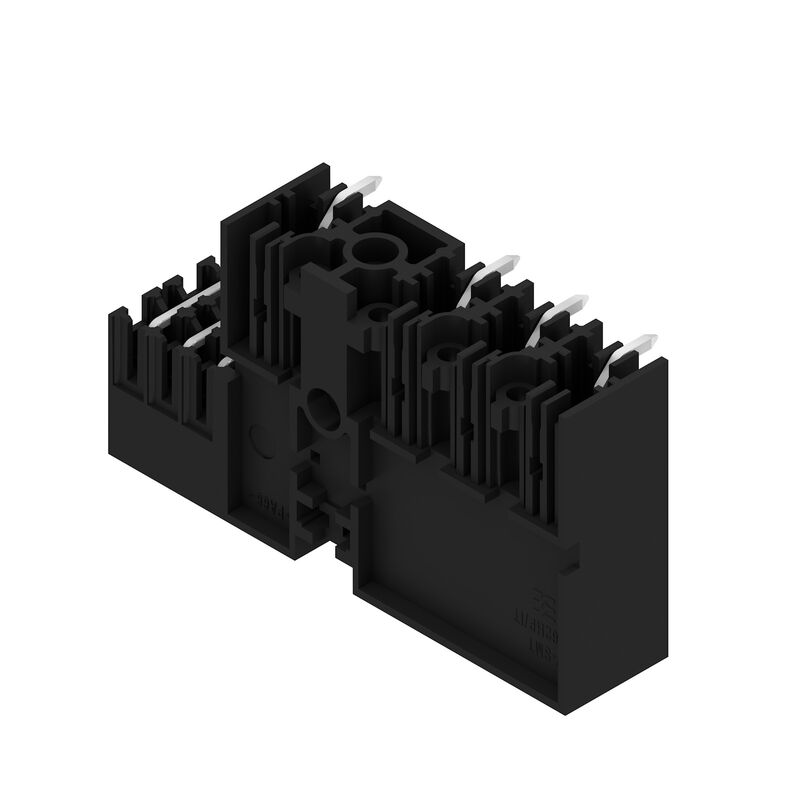

SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX — Produktbild

Datenblatt herunterladen EDA-Einzelteil Verwandte Artikel

SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box

Art.-Nr. 2529460000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box
Best.-Nr.	2529460000
Art	SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX
GTIN (EAN)	4050118539738
VPE	36 Stück
Produkt-Kennzahlen	IEC: 1000 V / 41 A UL: 300 V / 33 A
Verpackung	Box

Abmessungen und Gewichte

Tiefe	28,3 mm
Tiefe (inch)	1,114 inch
Höhe	14 mm
Höhe (inch)	0,551 inch
Höhe niedrigstbauend	11,4 mm
Breite	50,5 mm
Breite (inch)	1,988 inch
Nettogewicht	2 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Power - Serie BV/SV 7.62HP
Anschlussart	Platinenanschluss
Montage auf der Leiterplatte	THT/THR-Lötanschluss
Raster in mm (P)	7,62 mm
Raster in Zoll (P)	0,3 "
Abgangswinkel	270°
Polzahl	4
Anzahl Lötstifte pro Pol	2
Lötstiftlänge (l)	2,6 mm
Lötstift-Abmessungen	0,8 x 1,0 mm
Bestückungsloch-Durchmesser (D)	1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)	+ 0,1 mm
L1 in mm	30,48 mm
L1 in Zoll	1,2 "
L2 in mm	7,62 mm
L2 in Zoll	0,3 "
Anzahl Reihen	1
Polreihenzahl	1
Berührungsschutz nach DIN VDE 57 106	handrückensicher oberhalb der Leiterplatte
Berührungsschutz nach DIN VDE 0470	IP 20
Durchgangswiderstand	2,00 mΩ
Kodierbar	Ja
Steckkraft/Pol, max.	12 N
Ziehkraft/Pol, max.	7 N

Werkstoffdaten

Isolierstoff	PA 9T
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	I
Kriechstromfestigkeit (CTI)	≥ 600
Moisture Level (MSL)	1
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Schichtaufbau - Lötanschluss	1...3 µm Ni / 4...6 µm Sn matt
Schichtaufbau - Steckkontakt	1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	130 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	130 °C

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	41 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	41 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	41 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	41 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	630 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	6 kV
Kurzzeitstromfestigkeit	3 x 1s mit 420 A

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group C / UL 1059]	300 V
Nennspannung (Use group D / UL 1059)	600 V
Nennstrom (Use group B / UL 1059)	33 A
Nennstrom (Use group C / UL 1059)	33 A
Nennstrom (Use group D / UL 1059)	5 A
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.	9,6 mm
Luftstrecke, min.	6,9 mm

Verpackungen

Verpackung	Box
VPE Länge	338 mm
VPE Breite	130 mm
VPE Höhe	33 mm

Technische Daten - Hybrid

Raster in mm (Hybrid)	nominal: 3,81 mm Hybridanteil: Signal
Raster in mm (Signal)	3.81 mm
Raster in Zoll (Hybrid)	nominal: 0,15 " Hybridanteil: Signal
Raster in Zoll (Signal)	0.15 "
Polzahl (Hybrid)	nominal: 6 Hybridanteil: Signal
Polzahl (Signal)	6
Anzahl Lötstifte pro Pol (Hybrid)	Hybridanteil: Signal nominal: 1
Anzahl Lötstifte pro Pol (Signal)	1
Lötstift-Abmessungen (Hybrid)	Lötstift-Abmessungen: 0,8 x 0,8 mm Hybridanteil: Signal
Lötstift-Abmessungen (Signal)	0,8 x 0,8 mm
Lötstift-Abmessungen=d Toleranz (Hybrid)	Lötstift-Abmessungen=d Toleranz: untere Toleranz mit Vorzeichen (ergibt Mindestmaß): -0,03 obere Toleranz mit Vorzeichen (ergibt Höchstmaß): +0,01 Toleranz Einheit: mm Hybridanteil: Signal
Lötstift-Abmessungen=d Toleranz (Signal)	-0,03 / +0,01 mm
Bestückungsloch-Durchmesser (Hybrid)	Hybridanteil: Signal nominal: 1,3 mm
Bestückungsloch-Durchmesser (Signal)	1.3 mm
Bestückungsloch-Durchmesser Toleranz (Hybrid)	Hybridanteil: Signal Bestückungsloch-Durchmesser Toleranz (D): ± 0,1 mm
Bestückungsloch-Durchmesser Toleranz (Signal)	± 0,1 mm
L2 in mm	7,62 mm
L2 in Zoll	0,3 "
Anzahl Reihen (Hybrid)	Hybridanteil: Signal
Anzahl Reihen (Signal)	2
Kontaktmaterial (Hybrid)	Hybridanteil: Signal Kontaktmaterial: CuMg
Kontaktmaterial (Signal)	CuMg
Kontaktoberfläche (Hybrid)	Hybridanteil: Signal Kontaktoberfläche: verzinnt
Kontaktoberfläche (Signal)	verzinnt
Schichtaufbau - Lötanschluss (Hybrid)	Schichtaufbau - Lötanschluss: Werkstoff: Ni Schichtstärke: min.: 1 µm max.: 3 µm Werkstoff: Sn Schichtstärke: min.: 4 µm max.: 8 µm Hybridanteil: Signal
Schichtaufbau - Lötanschluss (Signal)	1-3 µm Ni / 4-8 µm Sn
Schichtaufbau - Steckkontakt (Hybrid)	Schichtaufbau - Steckkontakt: Werkstoff: Ni Schichtstärke: min.: 1 µm max.: 3 µm Werkstoff: Sn Schichtstärke: min.: 4 µm max.: 8 µm Hybridanteil: Signal
Schichtaufbau - Steckkontakt (Signal)	1-3 µm Ni / 4-8 µm Sn
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Hybrid)	Hybridanteil: Signal nominal: 320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Signal)	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Hybrid)	Hybridanteil: Signal nominal: 160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Signal)	160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Hybrid)	Hybridanteil: Signal nominal: 160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Signal)	160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Hybrid)	Hybridanteil: Signal nominal: 2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Signal)	2.5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Hybrid)	Hybridanteil: Signal nominal: 2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Signal)	2.5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Hybrid)	Hybridanteil: Signal nominal: 2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Signal)	2.5 kV
Kurzzeitstromfestigkeit (Hybrid)	Kurzzeitstromfestigkeit: 3 x 1s mit 80 A Hybridanteil: Signal
Kurzzeitstromfestigkeit (Signal)	3 x 1s mit 80 A
Kriechstrecke (Hybrid)	Hybridanteil: Signal min.: 4,38 mm
Luftstrecke (Hybrid)	Hybridanteil: Signal min.: 3,6 mm
Nennspannung (Use group B / CSA) (Hybrid)	Hybridanteil: Signal nominal: 300 V
Nennspannung (Use group B / CSA) (Signal)	300 V
Nennspannung (Use group C / CSA) (Hybrid)	Hybridanteil: Signal nominal: 50 V
Nennspannung (Use group C / CSA) (Signal)	50 V
Nennstrom (Use group B / CSA) (Hybrid)	Hybridanteil: Signal nominal: 9 A
Nennstrom (Use group B / CSA) (Signal)	9 A
Nennstrom (Use group C / CSA) (Hybrid)	Hybridanteil: Signal nominal: 9 A
Nennstrom (Use group C / CSA) (Signal)	9 A
Nennstrom (Use group D / CSA) (Hybrid)	Hybridanteil: Signal nominal: 9 A
Nennstrom (Use group D / CSA) (Signal)	9 A
Nennspannung (Use group B / UL 1059) (Hybrid)	Hybridanteil: Signal nominal: 300 V
Nennspannung (Use group B / UL 1059) (Signal)	300 V
Nennspannung (Use group C / UL 1059) (Hybrid)	Hybridanteil: Signal nominal: 50 V
Nennspannung (Use group C / UL 1059) (Signal)	50 V
Nennspannung (Use group D / UL 1059) (Hybrid)	Hybridanteil: Signal nominal: 300 V
Nennspannung (Use group D / UL 1059) (Signal)	300 V
Nennstrom (Use group B / UL 1059) (Hybrid)	Hybridanteil: Signal nominal: 5 A
Nennstrom (Use group B / UL 1059) (Signal)	5 A
Nennstrom (Use group C / UL 1059) (Hybrid)	Hybridanteil: Signal nominal: 5 A
Nennstrom (Use group C / UL 1059) (Signal)	5 A
Nennstrom (Use group D / UL 1059) (Hybrid)	Hybridanteil: Signal

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Technische Daten beziehen sich auf die Leistungskontakte

Technische Daten Signalkontake: 50V / 5A, Abisolierlänge 8mm

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

Zeichnungsangabe: P1=7,62 mm; P2=3,81 mm

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

MFX und MSFX: X= Position des Mittelflansch z.B. MF2, MSF3

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate

Downloads

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274505)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2529460000)
Produktänderungsmitteilung	[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823) [20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002637
ETIM 7.0	EC002637
ETIM 8.0	EC002637
ETIM 9.0	EC002637
ECLASS 9.0	27-44-04-02
ECLASS 9.1	27-44-04-02
ECLASS 10.0	27-44-04-02
ECLASS 11.0	27-46-02-01
ECLASS 12.0	27-46-03-01
ECLASS 13.0	27-46-03-01
ECLASS 14.0	27-46-03-01

Zulassungen

Zulassungen	![CURUS](/picture/CURUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
