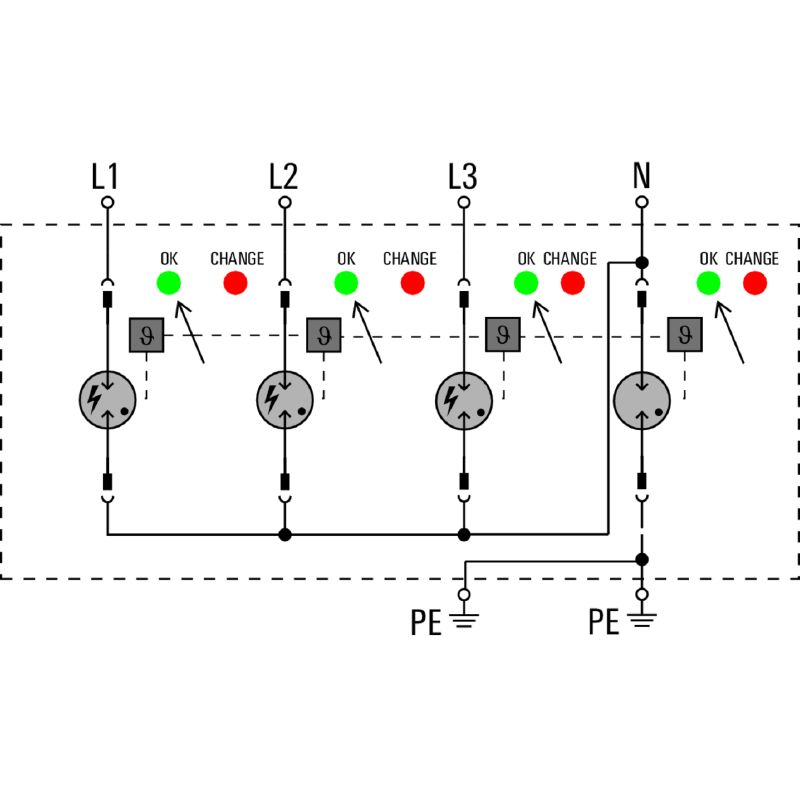

Eigenschaften
| Ausfuehrung | Überspannungsableiter, Niederspannung, ohne Fernmeldekontakt, Leckstromfrei, Überspannungsschutz, TN-C-S, TN-S, TT, IT mit N, IT ohne N |
| Best.-Nr. | 2726760000 |
| Art | VPU AC I 3+1 275/25 LCF S 2PE |
| GTIN (EAN) | 4050118802528 |
| VPE | 1 Stück |
| Tiefe | 91 mm |
| Tiefe (inch) | 3,583 inch |
| Höhe | 90 mm |
| Höhe (inch) | 3,543 inch |
| Breite | 72 mm |
| Breite (inch) | 2,835 inch |
| Nettogewicht | 672,6 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...85 °C |
| Feuchtigkeit | 5...95 % rel. Feuchte |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ausführung |
ohne Fernmeldekontakt
Leckstromfrei Überspannungsschutz |
| Bauform |
Installationsgehäuse; 4 TE
Insta IP20 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Einsatzhöhe | ≤ 2000 m |
| Farbe |
schwarz
orange blau |
| Optische Funktionsanzeige | grün = ok, rot = Ableiter defekt, auswechseln |
| Schutzart | IP20 im verbauten Zustand |
| Segment | Energieverteilung |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | IV |
| Ableitstrom Imax (8/20µs) Ader-PE | 65 kA |
| Ableitstrom Imax (8/20µs) N-PE | 150 kA |
| Ableitstrom In (8/20µs) Ader-PE | 25 kA |
| Ableitstrom In (8/20µs) N-PE | 100 kA |
| Absicherung | Keine Sicherung erforderlich ≤ 315 A gL |
| Anforderungsklasse nach EN 61643-11 |
T1
T2 |
| Anforderungsklasse nach IEC 61643-11 |
Typ I
Typ II |
| Ansprechzeit / Rückfallzeit | <100 ns |
| Blitzprüfstrom Iimp(10/350 µs) (L-PE) | 25 kA |
| Blitzstoßstrom, Iimp (10/350 µs) (N-PE) | 100 kA |
| Energetische Koordination (≤10 m) |
Typ I
Typ II Typ III |
| Folgestromlöschfähigkeit Ifi | 50 kA |
| Frequenzbereich, max. | 60 Hz |
| Frequenzbereich, min. | 50 Hz |
| Hinweis Folgestrombegrenzung | Nichtauslösen einer 16 A gG Sicherung bis prosp. 50 kAeff |
| Höchste Dauerspannung, Uc (AC) | 275 V |
| Höchste Dauerspannung, Uc (N-PE) | 305 V |
| Kurzschlussfestigkeit ISCCR | 50 kA |
| Leckstrom bei Un | 1 µA |
| Meldekontakt | Nein |
| Nennspannung (AC) | 230 V |
| Netzform |
TN-C-S
TN-S TT IT mit N IT ohne N |
| Netzspannung | 230 V / 400 V |
| Normen |
IEC 61643-11
EN 61643-11 |
| Polzahl | 4 |
| Schutzleiterstrom IPE | 1 µA |
| Schutzpegel Up bei IN (L/N-PE) | ≤ 1,7 kV |
| Schutzpegel Up bei IN (N-PE) | ≤ 1,5 kV |
| Spannungsart | AC |
| Temporäre Überspannung - TOV | 442 V |
| Abisolierlänge | 18 mm |
| Leiteranschlusstechnik | Schraubanschluss |
| Anschlussart | Schraubanschluss |
| Abisolierlänge Bemessungsanschluss | 18 mm |
| Anzugsdrehmoment, min. | 3 Nm |
| Anzugsdrehmoment, max. | 4,5 Nm |
| Klemmbereich, Bemessungsanschluss | 16 mm² |
| Klemmbereich, min. | 1,5 mm² |
| Klemmbereich, max. | 35 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 35 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 35 mm² |
| Spannungsart | AC |
| Polzahl | 4 |
| Schutzart | IP20 im verbauten Zustand |
| Farbe |
schwarz
orange blau |
| Zeitraum | 5 Jahre |
| Produkthinweis |
Nur für IT-Netzsysteme, bei denen die Masse am Verteilungstransformator mit der Masse auf Kundenseite verbunden ist (RE=RA in Abbildung 44.A1 von IEC 60634-4-44:2018). Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V |
| Zulassung / Zertifikat / Konformitätsdokument | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_150018) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212249) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2726760000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2726760000) |
| Ausschreibungstext |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_157362) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Zulassungen |   |
| ROHS | Konform |
