Eigenschaften
| Ausfuehrung | Überspannungsschutz Messen-Steuern-Regeln, ohne Meldefunktion / Funktionsanzeige, UP(L/N-PE) <800 V |
| Best.-Nr. | 8924430000 |
| Art | VSPC 2CL HF 5VDC |
| GTIN (EAN) | 4032248696062 |
| VPE | 1 Stück |
| Tiefe | 69 mm |
| Tiefe (inch) | 2,717 inch |
| Höhe | 90 mm |
| Höhe (inch) | 3,543 inch |
| Breite | 17,8 mm |
| Breite (inch) | 0,701 inch |
| Nettogewicht | 46 g |
| Lagertemperatur | -40 °C...80 °C |
| Betriebstemperatur | -40 °C...70 °C |
| Feuchtigkeit | 5...96 % |
| SIL gemäß IEC 61508 | 3 |
| MTTF | 2.537 a |
| SFF | 93,98 % |
| λges | 45 |
| PFH in 1*10-9 1/h | 2.95 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Zertifikat-Nr. (UL) | E311081 |
| UL Zertifikat | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Eingangsspannung, max. Ui | 6,4 V |
| Gasgruppe A, B | IIC |
| Gasgruppe C | IIB |
| Gasgruppe D | IIA |
| Innere Induktivität, max. LI | 0 µH |
| Innere Kapazität, max. CI | 10 nF |
| Ausführung | ohne Meldefunktion / Funktionsanzeige |
| Bauform |
Klemme
sonstige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | orange |
| geschützte Stromschleifen | 2 |
| Optische Funktionsanzeige | Nein |
| Schutzart | IP20 |
| Segment | Messen - Steuern - Regeln |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax. (8/20µs) GND-PE | 10 kA |
| Ableitstrom Imax (8/20µs) Ader-Ader | 10 kA |
| Ableitstrom Imax (8/20µs) Ader-PE | 2 x 10 kA |
| Ableitstrom In (8/20µs) Ader-Ader | 2.5 kA |
| Ableitstrom In (8/20µs) Ader-PE | 2.5 kA |
| Ableitstrom In (8/20µs) GND-PE | 2.5 kA |
| Absicherung | 0,5 A |
| Anforderungsklasse nach IEC 61643-21 |
C1
C2 C3 D1 |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-Ader | 2,5 kA |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-PE | 2,5 kA |
| Blitzprüfstrom, Iimp (10/350 µs) GND-PE | 2,5 kA |
| Durchgangswiderstand | 2,20 Ω |
| Höchste Dauerspannung, Uc (DC) | 6,4 V |
| Impuls-Rücksetzvermögen | ≤ 20 ms |
| Meldekontakt | Nein |
| Nennspannung (DC) | 5 V |
| Nennstrom IN | 450 mA |
| Normen |
IEC 61643-21
HART-compatible |
| Polzahl | 1 |
| Schutzpegel ausgangsseitig Ader-Ader 1 kV/µs, typisch | 12 V |
| Schutzpegel ausgangsseitig Ader-Ader 8/20 µs, typisch | 12 V |
| Schutzpegel ausgangsseitig Ader-PE 1 kV/µs, typisch | 450 V |
| Schutzpegel UP (typ.) | <800 V |
| Schutzpegel UP Ader - Ader | 12 V |
| Schutzpegel UP Ader - PE | 450 V |
| Schutzpegel UP GND - PE | 800 V |
| Signal-Übertragungseigenschaften (-3 dB) | 103 MHz |
| Spannungsart | DC |
| Stoßstromfestigkeit C1 | <1 kA 8/20 μs |
| Stoßstromfestigkeit C2 | 5 kA 8/20 μs |
| Stoßstromfestigkeit C3 | 100 A 10/1000 μs |
| Stoßstromfestigkeit D1 | 2,5 kA 10/350 μs |
| Überlast-Ausfallmodus | Modus 2 |
| GOST Zertifikat | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Anschlussart | steckbar in VSPC BASE |
| Spannungsart | DC |
| Polzahl | 1 |
| Schutzart | IP20 |
| Farbe | orange |
| cUL-Zertifikat | [cUL Certificate](pdf/VSPC.PDF) |
| Zeitraum | 5 Jahre |
| Produkthinweis | Modus 2: Zustand, bei dem die spannungsbeschränkenden Teile des SPD durch eine sehr niedrige Impedanz innerhalb des SPD kurzgeschlossen wurden. Der Signalkreis ist ohne Funktion, die Messeinrichtung ist aber durch den Kurzschluss geschützt. |
| Zulassung / Zertifikat / Konformitätsdokument |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45930) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8924430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924430000) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

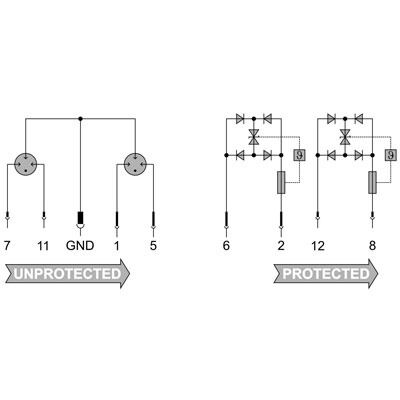

| Ausschreibungstext lang | Überspannungsschutzstecker zum Einsatz in Verbindung mit dem Basiselement VSPC BASE 2CL für zwei erdpotenzialfrei betriebene Doppeladern in der Informationstechnik. Zweistufige Schutzschaltung bestehend aus Grobschutz, Entkopplungswiderständen und Feinschutz zwischen den Signaladern sowie Längsspannungsgrobschutz zur Erde. Mechanische Kennzeichnung des Steckers zum Basiselement nach Schaltungsart und Nennspannung. Optische Kennzeichnung des Schutzstecker nach Art der Schutzschaltung und der Spannungshöhe. Schutzstecker mit Kodierstift und Gegenprofil für das Basiselement. Beschriftungsmöglichkeit am Stecker. |
| Ausschreibungstext kurz | Überspannungsschutzstecker zum Einsatz in Verbindung mit dem Basiselement VSPC BASE 2CL für zwei erdpotenzialfrei betriebene Doppeladern in der Informationstechnik für 5Vdc |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UL) | E311081 |
