WDU 10 IR

Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2

Art.-Nr. 1393380000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2
Best.-Nr.	1393380000
Art	WDU 10 IR
GTIN (EAN)	4050118418729
VPE	50 Stück

Abmessungen und Gewichte

Tiefe	46,5 mm
Tiefe (inch)	1,831 inch
Tiefe inklusive Tragschiene	47 mm
Höhe	60 mm
Höhe (inch)	2,362 inch
Breite	9,9 mm
Breite (inch)	0,39 inch
Nettogewicht	16,9 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-60 °C
Dauergebrauchstemperatur, max.	120 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)	DEMKO14ATEX1338U
Zertifikat-Nr. (IECEX)	IECEXULD14.0005U
Spannung max (ATEX)	690 V
Strom (ATEX)	57 A
Leiterquerschnitt max (ATEX)	10 mm²
Spannung max (IECEX)	690 V
Strom (IECEX)	57 A
Leiterquerschnitt max (IECEX)	10 mm²
Kennzeichnung EN 60079-7	Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU	II 2 G D

Systemkennwerte

Ausführung	Schraubanschluss für schraubbare Querverbindung einseitig offen
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

Anzahl gleicher Klemmen	1
explosionsgeprüfte Ausführung	Ja
Montageart	gerastet
Offene Seiten	rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss

Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	12 mm
Anschlussart	Schraubanschluss
Anschlussrichtung	seitlich
Anzahl Anschlüsse	2
Anzugsdrehmoment, max.	1,8 Nm
Anzugsdrehmoment, min.	1,5 Nm
Klemmbare Leiter	Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: eindrähtig, H05(07) V-U min.: 1,5 mm² max.: 16 mm² nominal: 10 mm² Aderendhülse: Abisolierlänge: min.: 12 mm max.: 12 mm nominal: 12 mm Anzugsdrehmoment: min.: 1,5 Nm max.: 1,8 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: mehrdrähtig, H07V-R min.: 1,5 mm² max.: 16 mm² nominal: 10 mm² Aderendhülse: Abisolierlänge: min.: 12 mm max.: 12 mm nominal: 12 mm Anzugsdrehmoment: min.: 1,5 Nm max.: 1,8 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: feindrähtig, H05(07) V-K min.: 1,5 mm² max.: 16 mm² nominal: 10 mm² Aderendhülse: Abisolierlänge: min.: 12 mm max.: 12 mm nominal: 12 mm Anzugsdrehmoment: min.: 1,5 Nm max.: 1,8 Nm
Klemmbereich, max.	16 mm²
Klemmbereich, min.	1,31 mm²
Klemmschraube	M 4
Klingenmaß	TX 15
Lehrdorn nach 60 947-1	B6
Leiteranschlussquerschnitt AWG, max.	AWG 6
Leiteranschlussquerschnitt AWG, min.	AWG 16
Leiteranschlussquerschnitt, eindrähtig, max.	16 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	16 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	16 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	16 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	16 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	1,5 mm²
Zwillings-Aderendhülse, max.	6 mm²
Zwillings-Aderendhülse, min.	1,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	6 AWG
Leiterquerschnitt min (CSA)	18 AWG
Spannung Gr C (CSA)	600 V
Strom Gr C (CSA)	65 A
Zertifikat-Nr. (CSA)	200039-1057876

Allgemeines

Leiteranschlussquerschnitt AWG, max.	AWG 6
Leiteranschlussquerschnitt AWG, min.	AWG 16
Normen	IEC 60947-7-1
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	10 mm²
Bemessungsspannung	1.000 V
Bemessungsspannung DC	1.000 V
Nennstrom	57 A
Strom bei max. Leiter	76 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	0,56 mΩ
Bemessungsstoßspannung	8 kV
Verlustleistung gemäß IEC 60947-7-x	1,82 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	6 AWG
Leitergr. Factory wiring min (UR)	18 AWG
Leitergr. Field wiring max (UR)	6 AWG
Leitergr. Field wiring min (UR)	18 AWG
Spannung Gr C (UR)	600 V
Strom Gr C (UR)	65 A
Zertifikat-Nr. (UR)	E60693

Produktbilder

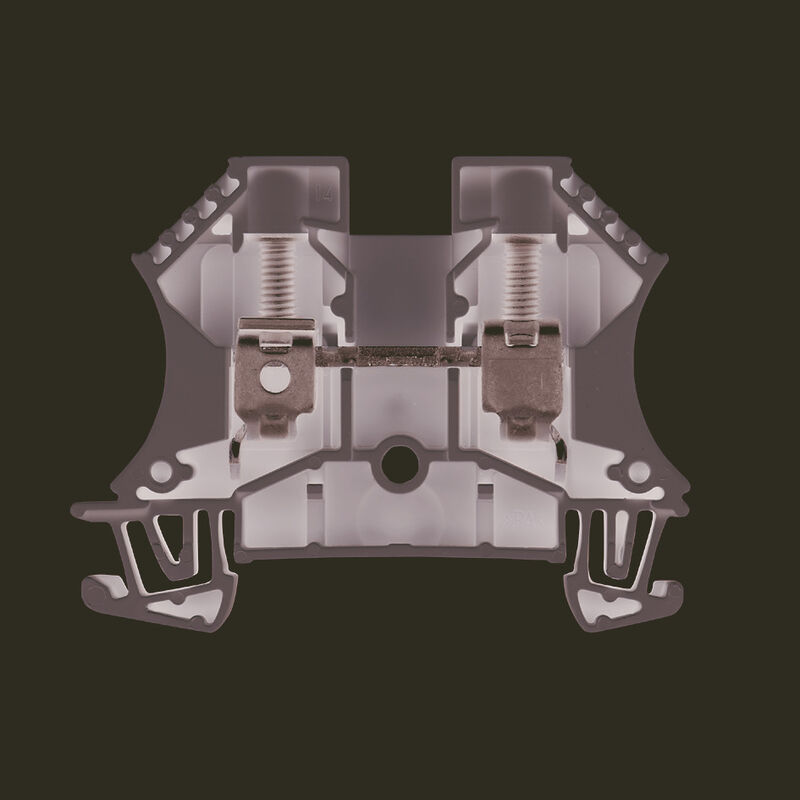

Bildüberschrift-02	Produktbild
Bildunterschrift-02	Abbildung ähnlich

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37634) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61649)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1393380000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1393380000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1393380000&norm=0)
Anwenderdokumentation	[NTI_ IECEx_WDU-WPE 10.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35412) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![NEMKO](/picture/NEMKO.gif) ![UKEX](/picture/UKEX.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)	E60693
