Eigenschaften

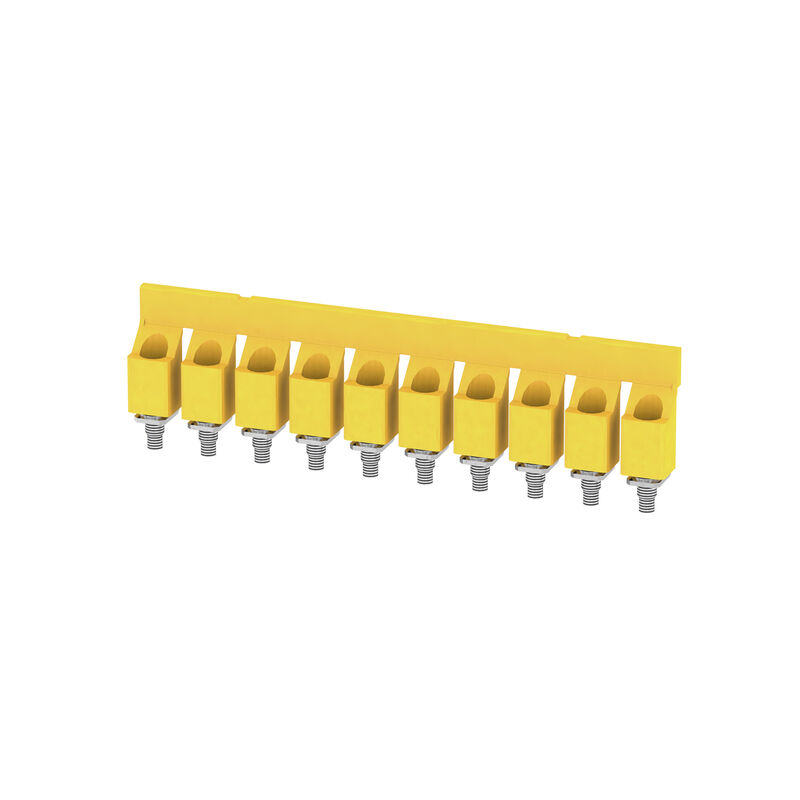

| Ausführung | Querverbinder (Klemmen), geschraubt, Polzahl: 10, Raster in mm (P): 11.90, Isoliert: Ja, 101 A, gelb |
| Best.-Nr. | 1053360000 |
| Typ | WQV 16/10 |
| GTIN (EAN) | 4008190010836 |
| VPE | 10 Stück |
| Tiefe | 27 mm |
| Tiefe (inch) | 1,063 inch |
| Höhe | 116,6 mm |
| Höhe (inch) | 4,591 inch |
| Breite | 10,4 mm |
| Breite (inch) | 0,409 inch |
| Nettogewicht | 37,8 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | PA 66 |
| Farbe | gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | für Klemmen |
| Befestigungsart | geschraubt |
| Einbauhinweis | Direktmontage |
| Anzahl gebrückter Klemmen | 10 |
| Anzugsdrehmomentbereich Befestigungsschraube | 1,2...2,4 Nm |
| Bemessungsstrom 2-polig | 101 A |
| Bemessungsstrom mehrpolig | 101 A |
| Typ | Querverbinder |
| Raster in mm (P) | 11,9 mm |
| Einbauhinweis | Direktmontage |
| Polzahl | 10 |
| Nennstrom | 101 A |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten |
[CAD data -- 08874_WQV_16-10_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38090)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59987) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1053360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1053360000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1053360000&norm=0) |
| Anwenderdokumentation |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Konform |
