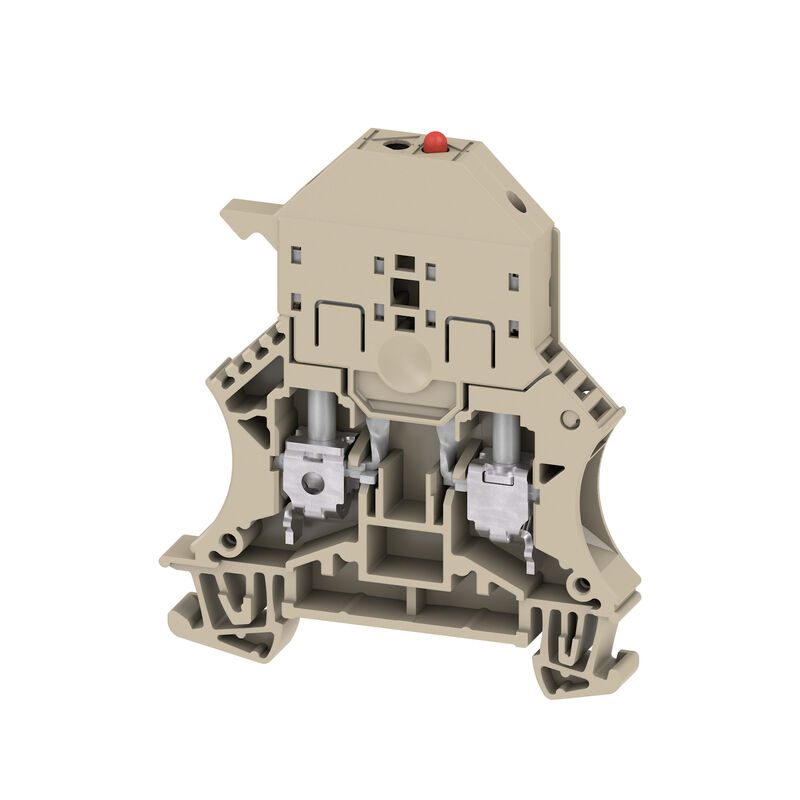

WSI 6/LD 60-150V DC/AC

Sicherungs-Reihenklemme, Schraubanschluss, Sicherungstrenner, mit LED, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 6 mm², 150 V, 6.3 A, G-Si. 5 x 20, dunkelbeige

Art.-Nr. 1012300000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sicherungs-Reihenklemme, Schraubanschluss, Sicherungstrenner, mit LED, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 6 mm², 150 V, 6.3 A, G-Si. 5 x 20, dunkelbeige
Best.-Nr.	1012300000
Typ	WSI 6/LD 60-150V DC/AC
GTIN (EAN)	4008190012908
VPE	10 Stück

Abmessungen und Gewichte

Tiefe	71,5 mm
Tiefe (inch)	2,815 inch
Tiefe inklusive Tragschiene	72 mm
Höhe	60 mm
Höhe (inch)	2,362 inch
Breite	7,9 mm
Breite (inch)	0,311 inch
Nettogewicht	19,37 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	120 °C

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Systemkennwerte

Ausführung	Schraubanschluss Sicherungstrenner mit LED für schraubbare Querverbindung einseitig offen
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss)

Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.	0,5 mm²

weitere technische Daten

Anzahl gleicher Klemmen	1
explosionsgeprüfte Ausführung	Nein
Montageart	gerastet
Offene Seiten	rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss	Schraubanschluss
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.	6 mm²

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	12 mm
Anschlussart	Schraubanschluss
Anschlussart 2	Schraubanschluss
Anschlussrichtung	seitlich
Anzahl Anschlüsse	2
Anzugsdrehmoment, max.	1,6 Nm
Anzugsdrehmoment, min.	0,8 Nm
Drehmomentstufe mit Elektroschrauber Typ DMS	3
Klemmbare Leiter	Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: eindrähtig, H05(07) V-U min.: 0,5 mm² max.: 10 mm² nominal: 6 mm² Aderendhülse: Abisolierlänge: min.: 12 mm max.: 12 mm nominal: 12 mm Anzugsdrehmoment: min.: 0,8 Nm max.: 1,6 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: mehrdrähtig, H07V-R min.: 1,5 mm² max.: 10 mm² nominal: 6 mm² Aderendhülse: Abisolierlänge: min.: 12 mm max.: 12 mm nominal: 12 mm Anzugsdrehmoment: min.: 0,8 Nm max.: 1,6 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: feindrähtig, H05(07) V-K min.: 0,5 mm² max.: 10 mm² nominal: 6 mm² Aderendhülse: Abisolierlänge: min.: 12 mm max.: 12 mm nominal: 12 mm Anzugsdrehmoment: min.: 0,8 Nm max.: 1,6 Nm
Klemmbereich, max.	10 mm²
Klemmbereich, min.	0,5 mm²
Klemmschraube	M 3,5
Klingenmaß	0,8 x 4,0 mm
Lehrdorn nach 60 947-1	A5
Leiteranschlussquerschnitt AWG, max.	AWG 8
Leiteranschlussquerschnitt AWG, min.	AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.	10 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	10 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	10 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	1,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	8 AWG
Leiterquerschnitt min (CSA)	20 AWG
Zertifikat-Nr. (CSA)	200039-1057876

Maße

Versatz TS 35

32 mm

Anzeigeelement

Betriebsspannung für die Anzeige, min.	60 V
Spannungsart für die Anzeige	AC/DC

Sicherungsklemmen

Anzeige	LED rot
Betriebsspannung, max.	150 V
Sicherungseinsatz	G-Si. 5 x 20
Sicherungshalter (Einsatzträger)	schwenkbar
Spannungsart für die Anzeige	AC/DC

Allgemeines

Leiteranschlussquerschnitt AWG, max.	AWG 8
Leiteranschlussquerschnitt AWG, min.	AWG 20
Normen	IEC 60947-7-3
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	6 mm²
Bemessungsspannung	150 V
Bemessungsspannung zur Nachbarklemme	500 V
Bemessungsspannung DC	150 V
Nennstrom	6,3 A
Strom bei max. Leiter	6,3 A
Normen	IEC 60947-7-3
Durchgangswiderstand gemäß IEC 60947-7-x	0,78 mΩ
Bemessungsstoßspannung	6 kV
Verlustleistung gemäß IEC 60947-7-x	1,31 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	8 AWG
Leitergr. Factory wiring min (UR)	22 AWG
Leitergr. Field wiring max (UR)	8 AWG
Leitergr. Field wiring min (UR)	22 AWG
Zertifikat-Nr. (UR)	E60693

Wichtiger Hinweis

Produkthinweis

Die Spannung ist abhängig vom gewählten Sicherungselement oder der gewählten Leuchtanzeige

Produktbilder

Bildüberschrift-02	Produktbild
Bildunterschrift-02	Abbildung ähnlich

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [CB Test certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89268) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152125) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37343) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59376)
Engineering-Daten	[Zuken E3.S](LINK/CAE_DE.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1012300000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1012300000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1012300000&norm=0)
Anwenderdokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Marking options on WSI 6 terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_211374)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000899
ETIM 7.0	EC000899
ETIM 8.0	EC000899
ETIM 9.0	EC000899
ECLASS 9.0	27-14-11-16
ECLASS 9.1	27-14-11-16
ECLASS 10.0	27-14-11-16
ECLASS 11.0	27-14-11-16
ECLASS 12.0	27-14-11-16
ECLASS 13.0	27-25-01-13

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![DETNORVER](/picture/DETNORVER.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![NEMKO](/picture/NEMKO.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (UR)	E60693
