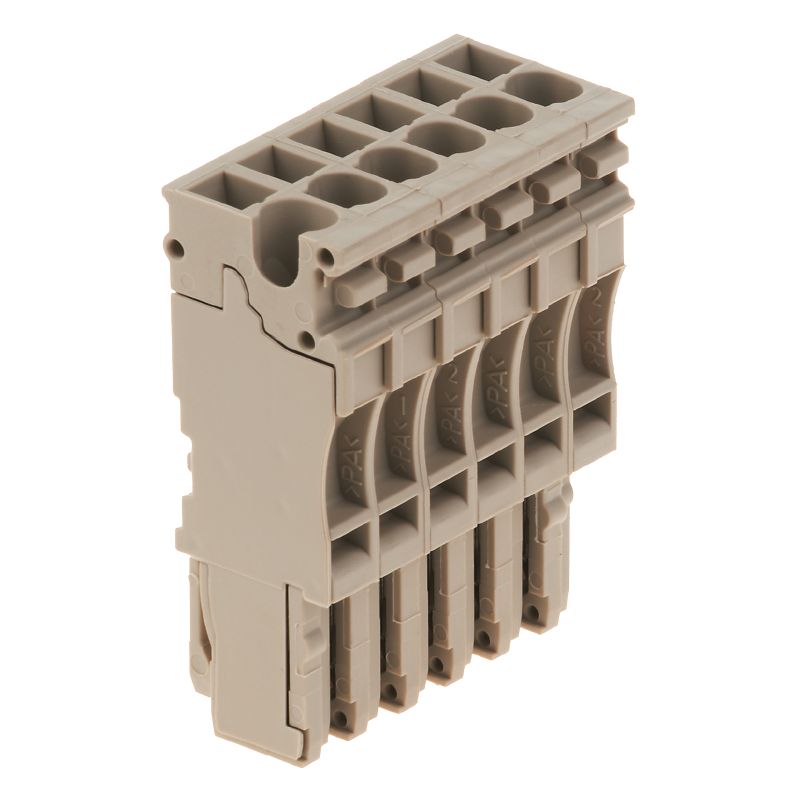

ZP 2.5/1AN/6

Z-Reihe, Steckverbinder, dunkelbeige, Direktmontage

Art.-Nr. 1815520000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Z-Reihe, Steckverbinder, dunkelbeige, Direktmontage
Best.-Nr.	1815520000
Typ	ZP 2.5/1AN/6
GTIN (EAN)	4032248370290
VPE	25 Stück

Abmessungen und Gewichte

Tiefe	41 mm
Tiefe (inch)	1,614 inch
Höhe	16 mm
Höhe (inch)	0,63 inch
Breite	30,6 mm
Breite (inch)	1,205 inch
Nettogewicht	19,16 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	120 °C

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Systemkennwerte

Ausführung	Steckverbinder Zugfederanschluss
Abschlussplatte erforderlich	Nein
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein

weitere technische Daten

Einbauhinweis	Direktmontage
Montageart	gesteckt
Offene Seiten	geschlossen

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	10 mm
Anschlussart	Steckanschluss
Anschlussrichtung	oben
Anzahl Anschlüsse	6
Klemmbereich, max.	4 mm²
Klemmbereich, min.	0,13 mm²
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A2
Leiteranschlussquerschnitt AWG, max.	AWG 26
Leiteranschlussquerschnitt AWG, min.	AWG 12
Leiteranschlussquerschnitt, eindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4	Leiteranschlussquerschnitt: nominal: 0,5 mm² nominal: 10 mm min.: 6 mm max.: 10 mm Leiteranschlussquerschnitt: nominal: 0,75 mm² nominal: 10 mm min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1 mm² min.: 6 mm nominal: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1,5 mm² min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 2,5 mm² min.: 10 mm max.: 12 mm
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1	Leiteranschlussquerschnitt: nominal: 0,5 mm² nominal: 10 mm min.: 6 mm max.: 10 mm Leiteranschlussquerschnitt: nominal: 0,75 mm² nominal: 10 mm min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1 mm² min.: 6 mm nominal: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1,5 mm² min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 2,5 mm² min.: 10 mm max.: 12 mm

Bemessungsdaten nach CSA

Leiterquerschnitt max (cCSAus)	12 AWG
Leiterquerschnitt min (cCSAus)	26 AWG
Spannung Gr C (cCSAus)	300 V
Spannung Gr D (cCSAus)	600 V
Strom Gr C (cCSAus)	20 A
Strom Gr D (cCSAus)	5 A
Zertifikat-Nr. (cCSAus)	154685-1460993

Allgemeines

Einbauhinweis	Direktmontage
Leiteranschlussquerschnitt AWG, max.	AWG 26
Leiteranschlussquerschnitt AWG, min.	AWG 12
Normen	In Anlehnung an IEC 60947-7-1
Polzahl	6

Bemessungsdaten

Bemessungsquerschnitt	2,5 mm²
Bemessungsspannung	500 V
Bemessungsspannung zur Nachbarklemme	500 V
Max. Spannung des Klemmträgers & des gesteckten Systems	690 V
Bemessungsspannung DC	500 V
Nennstrom	24 A
Strom bei max. Leiter	24 A
Normen	In Anlehnung an IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1,33 mΩ
Bemessungsstoßspannung	6 kV
Bemessungsstoßspannung zur Nachbarklemme	6 kV
Verlustleistung gemäß IEC 60947-7-x	0,77 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)	12 AWG
Leitergr. Factory wiring min (cURus)	26 AWG
Leitergr. Field wiring max (cURus)	12 AWG
Leitergr. Field wiring min (cURus)	26 AWG
Spannung Gr C (cURus)	300 V
Spannung Gr D (cURus)	600 V
Strom Gr C (cURus)	20 A
Strom Gr D (cURus)	5 A
Zertifikat-Nr. (cURus)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64105)
Engineering-Daten	[Zuken E3.S](LINK/CAE_DE.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1815520000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815520000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1815520000&norm=0)
Anwenderdokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002848
ETIM 7.0	EC002848
ETIM 8.0	EC002848
ETIM 9.0	EC002848
ECLASS 9.0	27-14-11-92
ECLASS 9.1	27-14-11-92
ECLASS 10.0	27-14-11-92
ECLASS 11.0	27-14-11-92
ECLASS 12.0	27-14-11-92
ECLASS 13.0	27-25-03-90

Zulassungen

Zulassungen	![CCSAUS](/picture/CCSAUS.gif) ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
