接插件B2CF 3.50/40/180 SN BK BX

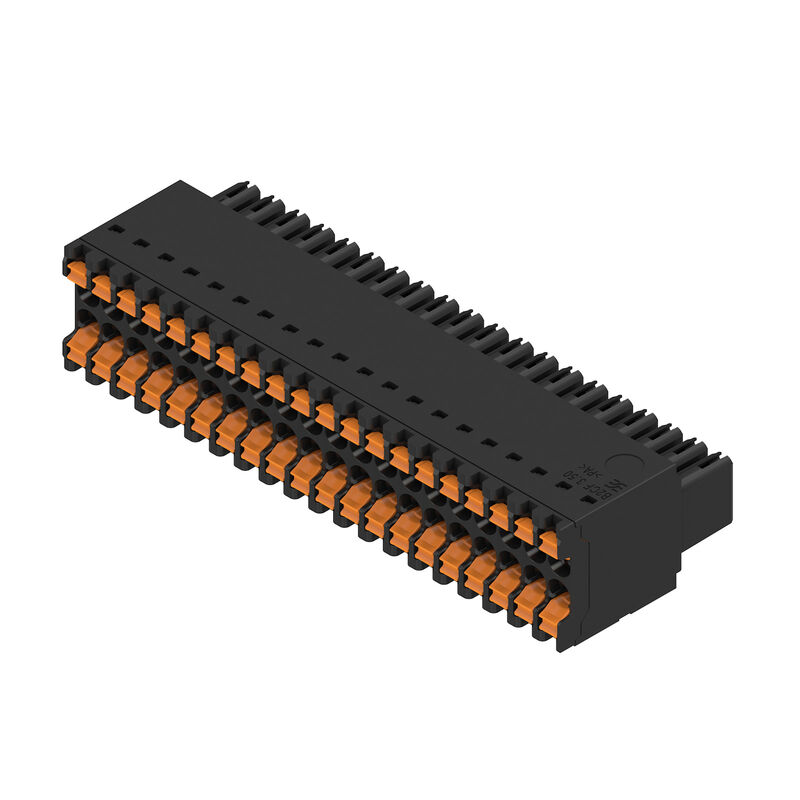

产品图片
接插件B2CF 3.50/40/180 SN BK BX

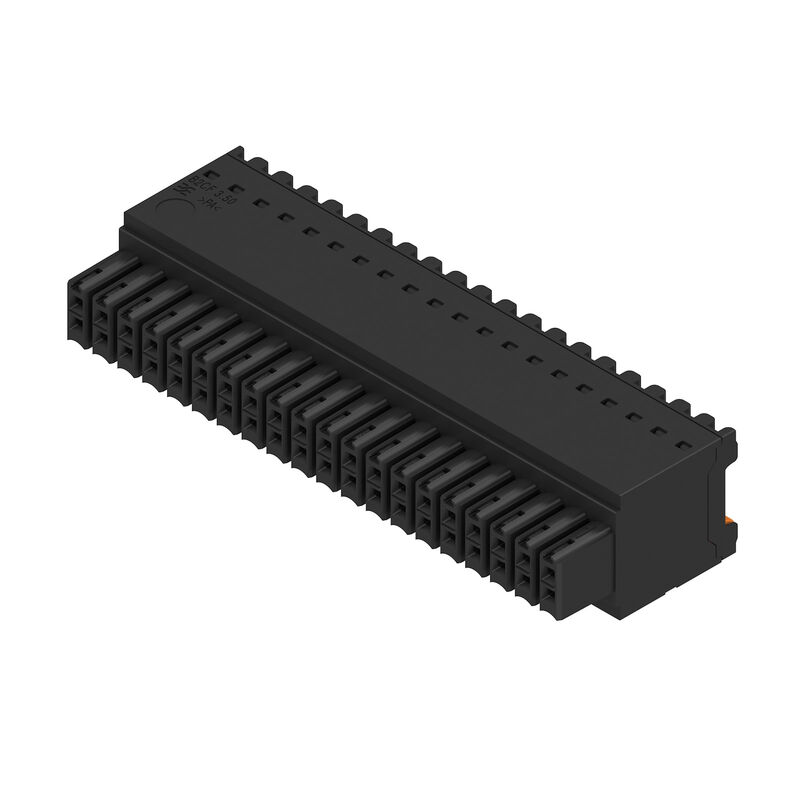

产品图片
接插件B2CF 3.50/40/180 SN BK BX
Graph
接插件B2CF 3.50/40/180 SN BK BX
产品优势
Solid PUSH IN contact
Safe and durable
接插件B2CF 3.50/40/180 SN BK BX
产品优势
Large connection cross-section
Up to 1.5 mm possible with ease
接插件B2CF 3.50/40/180 SN BK BX
产品优势
Fast PUSH IN connection
Tool-free and touch-safe
接插件B2CF 3.50/40/180 SN BK BX
应用举例

接插件B2CF 3.50/40/180 SN BK BX

此产品已停产。

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 40, 180°, PUSH IN avec bouton d'actionnement, Plage de serrage, max. : 1.5 mm², Boîte

N.º de artículo 2558470000
Descargar hoja de datos 工程支持 产品下载
配件 2 相关商品 36
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Dati di dimensionamento sec. UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 40, 180°, PUSH IN avec bouton d'actionnement, Plage de serrage, max. : 1.5 mm², Boîte
Order No.
2558470000
Type
B2CF 3.50/40/180 SN BK BX
GTIN (EAN)
4050118681215
Qty.
24 Darab
Termékadatok
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Csomagolás
Doboz
Statut de livraison
Disdetto
Dernière date de commande
/Date(1793314800000)/

Dimensions et poids

Depth
25,25 mm
Profondeur (pouces)
0,994 inch
Height
15,2 mm
Hauteur (pouces)
0,598 inch
Width
70 mm
Szélesség (coll)
2,756 inch
Net weight
26,957 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Product family
OMNIMATE Signal - série B2C/S2C 3.50 - 2 rangées
Type of connection
Raccordement installation
Wire connection method
PUSH IN, működtető gombbal
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Number of poles
40
L1 in mm
66,5 mm
L1 in inches
2,622 "
Number of rows
1
Pin series quantity
2
Rated cross-section
15 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Touch-safe protection acc. to DIN VDE 0470
IP 20 innestato
Grado di protezione
IP20
completamente montato
Can be coded
Sì
Lunghezza di spellatura
10 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
3,5 N
당기는 힘 / 폴, 최대
3,5 N

Données des matériaux

Matériau isolant
PA 66 GF 30
Couleur
noir
Éléments d'actionnement de couleurs
Orange
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 600
Résistance d'isolation
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Contact material
Lega di rame
Contact surface
stagnato
Layer structure of plug contact
2...5 µm Sn 용융 납땜처리
보관 온도, 최소
−40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
−50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
−40 °C
온도 범위, 설치, 최대
120 °C

Conducteurs indiqués pour raccordement

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,14 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
avec embout, DIN 46228 pt 1, min.
0,14 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,14 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9028240000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025780000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • 推奨フェルール端子:
      9025790000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9028270000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9028290000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 공칭:
      1
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9028320000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
Reference text
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
13,4 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
10 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
12 A
Rated current, max. number of poles (Tu=40°C)
9 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 80 A

Données nominales selon CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
9,5 A
Rated current (Use group C / CSA)
9,5 A
Rated current (Use group D / CSA)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16

Dati di dimensionamento sec. UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
9,5 A
Rated current (Use group C / UL 1059)
9,5 A
Rated current (Use group D / UL 1059)
9,5 A
Section de raccordement de câble AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16

Emballage

Packaging
Boîte
VPE length
338 mm
VPE width
130 mm
VPE height
33 mm

Contrôles de type

Test: Durability of markings
  • Norme:
    CEI 61984 section 6.2 et 7.3.2 / 10.11 en tenant compte de CEI 60068-2-70 / 12.95
  • Test:
    marque d'origine, identification du type, pas, type de matériau, date horloge, marque d'agrément UL, marque d'agrément cULus
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Test: Misengagement (Non-interchangeability)
  • Norme:
    CEI 61984 section 6.3 et 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Clampable cross section
  • Standard:
    IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.75
    • Vezető típusa és keresztmetszete:
      H05V-K0.75
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Pull-out test
  • Standard:
    IEC 60999-1 szabvány, 9.5 / 11.99 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.75
    • Vezető típusa és keresztmetszete:
      H05V-K0.75
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Note importante

IPC conformity
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notes

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Le sertissage format A des embouts pour pinces à sertir PZ 1,5 (référence 9005990000) ou PZ 6/5 (référence 9011460000) pour les sections de conducteur plus importantes est conseillé.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Diamètre extérieur max. du conducteur 2,6 mm
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
