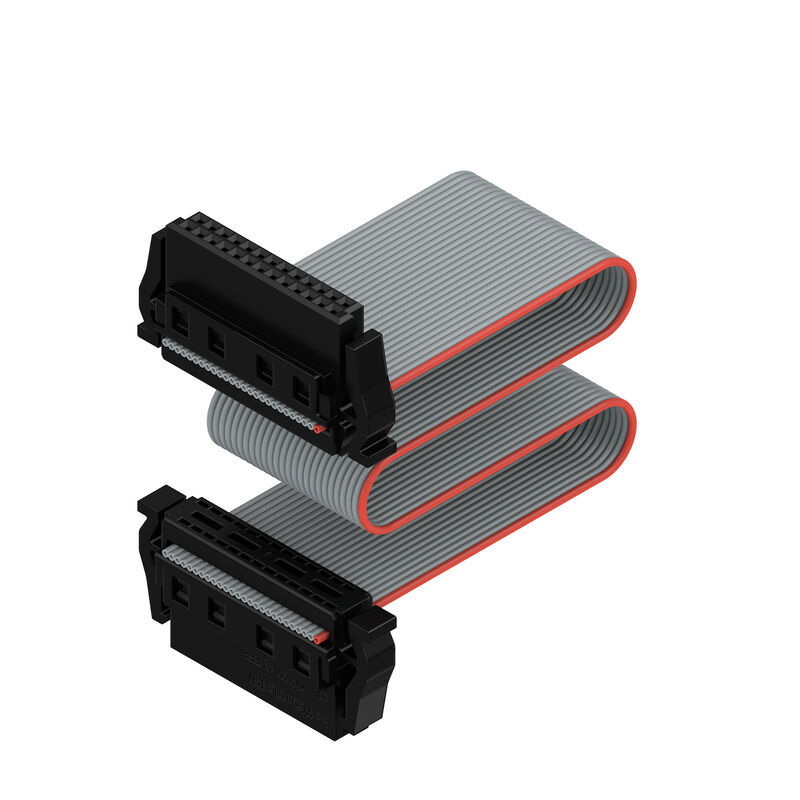

FC20 TN/26A S1 B BX
Product image

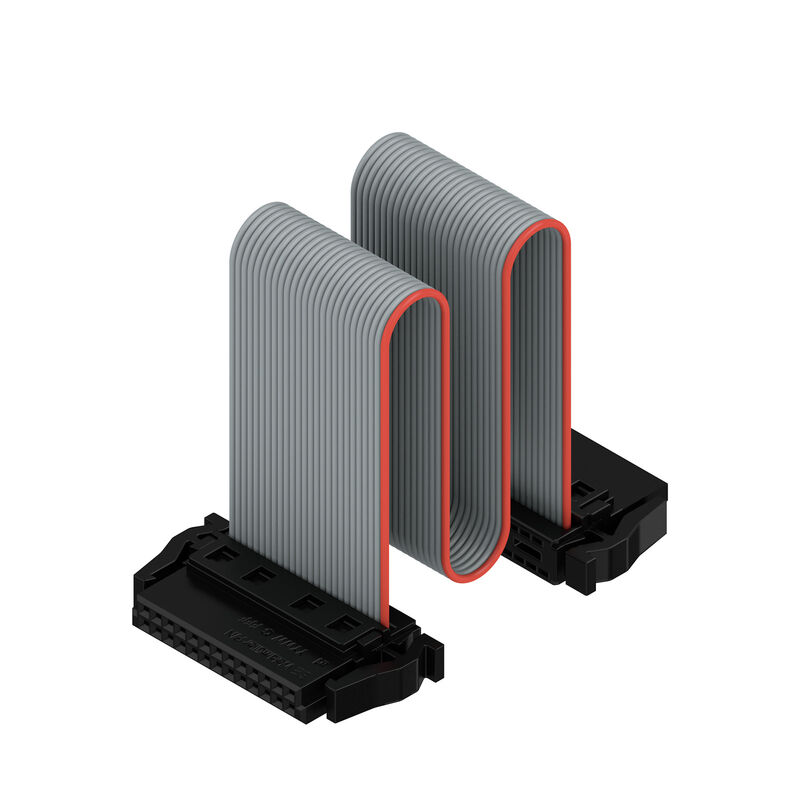

FC20 TN/26A S1 B BX
Product image
FC20 TN/26A S1 B BX
FC20 TN/26A S1 B BX
FC20 TN/26A S1 B BX

FC20 TN/26A S1 B BX

Ez a termék hamarosan már nem lesz elérhető.

Utolsó rendelési dátum: /Date(1798671600000)/

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 1.27 mm, Pólusszám: 26, Doboz

Cikkszám 2827100000
Adatlap letöltése Wsparcie inżynieryjne Pobieranie produktów
Kapcsolódó termékek 27
Tanúsítványok Általános rendelési adatok Dimensions and weights Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Vodiče vhodné k připojení Névleges adatok IEC szerint Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 1.27 mm, Pólusszám: 26, Doboz
Rendelési szám
2827100000
Típus
FC20 TN/26A S1 B BX
GTIN (EAN)
4064675363705
Qty.
10 Stück
Produkt-Kennzahlen
IEC: / 1.9 A
UL:
Verpackung
Box
Szállítás állapota
This article will no longer be available in the future.
Last order date
/Date(1798671600000)/

Dimensions and weights

Nettó tömeg
8,7 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Signal - NYÁK-NYÁK között
Csatlakozás típusa
IDC-csupaszolás nélküli csatlakozás
Vezetékcsatlakozás-technika
IDC terminal
Kabellänge
200 mm
Raszter mm-ben (P)
1,27 mm
Raster in Zoll (P)
0,05 "
Vezeték kimeneti irány
90°/270°
Pólusszám
26
Sorok száma
2
Érintkezősorok száma
2
Protection degree
IP20
Térfogati ellenállás
<25 mΩ
Plugging cycles
500
Fuerza de inserción/polo, máx.
0,6 N
Fuerza de extracción/polo, máx.
0,6 N

Anyagjellemzők

Szigetelőanyag
LCP
Szín
szürke
Színskála (hasonló)
RAL 7035
Szigetelési ellenállás
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact base material
Copper alloy
Contact material
Cu-alloy
Érintkező felület
Ni/Au
Layer structure of plug contact
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-40 °C
Temperatura de servicio, max.
125 °C

Vodiče vhodné k připojení

Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30/1, 30/7
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 30/1, 30/7

Névleges adatok IEC szerint

Névleges áram, min. pólusszám (Tu=20 °C)
1,9 A
Hézag, min.
0,4 mm
Kúszóút, min.
0,4 mm

Csomagolás

Csomagolás
Doboz
VPE hosszúság
155 mm
VPE szélesség
64 mm
VPE magasság
38 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Besorolások

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
