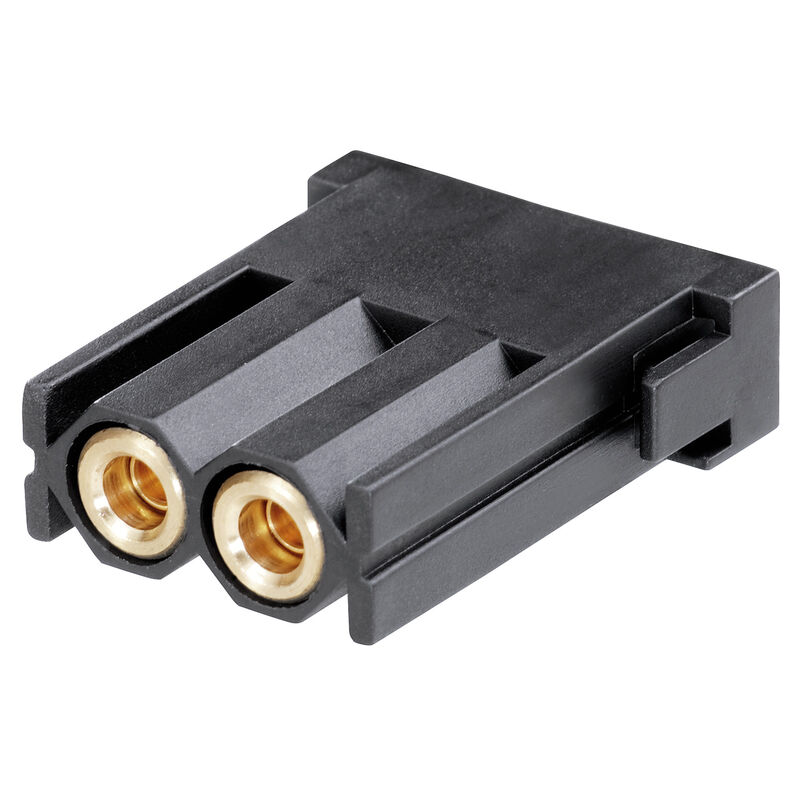

HDC-CM-2BPN2.5

HDC-CM-2BPN2.5

Złącza przemysłowe, wkład HDC, moduł ConCept

Nr. produktu 1894750000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Moduły pneumatyczne ConCept wymiary Dane ogólne wersja Klasyfikacje

Dopuszczenia

Dopuszczenia
![CE](/picture/CE.gif)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Złącza przemysłowe, wkład HDC, moduł ConCept
Nr zam.
1894750000
Typ
HDC-CM-2BPN2.5
GTIN (EAN)
4032248509225
Ilość
1 szt.

Wymiary i masa

Wysokość
40,4 mm
Wysokość (cale)
1,591 inch
Szerokość
11,4 mm
Szerokość (cale)
0,449 inch
Długość
34 mm
Długość (cale)
1,339 inch
Masa netto
26 g

Temperatury

Temperatura graniczna
-40 °C ... 80 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne
REACH SVHC
Lead 7439-92-1
SCIP
89f35219-185b-451d-94d0-702fad8bee24

Moduły pneumatyczne ConCept

Barwny
czarny
Ciśnienie kontrolne
10 bar
Droga włączania
4 mm
Klasa palności wg UL 94
V-0
Liczba zaworów
2
Materiał korpusu modułu
PA 6.6
materiał uszczelki
NBR
Odgrodzenie
Tak
Przekrój przyłącza (wewnątrz)
2,5 mm
Typ węża
stosować tylko węże PTFE

wymiary

długość cokołu
34 mm
Szerokość
11,4 mm
wysokość gniazda
40,4 mm

Dane ogólne

Barwny
czarny
Klasa palności wg UL 94
V-0
Liczba biegunów
2
Materiał izolacyjny
PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma)
Materiał podstawowy
poliamid, wzmocniony włóknem szklanym
Produkt o niskiej dymotwórczości wg DIN EN 45545-2
Tak
Rodzaj przyłącza
złącze węża (układ pneumatyczny)
Typ
złącze żeńskie
Typoszereg
moduł ConCept

wersja

Materiał podstawowy
poliamid, wzmocniony włóknem szklanym
Rodzaj przyłącza
złącze węża (układ pneumatyczny)

Klasyfikacje

ETIM 6.0
EC002943
ETIM 7.0
EC002943
ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 9.0
27-44-02-92
ECLASS 9.1
27-44-01-92
ECLASS 10.0
27-44-02-92
ECLASS 11.0
27-44-02-92
ECLASS 12.0
27-44-02-92
ECLASS 13.0
27-44-02-92
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
