IE-C6FP8LD0020M40L40-D
IE-C6FP8LD0020M40L40-D
Wiring
IE-C6FP8LD0020M40L40-D
Dimensioned drawing
IE-C6FP8LD0020M40L40-D
Dimensioned drawing

IE-C6FP8LD0020M40L40-D

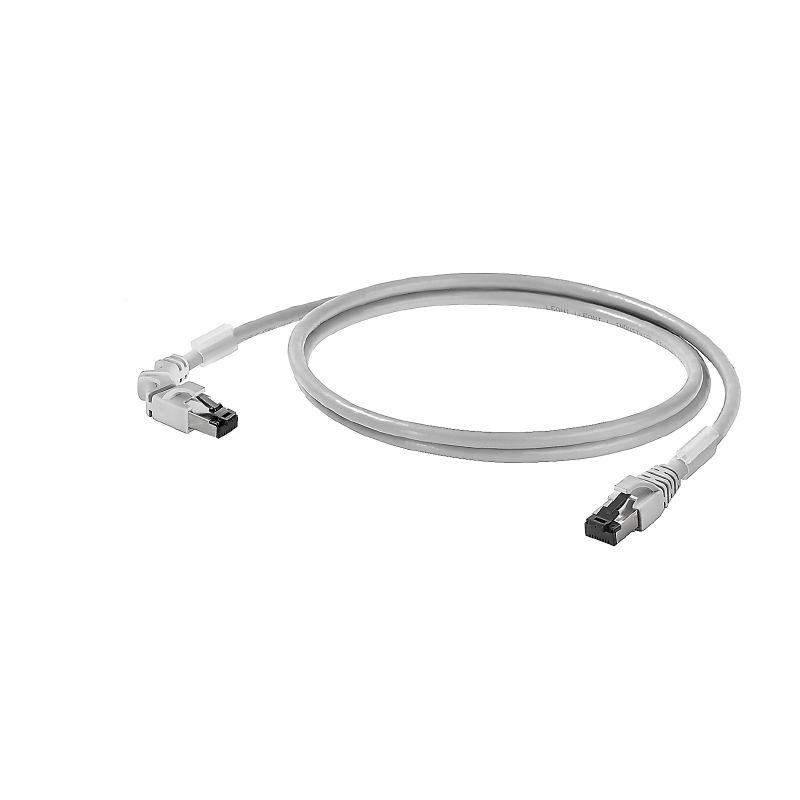

Kabel Patch, RJ45 IP 20, RJ45 IP 20, Kąt 90° w lewo, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 2 m

Nr. produktu 2703320020
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Właściwości elektryczne General standards Normy Struktura kabelu Propiedades eléctricas cable Mechanische und Materialeigenschaften Kabel Wtyczka wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E316369

Ogólne dane zamówieniowe

Version
Kabel Patch, RJ45 IP 20, RJ45 IP 20, Kąt 90° w lewo, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 2 m
Order No.
2703320020
Type
IE-C6FP8LD0020M40L40-D
GTIN (EAN)
4050118711394
Qty.
1 szt.

Wymiary i masa

Length
2 m
Długość (cale)
78,74 inch
Masa netto
89 g

Temperatury

Storage temperature
-20 °C...60 °C
Operating temperature
-20 °C...60 °C
Installation temperature
0 °C...50 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Właściwości elektryczne

Current-carrying capacity at 50 °C
1 A
PoE / PoE+
zgodnie z IEEE 802.3at

General standards

Application-specific communication cable facilities
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN 50173-1:2007
Certificate no. (cULus)
E316369
Connector standard
IEC 60603-7-51

Normy

Connector standard
IEC 60603-7-51

Struktura kabelu

Arrangement of wire cores
par trenzado
Colour sequence or wires - wire pairs
white - blue, white - orange, white - green, white - brown
Complete shielding
Экранирующая оплетка из медной проволоки
Cross-section
4*2*AWG 27/7 - 4*2*0,1 mm²
Insulation
PE
Insulation cross-section
1,04 mm
Material sheath
LSZH
Number of wires
8
Overlap of shielding braid
60 %
Sheath diameter, max.
5,9 mm
Sheath diameter, min.
5,5 mm
Sheathing colour
szary
Shielding
S/FTP
Strands
7
Wire pair shielding
Folia aluminiowa

Propiedades eléctricas cable

Capacity at 1 kHz
46 nF/km
Category
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Characteristic impedance
100 ± 15 Ω bei 1-100 MHz
Delay skew
2,5 ns/100m
Operating voltage
50 V DC
Operating voltage (UL rating)
30 V AC / 42.4 V DC
Resistance differential
5 %
Test voltage: wire-wire-shield
2,5 kV / DC przez 2 s

Mechanische und Materialeigenschaften Kabel

Colour
szürke
Halogen
bezhalogenowe, zgodnie z IEC 60754-2
Min. bending radius, once only
4 x średnica kabla
Resistance to spread of flame
zgodnie z wymaganiami IEC 60332-2-2
zgodnie z wymaganiami IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Wtyczka

Plug left
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane
Plug right
RJ45, IP20, styk męski, zakrzywiony 90° w lewo, wtyk, Tworzywo sztuczne, Ekranowane

wtyki lewe

Plug left
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Plug right
RJ45, IP20, styk męski, zakrzywiony 90° w lewo, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
