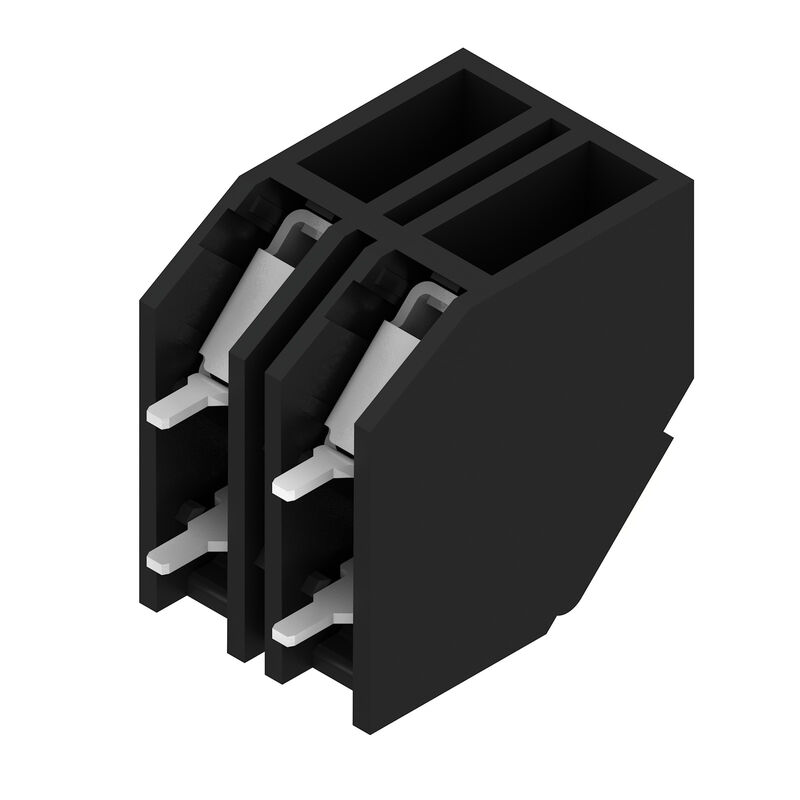

LSF-SMT 5.08/02/135 1.5SN BK TU
Изображение изделия
LSF-SMT 5.08/02/135 1.5SN BK TU
Изображение изделия
LSF-SMT 5.08/02/135 1.5SN BK TU
Dimensional drawing
LSF-SMT 5.08/02/135 1.5SN BK TU
Graph
LSF-SMT 5.08/02/135 1.5SN BK TU
Graph
LSF-SMT 5.08/02/135 1.5SN BK TU
Graph
LSF-SMT 5.08/02/135 1.5SN BK TU
Graph

LSF-SMT 5.08/02/135 1.5SN BK TU

Клемма печатной платы, 5.08 mm, Количество полюсов: 2, 135°, Длина штифта для припайки (l): 1.5 mm, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Tube

№ продукта 1884730000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 36
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 5.08 mm, Количество полюсов: 2, 135°, Длина штифта для припайки (l): 1.5 mm, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Tube
Заказ №
1884730000
Тип
LSF-SMT 5.08/02/135 1.5SN BK TU
GTIN (EAN)
4032248489305
Кол.
59 Штука
Продуктное отношение
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Упаковка
Tube

Размеры и массы

Глубина
12,7 mm
Глубина (дюймов)
0,5 inch
Высота
14,4 mm
Высота (в дюймах)
0,567 inch
Высота, мин.
12,9 mm
Ширина
9,28 mm
Ширина (в дюймах)
0,365 inch
Масса нетто
2,22 g

Температуры

Температура при длительном использовании, макс.
120 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0.023 kg CO2 eq.

Системные параметры

Product family
OMNIMATE Signal — серия LSF
Wire connection method
PUSH IN с исполнительным устройством
Mounting onto the PCB
Соединение THT/THR под пайку
Conductor outlet direction
135°
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Number of poles
2
Количество полюсных рядов
1
disponible por parte del cliente
Нет
Количество рядов
1
Solder pin length (l)
1,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Dimensioner för lödstift
0,35 x 0,8 mm
Размеры выводов под пайку = допуск d
0 / -0,1 mm
Diámetro de la perforación (D)
1,1 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
2
Длина зачистки изоляции
8 mm
L1 в мм
5,08 mm
L1 в дюймах
0,2 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Степень защиты
IP20
Объемное сопротивление
1,60 мОм

Данные о материалах

Изоляционный материал
LCP GF
Цветовой код
черный
Цвет элементов управления
белый
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Структура слоев соединения под пайку
4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,13 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
0,75 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025760000
  • Сечение подсоединяемого провода:
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025770000
  • Сечение подсоединяемого провода:
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0690700000
  • Сечение подсоединяемого провода:
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9021040000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
15 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
500 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 80 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1664286
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Referencia para valores de homologación
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Instituto (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
12 A
Rated current (Use group D / UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Tube
VPE length
554 mm
VPE width
21 mm
VPE height
17 mm
Surface resistance
Rs = 109 - 1012 Ω

Типовые испытания

테스트: 표시 내구성
  • Стандарт:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, сертификация и маркировка UL, прочность
  • Оценивание:
    доступно
Test: Clampable cross section
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Test for damage to and accidental loosening of conductors
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Pull-out test
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      H05V-U0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные цвета кнопки по запросу
• Рабочее усилие скользящего контакта макс. 40 Н
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
