SAIL-M12WM12G-PB-1.5D
SAIL-M12WM12G-PB-1.5D
Dibujo acotado
Male, angled
SAIL-M12WM12G-PB-1.5D
Dibujo acotado
Straight socket
SAIL-M12WM12G-PB-1.5D
Esquema de conexiones

SAIL-M12WM12G-PB-1.5D

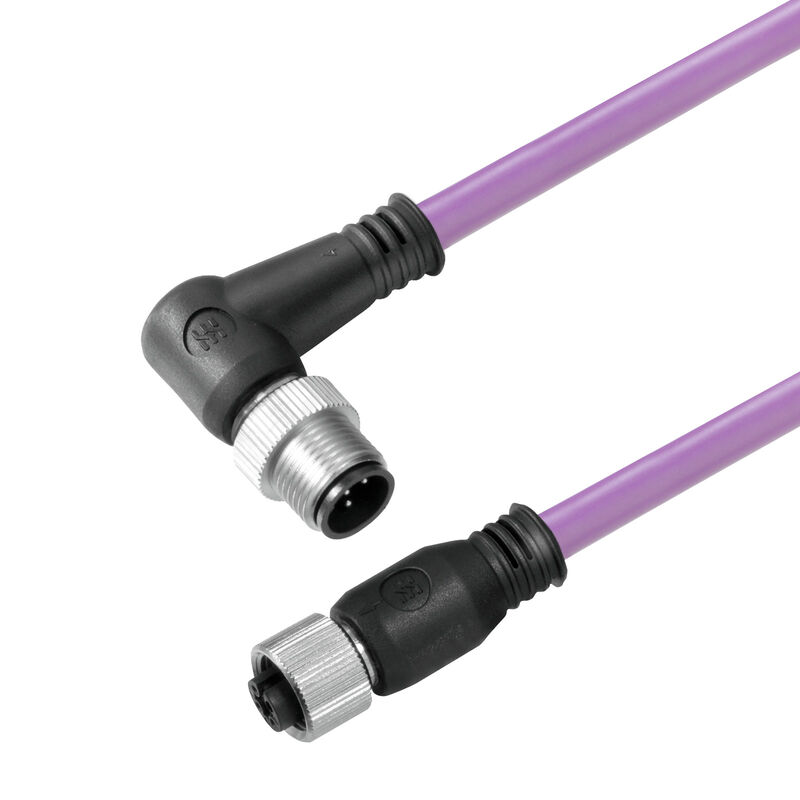

Cable bus, Cable de conexión, M12 / M12, Número de polos: 2, 1.5 m, Macho, acodado - Hembra, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1062320150
Descargar hoja de datos Descargas de productos Soporte técnico
Productos relacionados 4
Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Conector izquierdo Conector derecho Imágenes del producto Clasificaciones Homologaciones

Datos generales para pedido

Versión
Cable bus, Cable de conexión, M12 / M12, Número de polos: 2, 1.5 m, Macho, acodado - Hembra, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Código
1062320150
Tipo
SAIL-M12WM12G-PB-1.5D
GTIN (EAN)
4032248812431
Cantidad
1  Pieza

Dimensiones y pesos

Peso neto
139  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Aceleración
5  m/s²
Aislamiento
TPE
Apantallado
Sí
Apto para cadena de arrastre
Sí
Cable híbrido
No
Ciclos de flexión
2 Mio
Color de revestimiento
violeta
Código de color
rojo
verde
Diámetro exterior
7.8 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20236 (80 °C / 30 V)
Gama de temperatura, fija
-40...70 °C
Gama de temperatura, móvil
-20...60 °C
Halógenos
No
Longitud de cable
1,5  m
Longitud del conductor configurable
No
Material de la funda
PUR
Número de polos
2
Radio de flexión mín., con movimiento
12 x diámetro del cable
Radio de flexión mín., fijo
7,5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistente a las salpicaduras de soldadura
No
Reticulado por radiación
No
Sección del conductor (impresión/online)
PUR 0,25 mm² / PVC 0,34 mm²
Sección del conductor AWG
AWG 24
Velocidad
3  m/s

Datos técnicos generales

Ciclos de enchufado
≥ 100
Codificación
Codificación B
Grado de polución
3
Intensidad nominal
4  A
LED
No
Material capotas
PUR
Material de contacto
Ni/Au
Material del anillo roscado
laton, niquelado
Par de apriete
M12: 0,8 - 1,2 Nm
puenteado
No
Rango de temperatura caja
-25…+80 °C
Rosca de conexión
M12 / M12
Superficie de contacto
bañado en oro
Tensión nominal
250  V
Tipo de protección
IP67
Versión
Macho, acodado - Hembra, recto

Propiedades eléctricas

Tensión nominal
250  V

Normas generales

N.º de certificado (cULus)
E307231

Conector izquierdo

Clavija de conexión izquierda
M12, Codificación B, IP67, contacto macho, acodado 90°, Plástico, con apantallamiento

Conector derecho

Clavija de conexión derecha
M12, Codificación B, IP67, contacto hembra, recto, Plástico, con apantallamiento

Imágenes del producto

Título de ilustración-05
Esquema de polos
Dibujo leyenda-05
Pin
Título de ilustración-06
Esquema de polos
Dibujo leyenda-06
Socket
Título de ilustración-08
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231
