SAIP-M12GM12W-5-1.5U
SAIP-M12GM12W-5-1.5U
Maßzeichnung
Male, straight
SAIP-M12GM12W-5-1.5U
Maßzeichnung
Angled socket
SAIP-M12GM12W-5-1.5U
Polbild
M12, pin, A-coded
SAIP-M12GM12W-5-1.5U
Polbild
Socket
SAIP-M12GM12W-5-1.5U
Schaltbild
SAIP-M12GM12W-5-1.5U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12GM12W-5-1.5U

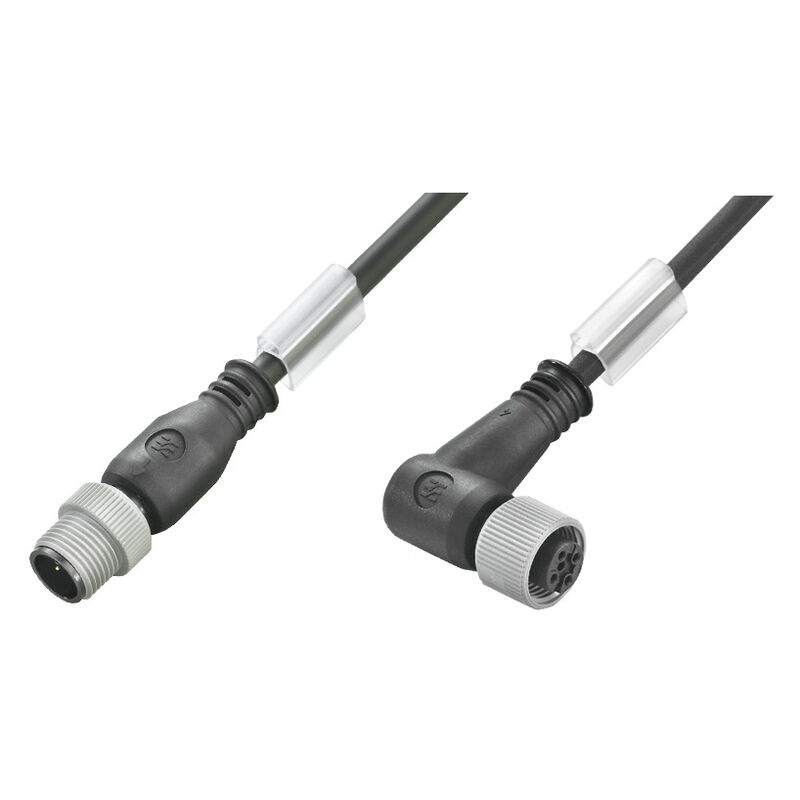

Sensor/actuator line, Connecting line, M12 / M12, Number of poles : 5, 1.5 m, pin, straight - socket, 90°, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Ürün No. 1108890150
Veri sayfasını indir Ürün İndirmleri Technická podpora
Accessoires 7 Autres produits de la même gamme 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Specyfikacje techniczne kabla PB46 Общие технические данные Elektrische Eigenschaften Normas generales Standards Stecker links Stecker rechts Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

General ordering data

Ausfuehrung
Sensor/actuator line, Connecting line, M12 / M12, Number of poles : 5, 1.5 m, pin, straight - socket, 90°, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Best.-Nr.
1108890150
Art
SAIP-M12GM12W-5-1.5U
GTIN (EAN)
4032248887934
Qty.
1 adet

Dimensions and weights

Net weight
66 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,34 mm²
Anzahl der Adern
5
Außendurchmesser
4.7 mm ± 0.15 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
12 Mio.
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
braun
weiß
blau
schwarz
grau
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Geschirmt
Nein
Geschwindigkeit
3,33 m/s
Halogene
Nein
Hydrolyse- und mikrobenbeständig
Ja
Isolation
PP
Kabellänge
1,5 m
Konfigurierbare Kabellänge
Nein
LABS-frei
Ja
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
schwarz (ähnlich RAL 9005)
Mantelmaterial
PUR
Polzahl
5
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Strahlenvernetzt
No
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Ölbeständigkeit
Yes

PB46 Общие технические данные

Anschlussgewinde
M12/M12
Ausführung
Stift, gerade – Buchse, 90°
Codierung
A-codiert
Cykly zapojování
≥ 100
Gehäusebasismaterial
PUR
Jmenovité napětí
60 V
Jmenovitý proud
4 A
Kontaktoberfläche
vergoldet
LED
Nein
Materiál kroužku se závitem
Kunststoff
Odpor izolace
108 Ω
propojeno můstkem
Nein
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
Vissé
Tightening torque
M12(플라스틱): 0.9 - 1.1 Nm
Závažnost znečištění
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
60 V

Normas generales

Steckverbinder Norm
IEC 61076-2-101
Zertifikat-Nr. (cULus)
E307231

Standards

Steckverbinder Norm
IEC 61076-2-101

Stecker links

Prise de raccordement à gauche
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Clavija de conexión derecha
M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, ungeschirmt

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
