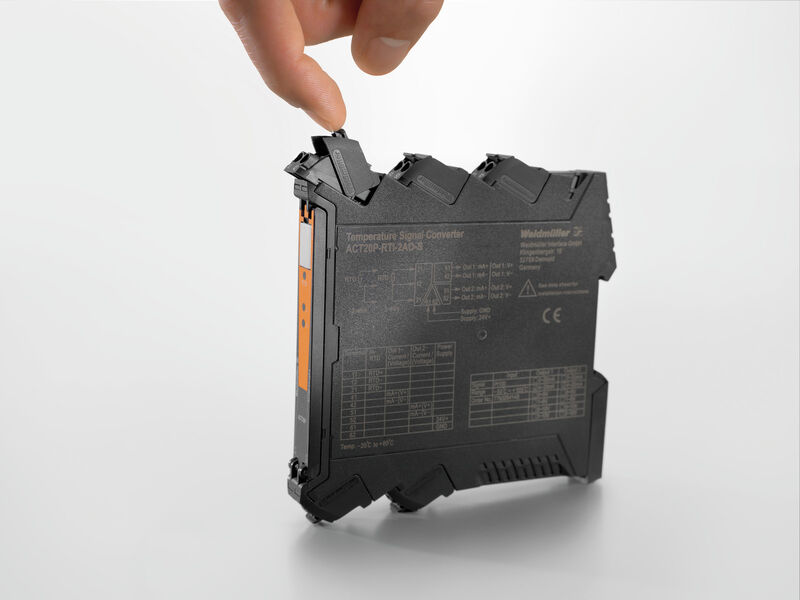

ACT20P-CI1-CO-OLP-P

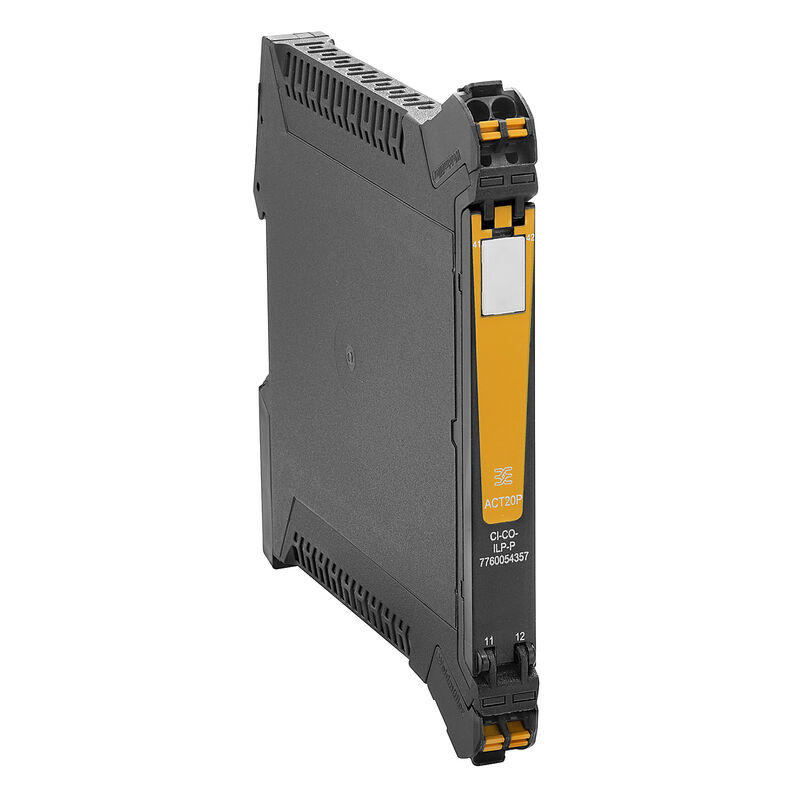

Aisladores pasivos, Entrada : 0-20 mA, Salida : 4-20 mA, (alimentado por bucle de corriente), Convertidor - separador de señales, Alimentado por bucle de corriente de salida
N.º de artículo
7760054353
Propiedades
| Versión | Aisladores pasivos, Entrada : 0-20 mA, Salida : 4-20 mA, (alimentado por bucle de corriente), Convertidor - separador de señales, Alimentado por bucle de corriente de salida |
| Código | 7760054353 |
| Tipo | ACT20P-CI1-CO-OLP-P |
| GTIN (EAN) | 4050118559460 |
| Cantidad | 1 Pieza |

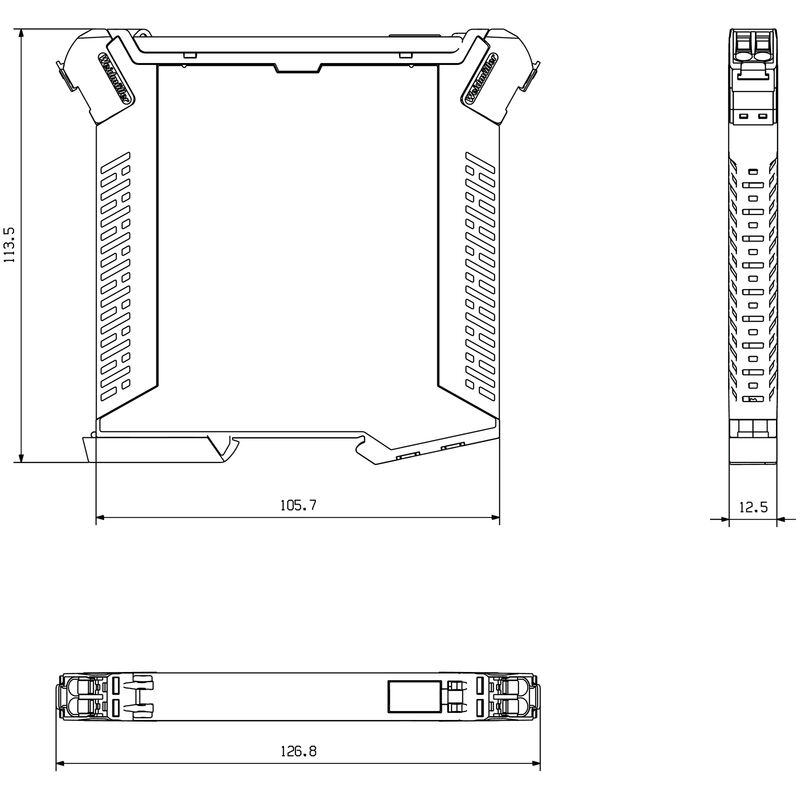

| Profundidad | 114 mm |
| Profundidad (pulgadas) | 4,488 inch |
| Altura | 127,1 mm |
| Altura (pulgadas) | 5,004 inch |
| Anchura | 12,5 mm |
| Anchura (pulgadas) | 0,492 inch |
| Peso neto | 140 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -20 °C...60 °C |
| Humedad a temperatura de servicio | 0...95 % (sin condensación) |
| Humedad | 5...95 % (sin condensación) |
| SIL según IEC 61508 | Ninguno |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Caída de tensión, entrada de corriente | <3 V |
| Corriente de entrada | 0...20 mA |
| Número de entradas | 1 |
| Sensor |
Fuente de corriente
Sensor de 4 hilos (con su propia fuente de alimentación) |
| Corriente de resistencia de carga | ≤ 600 Ω |
| Corriente de salida | 4...20 mA, alimentado por corriente de bucle |
| Número de salidas | 1 |
| Tipo |
pasivo
el control conectado debe ser activo |
| Carril | TS 35 |
| Coeficiente de temperatura | ≤ 100 ppm/K |
| Configuración | ninguna |
| Precisión | < 0,1 % del valor final |
| Separación galvánica | Separador de 2 vías |
| Tensión de alimentación |
mediante bucle de corriente de salida
min. 12 V DC/ max. 30 V DC |
| Tiempo de respuesta | ≤ 1 ms |
| Tipo de protección | IP20 |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Normas EMC |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| Separación galvánica | Separador de 2 vías |
| Sobretensión de choque fijo | 4 kV (1,2/50 µs) |
| Tensión de aislamiento | 2 kV entradas / salidas |
| Tensión nominal | 300 V |
| identificar | II 3 G Ex ec IIC T6 Gc |

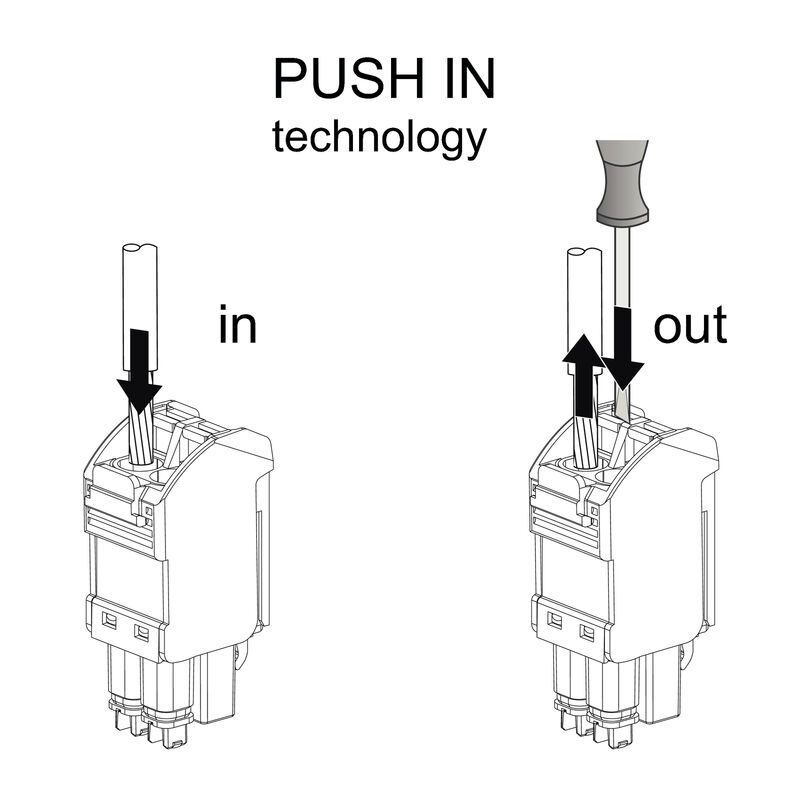

| Tipo de conexión | PUSH IN |
| Par de apriete, min. | 0,4 Nm |
| Par de apriete, max. | 0,6 Nm |
| Sección de embornado, conexión nominal | 2,5 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Sección de conexión del conductor, rígido, min. | 0,2 mm² |
| Sección de conexión del conductor, rígido, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Información de producto |
El aislador pasivo fijo monocanal ACT20P-CIX-CO-OLP-S aísla las señales de fuente de corriente analógicas estándar. Una señal de corriente de entrada analógica se convierte linealmente en una señal de corriente de salida analógica y galvánicamente aislada. El dispositivo se alimenta mediante un bucle de corriente de salida. Propiedades
|
| Homologación/certificado/documento de conformidad |
[ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103115)
[IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103116) [UL Certification (hazardous location)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178189) [UL Certification (US-CAN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178190) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_158018) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206102) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054353) |
| Documentación del usuario | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_158010) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Homologaciones |       |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURusEX) | E338066 |
| N.º de certificado (cULus) | E469563 |
