Propiedades

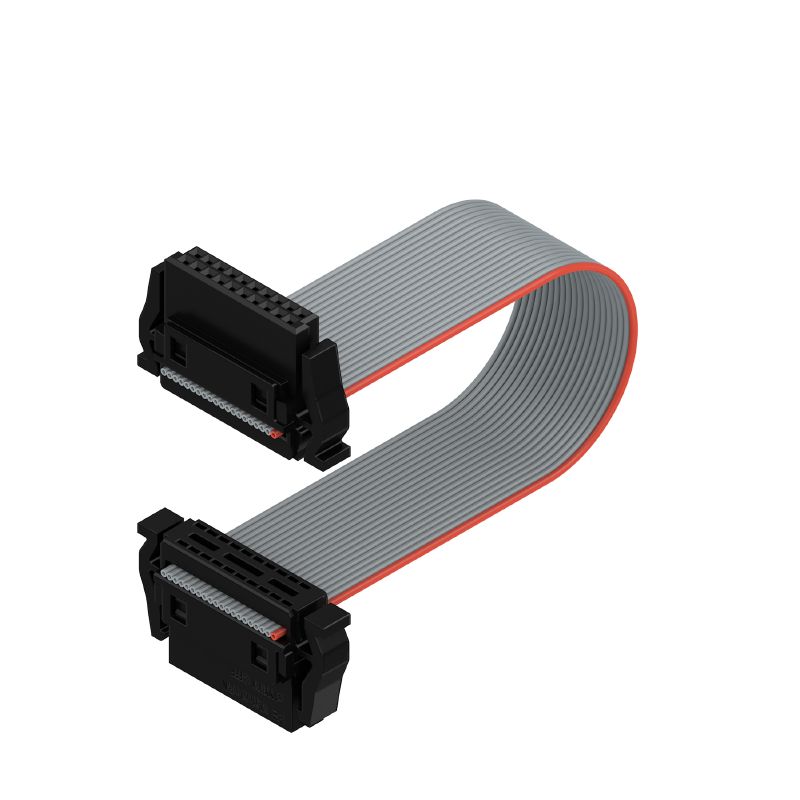

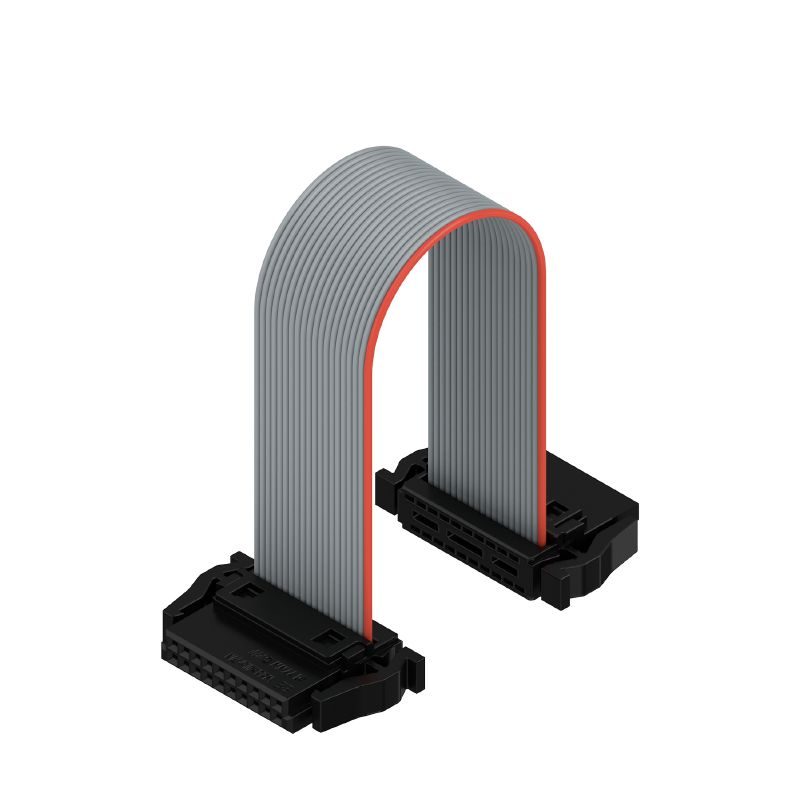

| Versión | Conector para placa c.i., enchufe hembra, Paso en mm (P): 1.27 mm, Número de polos: 20, Caja |
| Código | 2827000000 |
| Tipo | FC10 PN/20A S1 B BX |
| GTIN (EAN) | 4064675363606 |
| Cantidad | 10 Pieza |
| Valores característicos del producto |
IEC: / 1.9 A UL: |
| Embalaje | Caja |
| Longitud | 12,2 mm |
| Longitud (pulgadas) | 0,48 inch |
| Peso neto | 4,3 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | Señal OMNIMATE - De placa a placa |
| Tipo de conexión | Conexión de bornes por desplazamiento del aislante (IDC) |
| Técnica de conexión de conductores | Borne IDC |
| Longitud de cable | 100 mm |
| Paso en mm (P) | 1,27 mm |
| Paso en pulgadas (P) | 0,05 " |
| Dirección de salida de conductor | 90°/270° |
| Número de polos | 20 |
| Número de series | 2 |
| Número de filas de polos | 2 |
| Tipo de protección | IP20 |
| Resistencia de paso | <25 mΩ |
| Ciclos de enchufado | 500 |
| Fuerza de inserción/polo, máx. | 0,6 N |
| Fuerza de extracción/polo, máx. | 0,6 N |
| Materiales aislantes | LCP |
| Color | gris |
| Carta de colores (similar) | RAL 7035 |
| Resistencia de aislamiento | ≥ 20 MΩ |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material del contacto | aleación de cobre |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | Ni/Au |
| Estructura de capas del contacto del conector | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -20 °C |
| Temperatura de servicio, max. | 105 °C |
| Sección de conexión del conductor AWG, min. | AWG 30/1, 30/7 |
| Sección de conexión del conductor AWG, máx. | AWG 30/1, 30/7 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 1,9 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 1,65 A |
| Distancia de fuga, mín. | 0,4 mm |
| Distancia mín. | 0,4 mm |
| Embalaje | Caja |
| Longitud de VPE | 123 mm |
| Anchura VPE | 88 mm |
| Altura de VPE | 29 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_237068) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2827000000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conformidad |
