Propiedades

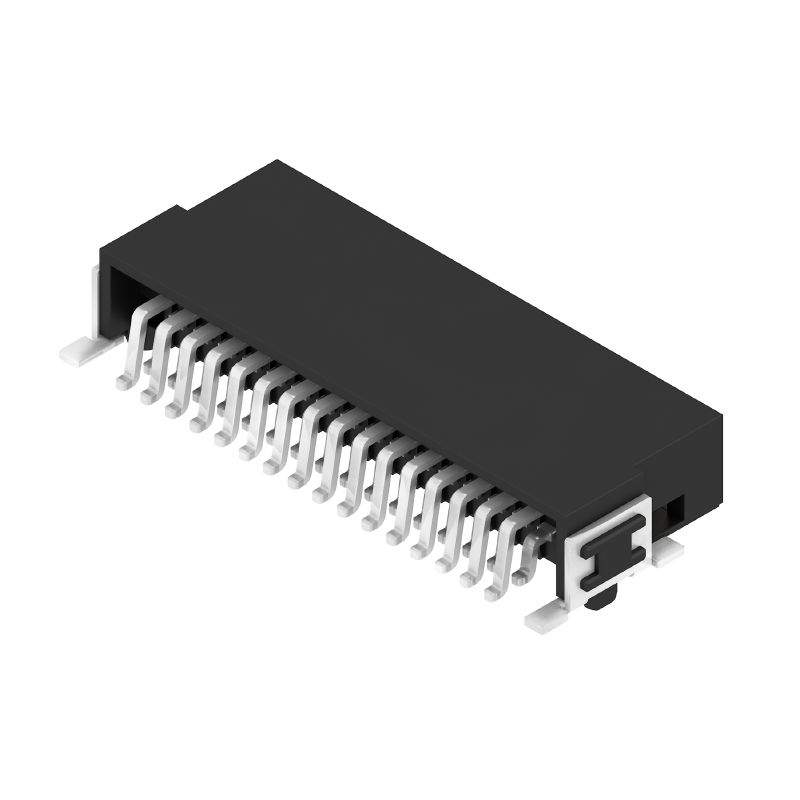

| Versión | Conector para placa c.i., Conector macho, Conexión por soldadura SMD, Paso en mm (P): 1.27 mm, Número de polos: 32, 90°, Tape |
| Código | 2747200000 |
| Tipo | FMH S1/32H F1 B RL |
| GTIN (EAN) | 4064675001041 |
| Cantidad | 560 Pieza |
| Valores característicos del producto |
IEC: / 2.8 A UL: 150 V |
| Embalaje | Tape |
| Profundidad | 10,6 mm |
| Profundidad (pulgadas) | 0,417 inch |
| Altura | 4,25 mm |
| Altura (pulgadas) | 0,167 inch |
| Anchura | 25,4 mm |
| Anchura (pulgadas) | 1 inch |
| Peso neto | 3,714 g |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Familia del producto | Señal OMNIMATE - De placa a placa |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura SMD |
| Paso en mm (P) | 1,27 mm |
| Paso en pulgadas (P) | 0,05 " |
| Angulo de salida | 90° |
| Número de polos | 32 |
| Número de terminales de soldadura por polo | 1 |
| Coplanaridad: | 0,1 mm |
| Número de series | 1 |
| Número de filas de polos | 2 |
| Tipo de protección | IP20 |
| Resistencia de paso | <25 mΩ |
| Ciclos de enchufado | 500 |
| Fuerza de inserción/polo, máx. | 0,6 N |
| Fuerza de extracción/polo, máx. | 0,6 N |
| Materiales aislantes | LCP |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | IIIa |
| Resistencia de aislamiento | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material del contacto | aleación de cobre |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | Oro sobre níquel |
| Estructura de capas del contacto del conector | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -55 °C |
| Temperatura de servicio, max. | 125 °C |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 2,8 A |
| Distancia de fuga, mín. | 0,4 mm |
| Distancia mín. | 0,4 mm |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Tensión nominal (UL 1977) (obsoleto) | 150 V |
| Embalaje | Tape |
| Longitud de VPE | 350 mm |
| Anchura VPE | 345 mm |
| Altura de VPE | 135 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224289) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747200000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E92202 |
