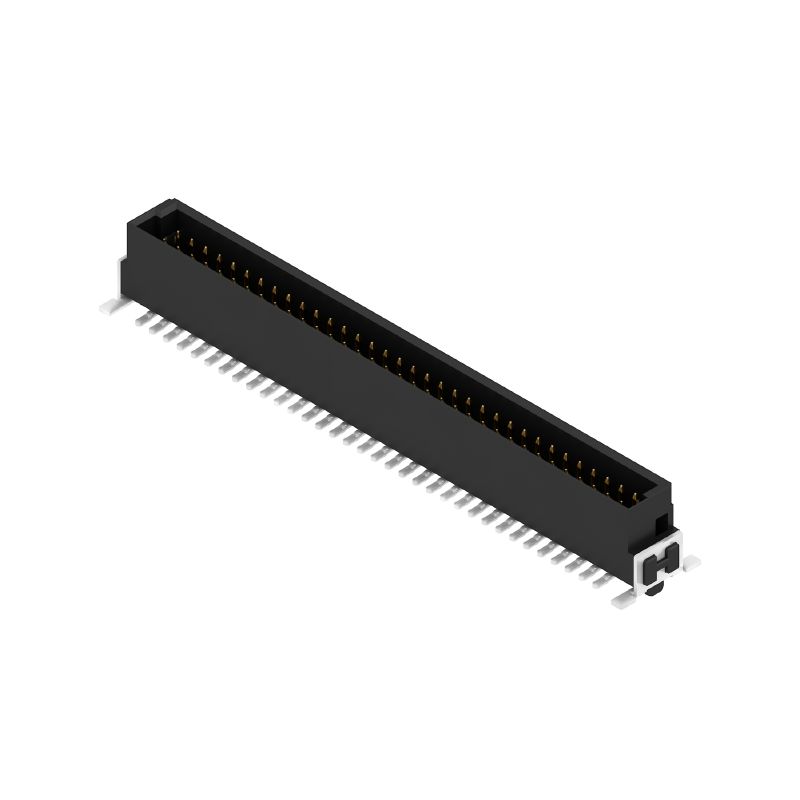

FMH1 S1/68V F1 B RL
제품 이미지
FMH1 S1/68V F1 B RL
제품 이미지
FMH1 S1/68V F1 B RL
Dimensional drawing
FMH1 S1/68V F1 B RL
상세 도면
FMH1 S1/68V F1 B RL
감소 곡선
FMH1 S1/68V F1 B RL

FMH1 S1/68V F1 B RL

Zásuvný konektor PCB plug in, řada kolíků, Pájené připojení SMD, Rozteč v mm (P): 1.27 mm, Počet pólů: 68, 180°, Tape

항목 번호 2747050000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
대상 상대품: 4 관련 제품 9
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti 환경 제품 규정 준수 Systemkennwerte Material data Bemessungsdaten nach IEC UL 1977에 따른 정격 데이터 Verpackungen Indicación importante Klasyfikacje

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E92202

Všeobecné objednací údaje

버전
Zásuvný konektor PCB plug in, řada kolíků, Pájené připojení SMD, Rozteč v mm (P): 1.27 mm, Počet pólů: 68, 180°, Tape
주문 번호
2747050000
유형
FMH1 S1/68V F1 B RL
GTIN(EAN)
4064675001188
수량
280 items
제품 데이터
IEC: / 2.8 A
UL: 150 V
패키징
Tape

Rozměry a hmotnosti

깊이
7.4 mm
깊이 (인치)
0.291 inch
높이
7.6 mm
Height (inches)
0.299 inch
너비
48.26 mm
폭 (인치)
1.9 inch
순중량
2.143 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Systemkennwerte

제품군
OMNIMATE Signal – Board-to-Board
결선 유형
Raccordement sur platine
PCB에 장착
SMD 용접 결선
피치(mm)(P)
1.27 mm
피치(인치)(P)
0.05 "
외향 엘보
180°
극 수
68
폴당 용접 핀 수
1
공면:
0.1 mm
행 수
1
핀 시리즈 수량
2
보호 등급
IP20
볼륨 저항
<25 mΩ
플러그 주기
500
플러깅 힘/폴, 최대
0.6 N
당기는 힘 / 폴, 최대
0.6 N

Material data

절연재
LCP
컬러 코드
nero
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
IIIa
절연 저항
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
UL 94 가연성 등급
V-0
접점 기본 재질
구리 합금
접점 재질
구리 합금
접점 표면
금 도금 니켈
플러그 접점의 레이어 구조
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-55 °C
작동 온도, 최대
125 °C

Bemessungsdaten nach IEC

정격 전류, 극 수(Tu=20°C)
2.8 A
연면거리, 분
0.4 mm
최소간격, 분
0.4 mm

UL 1977에 따른 정격 데이터

승인값 참조
사양은 최대값, 상세정보 - 승인서 참조
정격 전압(UL 1977)(구형)
150 V

Verpackungen

패키징
Tape
VPE 길이
361 mm
VPE 폭
346 mm
VPE 높이
148 mm

Indicación importante

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.

Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
