FP PRO TOP3 24/20 2P

Fuente de alimentación FieldPower®, IP65, cerrado, en estado completo, 20 A, 24 V, DC, Borne IDC, PUSH IN, M12, codificación A

N.º de artículo 2743450000

Propiedades

Datos generales para pedido

Versión	Fuente de alimentación FieldPower®, IP65, cerrado, en estado completo, 20 A, 24 V, DC, Borne IDC, PUSH IN, M12, codificación A
Código	2743450000
Tipo	FP PRO TOP3 24/20 2P
GTIN (EAN)	4050118846966
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	220 mm
Profundidad (pulgadas)	8,661 inch
Altura	196 mm
Altura (pulgadas)	7,717 inch
Anchura	196 mm
Anchura (pulgadas)	7,717 inch
Peso neto	4.211 g

Temperaturas

Temperatura de almacenamiento	-10 °C...60 °C
Temperatura de servicio	-25 °C...45 °C

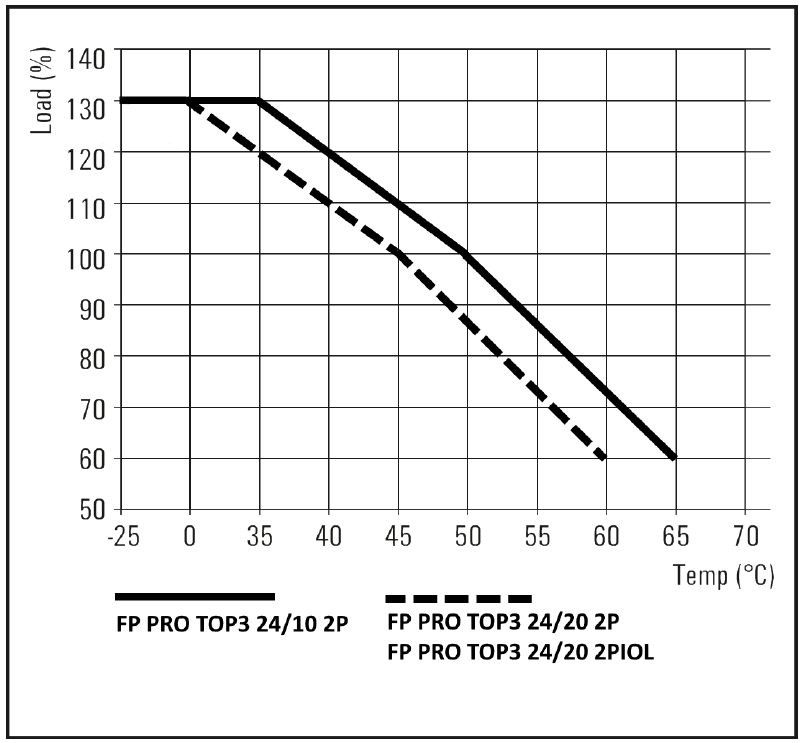

Gama de temperaturas de servicio	-25 °C ... +45 °C (regard derating) Start up ≥ -40 °C
Humedad	35…85 %, sin condensación ni congelación

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	7645f3b1-6db9-495d-9e21-ab1d894aff05

Entrada

Consumo de corriente AC	1,5 A @ 400 V DC / 2 A @ 320 V AC
Fusible de entrada (interno)	5 A F (6,3 x 32 mm)
Fusible previo recomendado	3 - 5 A, Char C
Gama de tensión de entrada DC	450...800 V DC (max. 500 V DC acc. to UL508)
Intensidad de conexión	máx. 10 A
Protección de sobretensión	Varistor
Rango de tensión de entrada AC	3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Sistema de conexión	Borne IDC
Técnica de conexión de conductores	Borne IDC PUSH IN
Zona de frecuencia AC	45…65 Hz

Salida

Característica de iniciación	ver curva característica
Corriente de salida	20 A
Corriente de salida nominal para U_nominal	20 A @ 60 °C
Corriente nominal ajustable	No
Potencia de salida	480 W
Protección de sobretensión	Varistor
Retardo de conexión	1 s
Tensión de salida	24 V
Tensión de salida, max.	28,8 V
Tensión de salida, min.	22,5 V
Tensión de salida, observacione	(ajustable con potenciómetro)
Tensión nominal de salida	24 V DC ± 1 %
Tipo de tensión de salida	DC
Técnica de conexión de conductores	Borne IDC PUSH IN

Datos generales

Categoría de sobretensión	III II
Humedad	35…85 %, sin condensación ni congelación
Indicación de montaje	Tornillos de la tapa incluidos
Normas	UL 508
Protección contra cortocircuito	Sí interno
Tipo de protección	IP65 cerrado en estado completo

Coordenadas de aislamiento

Categoría de sobretensión

III
II

Datos de conexión (entrada)

Sistema de conexión

Borne IDC

Entrada

Consumo de corriente AC	1,5 A @ 400 V DC / 2 A @ 320 V AC
Fusible previo recomendado	3 - 5 A, Char C
Gama de tensión de entrada DC	450...800 V DC (max. 500 V DC acc. to UL508)
Protección de sobretensión	Varistor
Rango de tensión de entrada AC	3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Zona de frecuencia AC	45…65 Hz
Intensidad de conexión	máx. 10 A
Fusible de entrada (interno)	5 A F (6,3 x 32 mm)

Salida

Característica de iniciación	ver curva característica
Corriente de salida	20 A
Corriente nominal ajustable	No
Potencia de salida	480 W
Retardo de conexión	1 s
Tensión de salida	24 V
Tensión de salida, max.	28,8 V
Tensión de salida, min.	22,5 V
Tensión de salida, observacione	(ajustable con potenciómetro)
Tipo de tensión de salida	DC
Tensión nominal de salida	24 V DC ± 1 %
Corriente de salida nominal para U_nominal	20 A @ 60 °C

Capacidad de sujeción

Datos de conexión - contacto elemento Sector / Alimentación

Técnica de conexión de conductores:

PUSH IN
Dimensión caña destornillador de la herramienta de operación:

0,6 x 3,5 mm
Longitud de desaislado:

14 mm
Número de polos:

5
Sección de conexión del conductor, macizo, máx.:

6 mm²
Sección de conexión del conductor, macizo, mín.:

0,5 mm²
Sección de conexión del conductor, semirrígido, máx.:

6 mm²
Sección de conexión del conductor, semirrígido, mín.:

0,5 mm²
Sección de conexión del conductor, semirrígido fino, máx.:

10 mm²
Sección de conexión del conductor, semirrígido fino, mín.:

0,5 mm²
Sección de conexión del conductor, semirrígido muy fino, máx.:

6 mm²
Sección de conexión del conductor, semirrígido muy fino, mín.:

0,5 mm²
Sección de conexión del conductor con terminal tubular de cable:
- Tipo del terminal tubular:

  12 mm con cuello de plástico
- Estándar:

  DIN 46228/1
- Sección, mín.:

  0,5 mm²
- Sección, máx.:

  6 mm²
- Tipo del terminal tubular:

  12 mm con cuello de plástico
- Estándar:

  DIN 46228/4
- Sección, mín.:

  0,5 mm²
- Sección, máx.:

  6 mm²
- Tipo del terminal tubular:

  8 mm con cuello de plástico
- Estándar:

  DIN 46228/1
- Sección, mín.:

  0,5 mm²
- Sección, máx.:

  6 mm²
- Tipo del terminal tubular:

  8 mm con cuello de plástico
- Estándar:

  DIN 46228/4
- Sección, mín.:

  0,5 mm²
- Sección, máx.:

  6 mm²
- Tipo del terminal tubular:

  Terminales tubulares dobles
- Sección, mín.:

  0,5 mm²
- Sección, máx.:

  6 mm²

Datos de conexión - elemento de contacto bus de potencia

Técnica de conexión de conductores:

Conexión de bornes por desplazamiento del aislante (IDC)
Dimensión caña destornillador de la herramienta de operación:

0,6 x 3,5 mm
Número de polos:

5
Sección de conexión del conductor, macizo, máx.:

6 mm²
Sección de conexión del conductor, macizo, mín.:

1,5 mm²
Sección de conexión del conductor, semirrígido, máx.:

6 mm²
Sección de conexión del conductor, semirrígido, mín.:

2,5 mm²
Sección de conexión del conductor, semirrígido fino, máx.:

6 mm²
Sección de conexión del conductor, semirrígido fino, mín.:

2,5 mm²
Sección de conexión del conductor, semirrígido muy fino, máx.:

6 mm²
Sección de conexión del conductor, semirrígido muy fino, mín.:

2,5 mm²

Valores nominales según IEC

Datos nominales según IEC para clavija de conexión con fusible	Tipo de tensión: AC Number of phases: 3 Estándar: IEC 61984, IEC 60947-7-3 Rated voltage: 36 V Sobretensión de choque nominal: 6 kV Corriente nominal: 12 A
Datos nominales según IEC para conector enchufable	Tipo de tensión: DC Estándar: IEC 60947-7-1, IEC 60947-7-2, IEC 61984 Rated voltage: 690 V Sobretensión de choque nominal: 8 kV Corriente nominal (3 polos cargados): 32 A Corriente nominal (4 polos cargados): 25 A
Datos nominales según IEC para el elemento de contacto	Tipo de tensión: AC, DC Estándar: IEC 60947-7-1, IEC 60947-7-2 Rated voltage: 800 V Sobretensión de choque nominal: 8 kV Corriente nominal (3 polos cargados): 41 A Corriente nominal (4 polos cargados): 25 A

Valores nominales según UL

Datos nominales según UL para clavija de conexión con fusible	Rated voltage: 600 V Indicación: para utilizar con cables TC-ER con homologación UL Sección de conexión del conductor, AWG, mín.: AWG 16 Sección de conexión del conductor, AWG, máx.: AWG 12 Estándar: UL 1059 Corriente nominal: 20 A
Datos nominales según UL para conector enchufable	Estándar: UL 1059 Indicación: para utilizar con cables TC-ER con homologación UL Sección de conexión del conductor, AWG, máx.: AWG 12 Sección de conexión del conductor, AWG, mín.: AWG 16 Rated voltage: 600 V Corriente nominal: 20 A
Datos nominales según UL para el elemento de contacto	Estándar: UL 1059 Indicación: para utilizar con cables TC-ER con homologación UL Sección de conexión del conductor, AWG, máx.: AWG 10 Sección de conexión del conductor, AWG, mín.: AWG 14 Rated voltage: 600 V Corriente nominal: 30 A
Normas	UL 508

Descargas

Homologación/certificado/documento de conformidad	[CE Declaration of Conformity Fieldpower® PROtop and topGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_207545)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178176)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2743450000)
Notificación de cambio de producto	[Produktänderungsmitteilung FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_174778) [Product Change Notification FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_174779) [Technical change to FieldPower® IP65 power supplies](https://mdcop.weidmueller.com/mediadelivery/asset/900_306919) [Technische Änderung für FieldPower® IP65 Stromversorgungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_306920)
Documentación del usuario	[Manual FieldPower® PT6 IEC cURus](https://mdcop.weidmueller.com/mediadelivery/asset/900_252969) [Manual FieldPower® PROtop size 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_313444)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002540
ETIM 7.0	EC002540
ETIM 8.0	EC002540
ETIM 9.0	EC002540
ECLASS 9.1	27-04-07-01
ECLASS 10.0	27-04-07-01
ECLASS 11.0	27-04-07-01
ECLASS 12.0	27-04-07-01
ECLASS 13.0	27-04-90-02
ECLASS 14.0	27-04-07-01

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E258476
