HDC - Connettore, Femmina, 230 V, 16 A, Numero di poli: 5, PUSH IN con attuatore, Dimensioni di installazione: 1

N. articolo 3023890000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 3 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Dati del collegamento PE Contatto di potenza Contatto di segnale Esecuzione Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
HDC - Connettore, Femmina, 230 V, 16 A, Numero di poli: 5, PUSH IN con attuatore, Dimensioni di installazione: 1
N. d’ordine
3023890000
Tipo
HDC HQ 5 FP
GTIN (EAN)
4099986946477
CPZ
1 Pezzo

Dimensioni e pesi

Posizione verticale
41 mm
Altezza (pollici)
1,614 inch
Larghezza
21 mm
Larghezza (pollici)
0,827 inch
Lunghezza
21 mm
Lunghezza (pollici)
0,827 inch
Peso netto
50 g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

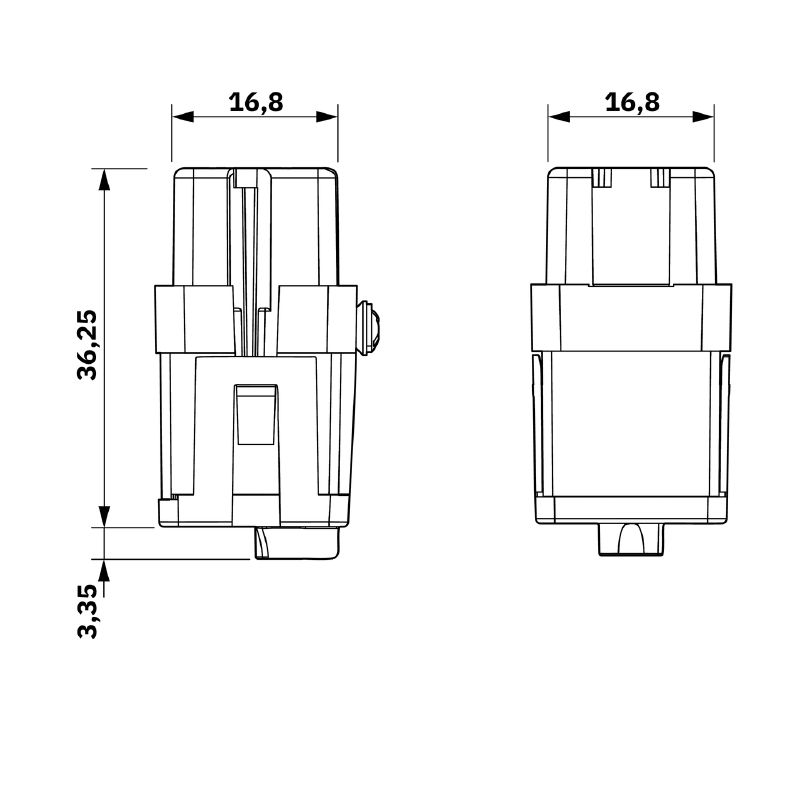

Dimensioni

Bredd
21 mm
Height of plug
38 mm
Längd sockel
21 mm

Dati generali

Bassa fumosità sec. EN 45545-2
Sì
BG
1
cicli d'innesto Ag
≥ 500
cicli d'innesto Au
≥ 500
Classe d'infiammabilità UL 94
V-0
Classe di sovratensione
III
Colori
beige
Coppia di serraggio max. collegamento PE
0,55 Nm
Coppia di serraggio, min. collegamento PE
0,5 Nm
Corrente di dimensionamento (DIN EN 61984)
16 A
Dimensioni di installazione
1
Grado di lordura
3
Materiale di base
Lega di rame
Materiale isolante
PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
Numero di contatti di potenza
5
Numero di poli
5
Resistenza di passaggio
≤2 mΩ
Serie
HQ
Tensione di dimensionamento (DIN EN 61984)
230 V
Tensione di dimensionamento secondo UL/CSA
600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)
6 kV
Tipo
Femmina
Tipo di collegamento
PUSH IN con attuatore

Dati del collegamento PE

Coppia di serraggio max. collegamento PE
0,55 Nm
Coppia di serraggio, min. collegamento PE
0,5 Nm
Sezione di collegamento cavo AWG (PE), max.
AWG 20
Sezione di collegamento cavo AWG (PE), min.
AWG 14
Sezione di dimensionamento
2,5 mm²
Tipo di collegamento PE
Collegamento a vite

Contatto di potenza

Åtdragningsmoment, min.
0,5 Nm
Момент затяжки, макс.
0,8 Nm

Contatto di segnale

Coppia di serraggio, max.
0,8 Nm
Coppia di serraggio, min.
0,5 Nm

Esecuzione

Abisolierlänge Bemessungsanschluss
10 mm
BG
1
Conductor cross-section, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 20
Przekrój przyłącza przewodu, min.
0,5 mm²
Résistance de passage
≤2 mΩ
Tamaño de instalación
1
Tipo de conexión
PUSH IN con attuatore
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 14
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross section, finely stranded, min.
0,5 mm²
Основной материал
Lega di rame
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0,5 mm²

Classificazioni

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
