Propiedades
| Versión | Uso de datos, 50 V, 5 A, Número de polos: 8, Conexión crimpada, Macho, Ranuras de conector necesarias: |
| Código | 2748650000 |

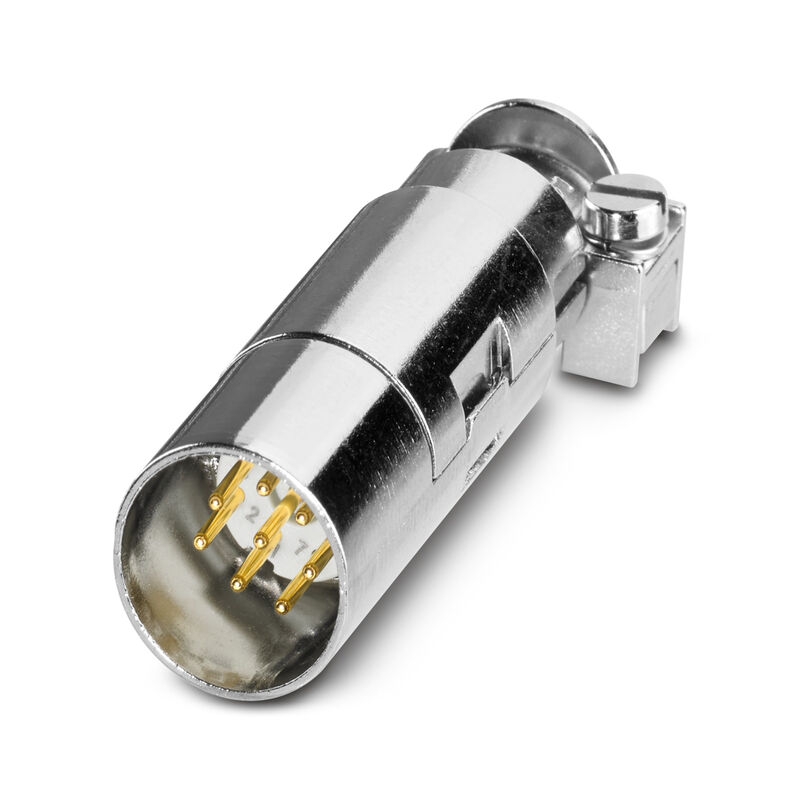

| Tipo | HDC MBUS HS 8 M |
| GTIN (EAN) | 4050118890716 |
| Cantidad | 1 Pieza |
| Profundidad | 46,2 mm |
| Profundidad (pulgadas) | 1,819 inch |
| Altura | 16,7 mm |
| Altura (pulgadas) | 0,657 inch |
| Anchura | 18 mm |
| Anchura (pulgadas) | 0,709 inch |
| Peso neto | 31 g |
| Temperatura límite | -40 °C ... 125 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fa505316-3e43-4ad0-930c-360dfdbe182a |
| Categoría de sobretensión | III |
| Ciclos de enchufado | ≥ 500 |
| Corriente nominal (DIN EN 61984) | 5 A |
| Grado de polución | 3 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material | Policarbonato |
| Número de polos | 8 |
| Serie | ModuPlug |
| Sobretensión de choque nominal (DIN EN 61984) | 0,8 kV |
| Tensión nominal (DIN EN 61984) | 50 V |
| Tipo | Macho |
| Tipo de conexión PE | Conexión brida-tornillo a través del marco del módulo |
| Sección de conexión del conductor AWG, min. | AWG 28 |
| Sección de conexión del conductor AWG, máx. | AWG 20 |
| Sección de conexión del conductor, max. | 0,52 mm² |
| Sección de conexión del conductor, min. | 0,09 mm² |
| Tipo de conexión | Conexión crimpada |
| Homologación/certificado/documento de conformidad | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188729) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748650000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Conformidad |
Accesorios
-
N.º de artículo:2748560000Unidad de embalaje:2 Pieza
Módulo de datos, 50 V, 10 A, Número de polos: 2, Conexión crimpada, Macho, Ranuras de conector necesarias: 2
-
-
N.º de artículo:2748710000Unidad de embalaje:100 Pieza
Macho, Oro, 0.08 - 0.12 mm²
-
N.º de artículo:2748700000Unidad de embalaje:100 Pieza
Macho, Oro, 0.2 - 0.5 mm²
ConectoresConectores industrialesRockStar® ModuPlugMódulosMódulos eléctricos
ConectoresConectores industrialesRockStar® ModuPlugAccesoriosPlaca apantallada MEMC
ConectoresConectores industrialesRockStar® ModuPlugContactos crimpadosContactos crimpados D-SUB
es accesorio de
-
-
N.º de artículo:2748560000Unidad de embalaje:2 Pieza
Módulo de datos, 50 V, 10 A, Número de polos: 2, Conexión crimpada, Macho, Ranuras de conector necesarias: 2
ConectoresConectores industrialesRockStar® ModuPlugAccesoriosPlaca apantallada MEMC
ConectoresConectores industrialesRockStar® ModuPlugMódulosMódulos eléctricos
Contrapiezas
-
N.º de artículo:2748640000Unidad de embalaje:1 Pieza
Uso de datos, 50 V, 5 A, Número de polos: 8, Conexión crimpada, Hembra, Ranuras de conector necesarias:
ConectoresConectores industrialesRockStar® ModuPlugMódulosMódulos eléctricos
Es contrapieza de
-
N.º de artículo:2748640000Unidad de embalaje:1 Pieza
Uso de datos, 50 V, 5 A, Número de polos: 8, Conexión crimpada, Hembra, Ranuras de conector necesarias:
ConectoresConectores industrialesRockStar® ModuPlugMódulosMódulos eléctricos
