IE-C5IT4UG-500

Cable de torsión, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 500 m

N.º de artículo 2763520000

Versión	Cable de torsión, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 500 m
Código	2763520000
Tipo	IE-C5IT4UG-500
GTIN (EAN)	4064675031017
Cantidad	1 Pieza
Embalaje	en rollo de madera contrachapada

Temperatura de almacenamiento	-40 °C...80 °C
Temperatura de servicio	-40 °C...80 °C
Temperatura de colocación	-40 °C...80 °C

REACH SVHC	/
Estado de cumplimiento de la directiva RoHS	Conforme sin exención

Aislamiento	PE
Apantallado	Sí
Color de revestimiento	Verde (RAL 6018)
Halógenos	libre de halógenos, según IEC 60754-2
Número de conductores	4
Número de polos	4
Resistencia a la torsión	180 °/m
Resistencia al aceite	Según IEC 60811-2-1
Retardo de llama	Según IEC 60332-1
Tensión de prueba: conductor-conductor-apantallado	700 V_rms, 50 Hz, 1 min

Norma Estructura	UL-Style 21161
Norma Material aislante	DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3)
Norma Material del apantallamiento	DIN EN 13602 Cu-ETP-A..B
Norma Material del conductor	DIN EN 13602 Cu-ETP-A

Norma Estructura	UL-Style 21161
Norma Material aislante	DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3)
Norma Material del apantallamiento	DIN EN 13602 Cu-ETP-A..B
Norma Material del conductor	DIN EN 13602 Cu-ETP-A

Aislamiento	PE
Apantallamiento	S/UTP
Apantallamiento total	Lámina de plástico Trenzado de apantallamiento con hilos de cobre
Color de revestimiento	Verde (RAL 6018)
Cordones flexibles	19
Descripción de las normas	02YS C11Y 1X4X0.75/1.5-100 LI VZN FRNC GN

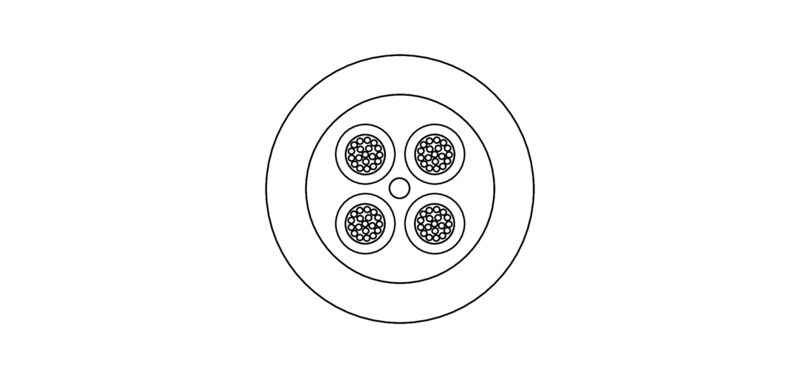

Disposición de los conductores	Cuadretes en estrellas
Diámetro de la funda, max.	6,7 mm
Diámetro de la funda, min.	6,3 mm
Diámetro del aislante	1,5 mm
Diámetro revestimiento interior	4,5 mm
Espesor del aislamiento del conductor	0,38 mm
Espesor del material del revestimiento	1 mm
Espesor del trenzado de apantallamiento	0,13 mm
Material del conductor	Conductor de cobre estañado, semirrígido
Material del revestimiento	PUR
Número de conductores	4
Recubrimiento trenzado de apantallamiento	90 %
Sección	4*AWG 22/19 - 0,38 mm²
Secuencia de los colores conductores – pares de conductores	blanco, amarillo, azul, naranja

Categoría	Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Duración de la señal	4,8 ns/m
Impedancia característica	100 ± 15 Ω a 1-100 MHz
Resistencia de aislamiento	500 MΩ
Resistencia de bucle	120 Ω/km
Tensión de prueba: conductor-conductor-apantallado	700 V_rms, 50 Hz, 1 min

Ciclos de torsión	1 millón
Halógenos	libre de halógenos, según IEC 60754-2
Radio de flexión, mín., Único	5 x diámetro del cable
Radio de torsión mínimo, repetido	10 x diámetro del cable
Resistencia a la abrasión	muy buena
Resistencia a la torsión	180 °/m
Resistencia al aceite	Según IEC 60811-2-1
Retardo de llama	Según IEC 60332-1
Sin silicona	Sí
Transmisión del fuego	No
UV resistente	Sí

Homologación/certificado/documento de conformidad	[PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

ROHS	Conformidad
