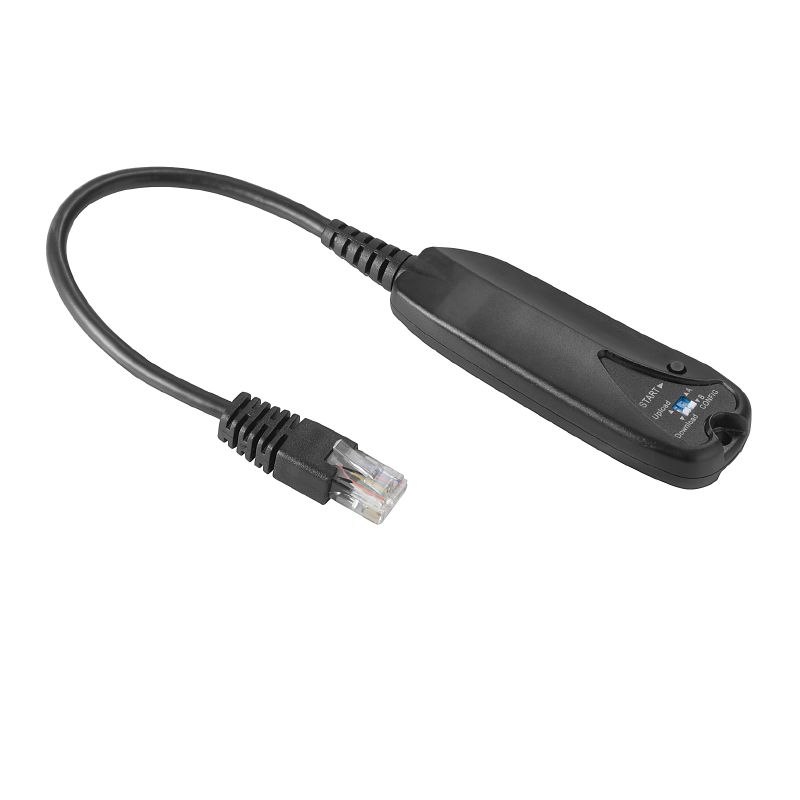

IE-EBR-MODULE-RS232-ALM

Módulo de configuración de copia de seguridad y restauración, IP40, -10 °C...60 °C

N.º de artículo 2682610000

Propiedades

Datos generales para pedido

Versión	Módulo de configuración de copia de seguridad y restauración, IP40, -10 °C...60 °C
Código	2682610000
Tipo	IE-EBR-MODULE-RS232-ALM
GTIN (EAN)	4050118692105
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	90,25 mm
Profundidad (pulgadas)	3,553 inch
Altura	14,5 mm
Altura (pulgadas)	0,571 inch
Anchura	32 mm
Anchura (pulgadas)	1,26 inch
Peso neto	118 g

Temperaturas

Temperatura de almacenamiento	-40 °C...85 °C
Temperatura de servicio	-10 °C...60 °C
Humedad	5 hasta 95% (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7a, 7cI
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

Conformidad con los requisitos de CEM y homologaciones

Caída libre	De conformidad con la norma IEC 60068-2-31
Norma de seguridad	UL 61010-1 UL 61010-2-201
Normas EMC	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
Shock	según IEC 60068-2-27
Vibración	según IEC 60068-2-6

Condiciones del entorno

Altitud de funcionamiento	≤ 2000 m
Humedad	5 hasta 95% (sin condensación)
Temperatura de almacenamiento, max.	85 °C
Temperatura de almacenamiento, min.	-40 °C
Temperatura de servicio, max.	60 °C
Temperatura de servicio, min.	-10 °C

Garantía

Período

3 años

Interfaces

Botón de inicio de función	Inicia la carga o descarga de una configuración
Conmutador DIP de funciones	1x para selección de configuración del espacio de almacenamiento (A o B) 1x para selección entre carga o descarga de una configuración
Indicador LED	alimentación transmisión de datos estatus de transmisión

MTBF

MTBF	De conformidad con la norma: Telcordia SR-332

Tensión de alimentación

Conexión	RJ45
Consumo de corriente	Tensión: 5 V Corriente: 0,14 A
Tensión de alimentación	DC 5 V (mediante señal RS-232 RTS del puerto de la consola serie)

Datos técnicos

Longitud de cable	210 mm
Material capotas	Moldeo de PC
Tipo de protección	IP40

Descargas

Homologación/certificado/documento de conformidad	[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_217553) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_225344) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253779)
Documentación del usuario	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_177981)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC001068
ETIM 7.0	EC001068
ETIM 8.0	EC001068
ETIM 9.0	EC001068
ECLASS 9.1	19-15-07-90
ECLASS 10.0	19-15-07-90
ECLASS 11.0	19-17-03-04
ECLASS 12.0	19-17-03-04
ECLASS 13.0	19-17-03-04
ECLASS 14.0	19-17-03-04

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E141197
