Propiedades

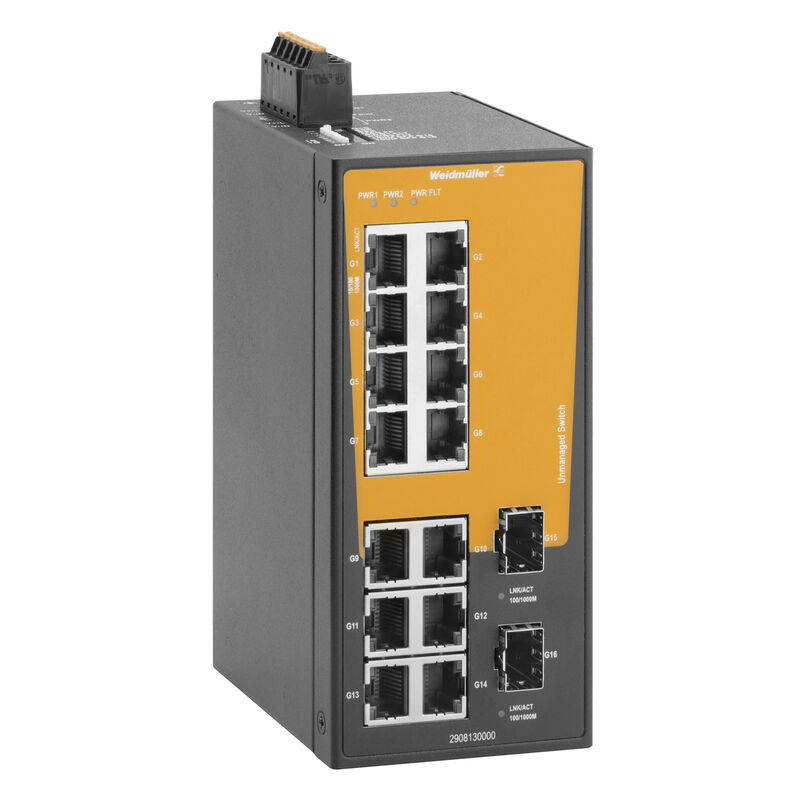

| Versión | Switch de red, unmanaged, Gigabit Ethernet, Número de puertos: 14x RJ45, 2x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C |
| Código | 2908130000 |
| Tipo | IE-SW-BLB-16-14GT-2GESFP |
| GTIN (EAN) | 4099986847873 |
| Cantidad | ST |
| Profundidad | 95 mm |
| Profundidad (pulgadas) | 3,74 inch |
| Altura | 144 mm |
| Altura (pulgadas) | 5,669 inch |
| Anchura | 65 mm |
| Anchura (pulgadas) | 2,559 inch |
| Peso neto | 735 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -40 °C...75 °C |
| Humedad | 5 hasta 95% (sin condensación) |
| Estado de cumplimiento de la directiva RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Caída libre | De conformidad con la norma IEC 60068-2-31 |
| Entornos potencialmente explosivos |
EN IEC 60079-0
EN IEC 60079-7 UL/cUL, Class I Division 2, Grupos A, B, C y D ATEX Zona 2 Ex ec nC IIC T4 Gc |
| Norma de seguridad |
UL 61010-1
UL 61010-2-201 |
| Normas EMC |
EN IEC 61000-6-2
EN IEC 61000-6-4 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 Vrms IEC 61000-4-8 PFMF: 30 A/m |
| Shock | según IEC 60068-2-27 |
| Vibración | según IEC 60068-2-6 |
| Altitud de funcionamiento |
|
| Humedad | 5 hasta 95% (sin condensación) |
| Temperatura de almacenamiento, max. | 85 °C |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de servicio, max. | 75 °C |
| Temperatura de servicio, min. | -40 °C |
| Período | 5 años |
| Conmutador DIP de funciones |
QoS (on/off)
Activar/desactivar la limitación de tráfico Filtrado de bastidor MAC (on/off) Activación/desactivación de conexión Ethernet de eficiencia energética IEEE 802.3az 2x para activación/desactivación de alarma de fallo de alimentación mediante relé |
| Contacto de alarma | 1 salida de relé con una intensidad de corriente de 1 A a 24 V DC |
| Indicador LED |
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100/1000M (RJ45 port) |
| Número de puertos |
14x RJ45
2x 100/1000BaseSFP Slot |
| Puertos de fibra óptica | 100/1000Base SFP Slot |
| Puertos RJ45 |
10/100/1000BaseT(X)
auto negotiation Modo Half Duplex/Full Duplex Conexión Auto MDI/MDI-X |
| Filtro de tráfico de red |
Calidad de servicio (QoS)
Filtrado de tramas MAC (bloqueo de tramas LLDP) |
| Compatibilidad con protocolo industrial | Dispositivo PROFINET conforme a los requisitos de los dispositivos de clase A |
| MTBF |
|
| Conexión | 1 bloque de bornes de 6 polos, extraíbles |
| Consumo de corriente |
|
| Protección contra sobretensión | Sí |
| Protección de polaridad | Sí |
| Rango de tensión de alimentación |
|
| Tensión de alimentación |
12/24/48 V DC
24 V AC 2 entradas redundantes |
| Ancho de banda placa base | 32 Gbit/s |
| Compatibilidad con tramas gigantes | hasta 9 KB |
| Máx. cantidad de VLAN disponibles | 0 |
| Tamaño de la memoria de paquetes | 4,1 Mbit |
| Tamaño de la tabla MAC | 8 K |
| Material capotas | Metal |
| Switch | unmanaged |
| Tipo de montaje |
Carril DIN
Panel (con kit de montaje opcional) |
| Tipo de protección | IP30 |
| Velocidad | Gigabit Ethernet |
| Comunicación de datos | Store and Forward |
| Control de flujo | Control de flujo IEEE 802.3x |
| Norma |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3ab for 1000BASE-T IEEE 802.3x para el control de flujo IEEE 802.3az Energy-Efficient Ethernet IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS) IEEE 802.3u para 100BaseT(X) y 100BaseFX IEEE 802.3z for 1000BASE-X |
| Homologación/certificado/documento de conformidad | [KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320175) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323609) |
| Documentación del usuario |
[Quick start guide -- Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_322923)
[Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Catálogo | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Homologaciones |    |
| UL File Number Search | [Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N.º de certificado (cULus) | E141197 |
