KLIPPON STB 4 MS M32 E90

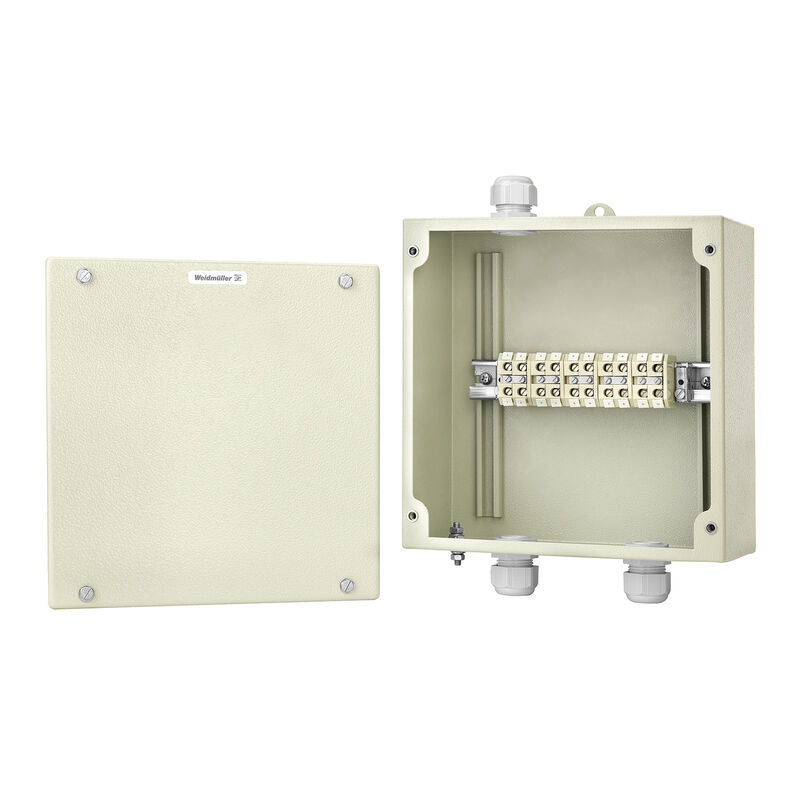

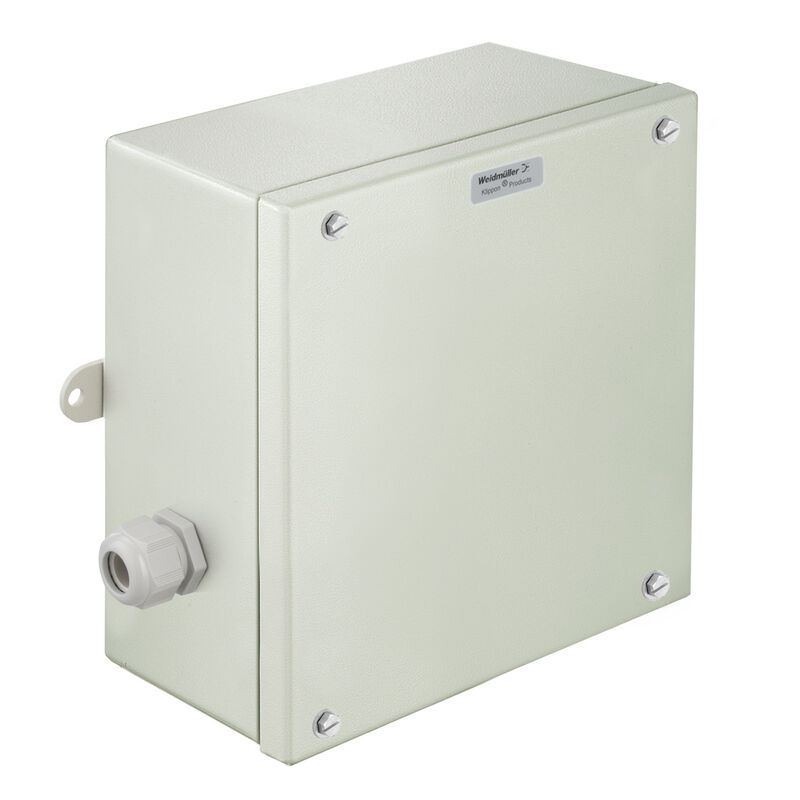

製品イメージ
KLIPPON STB 4 MS M32 E90

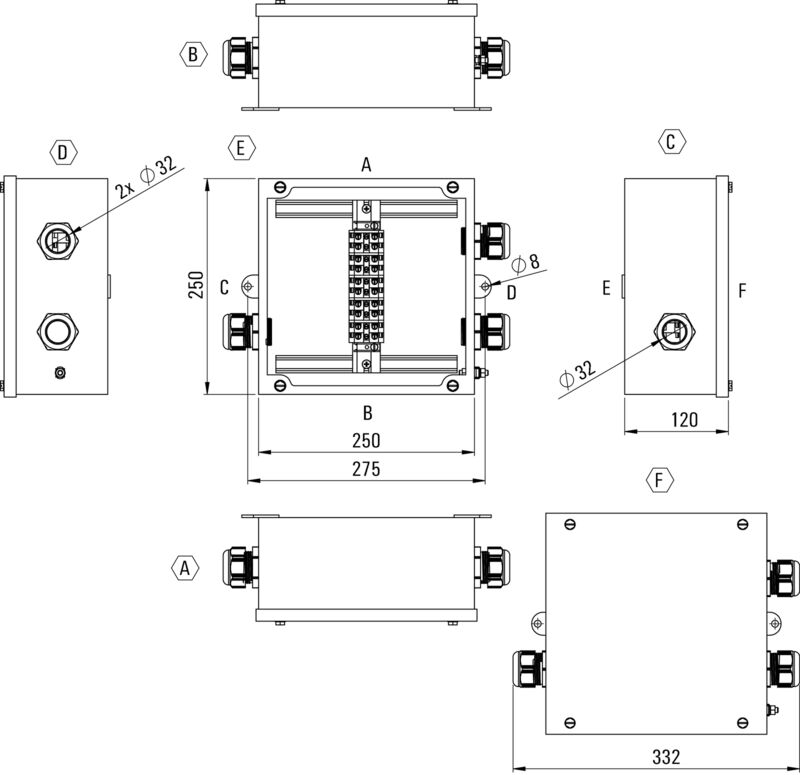

図に類似
KLIPPON STB 4 MS M32 E90

KLIPPON STB 4 MS M32 E90

Klippon STB (Small Terminal Box), エンクロージャ, 高さ: 250 mm, 幅: 250 mm, 深さ: 120 mm, 材質: スチール板, 粉体塗装, ペブルグレー

商品番号 8000054772
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
個別部品 11 関連製品 8
一般注文データ 寸法と重量 温度 環境製品コンプライアンス 垂直アセンブリ 材質データ 一般データ ハウジング 重要なメモ 分類 承認

一般注文データ

バージョン
Klippon STB (Small Terminal Box), エンクロージャ, 高さ: 250 mm, 幅: 250 mm, 深さ: 120 mm, 材質: スチール板, 粉体塗装, ペブルグレー
注文番号
8000054772
種別
KLIPPON STB 4 MS M32 E90
GTIN (EAN)
4064675362371
数量
1  items

寸法と重量

深さ
120  mm
奥行き（インチ）
4.724  inch
高さ
250  mm
高さ（インチ）
9.842  inch
幅
250  mm
幅（インチ）
9.842  inch
正味重量
4,395.48  g

温度

動作温度
-20 °C...80 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

垂直アセンブリ

SAKK 10
10
ヒューズホルダーあり（2）
いいえ

材質データ

材質
スチール板
表面仕上
粉体塗装

一般データ

カラーチャート（類似）
RAL 7032
保護度合い
IP66
色
ペブルグレー

ハウジング

材質
スチール板
穿孔側面 C
1 x M32
穿孔側面 D
2 x M32

重要なメモ

製品情報
DIN 4102-12 準拠の E90 までの火災等級は、コンクリートの設定 / 設備によって異なります (詳細は、「ダウンロード」の「製造元宣言」を参照)
このエンクロージャーは、機能の完全性のために使用され、5 種の電位を有するケーブル対応の分電器ボックスとして機能します。

分類

ETIM 6.0
EC002503
ETIM 7.0
EC002503
ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 9.0
27-18-05-02
ECLASS 9.1
27-18-05-02
ECLASS 10.0
27-18-05-02
ECLASS 11.0
27-18-05-02
ECLASS 12.0
27-18-05-02
ECLASS 13.0
27-18-05-02
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02

承認

ROHS
適合
