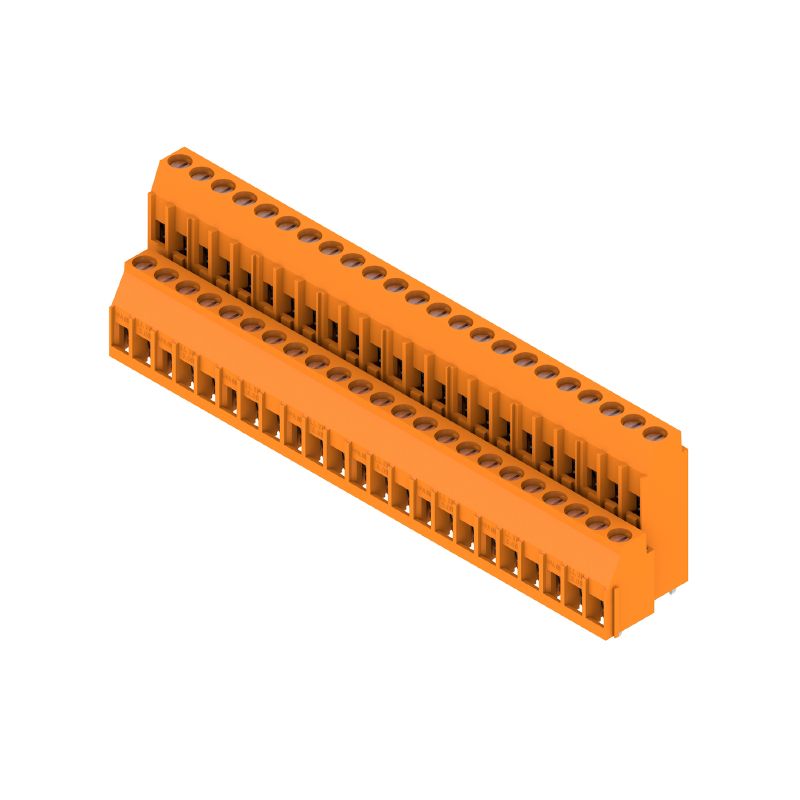

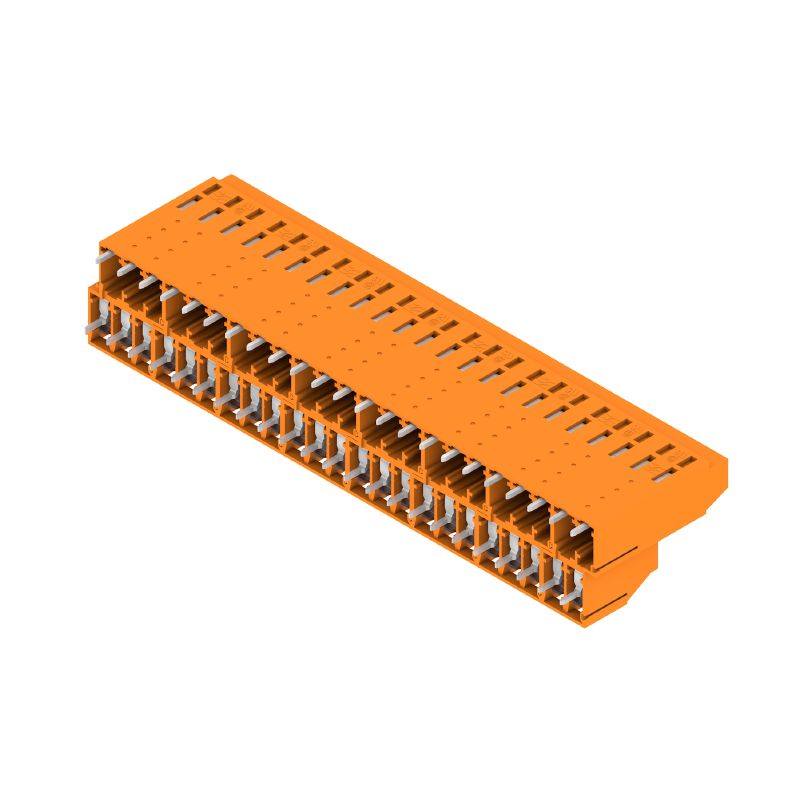

LL2N 5.08/46/90 3.2SN OR BX
Bornes para circuito impreso, 5.08 mm, Número de polos: 46, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 6 mm², Caja
N.º de artículo
1977670000
Propiedades
| Versión | Bornes para circuito impreso, 5.08 mm, Número de polos: 46, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 6 mm², Caja |
| Código | 1977670000 |
| Tipo | LL2N 5.08/46/90 3.2SN OR BX |
| GTIN (EAN) | 4032248673285 |
| Cantidad | 10 Pieza |
| Valores característicos del producto |
IEC: 500 V / 32.5 A / 0.5 - 6 mm² UL: 300 V / 20 A / AWG 26 - AWG 12 |
| Embalaje | Caja |
| Profundidad | 21,94 mm |
| Profundidad (pulgadas) | 0,864 inch |
| Altura | 34,5 mm |
| Altura (pulgadas) | 1,358 inch |
| Altura construcción baja | 31,3 mm |
| Anchura | 120,03 mm |
| Anchura (pulgadas) | 4,726 inch |
| Peso neto | 81,991 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Signal - Serie LL |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Propiedades, punto de embornado | WireReady |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Dirección de salida de conductor | 90° |
| Paso en mm (P) | 5,08 mm |
| Paso en pulgadas (P) | 0,2 " |
| Número de polos | 46 |
| Número de filas de polos | 2 |
| disponible por parte del cliente | Sí |
| Número de series | 2 |
| Nº máximo de polos alineables por fila | 24 |
| Longitud del terminal de soldadura (l) | 3,2 mm |
| Dimensiones del pin de soldadura | 0,75 x 0,9 mm |
| Diámetro de la perforación (D) | 1,3 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| Número de terminales de soldadura por polo | 1 |
| Punta de destornillador | 0,6 x 3,5 |
| Punta de destornillador normativa | DIN 5264 |
| Par de apriete, min. | 0,5 Nm |
| Par de apriete, max. | 0,6 Nm |
| Tornillo de apriete | M 3 |
| Longitud de desaislado | 6 mm |
| L1 en mm | 111,76 mm |
| L1 en pulgadas | 4,4 " |
| Protección contra contacto según DIN VDE 0470 | IP 20 |
| Protección contra contacto según DIN VDE 57106 | protección de dedos |
| Tipo de protección | IP20 |
| Materiales aislantes | Wemid (PA) |
| Color | naranja |
| Carta de colores (similar) | RAL 2000 |
| Grupo de materiales aislantes | I |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 600 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | aleación de cobre |
| Superficie de contacto | estañado |
| Revestimiento | 4-6 μm SN |
| Tipo de estañado | mate |
| Estructura de capas de la conexión por soldadura | 4...6 µm Sn mate |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 120 °C |
| Sección de embornado, mín. | 0,08 mm² |
| Sección de embornado, máx. | 6 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Rígido, mín. H05(07) V-U | 0,5 mm² |
| Rígido, máx. H05(07) V-U | 6 mm² |
| Flexible, mín. H05(07) V-K | 0,5 mm² |
| Flexible, máx. H05(07) V-K | 4 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín. | 0,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx | 2,5 mm² |
| con terminal tubular, DIN 46228 pt 1, mín. | 0,5 mm² |
| con terminal tubular según DIN 46 228/1, máx. | 2,5 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø | 2,8 mm x 2,4 mm; 3,0 mm |
| Conductor embornable |
|
| Texto de referencia |
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 32,5 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 26 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 27,5 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 22 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 500 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 250 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 4 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 4 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 4 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 120 A |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use group D / CSA) | 300 V |
| Intensidad nominal (Use Group B / CSA) | 20 A |
| Intensidad nominal (Use Group D / CSA) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Instituto (UR) | UR |
| Núm. de certificación (UR) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 20 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 212 mm |
| Anchura VPE | 132 mm |
| Altura de VPE | 45 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290093) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1977670000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
