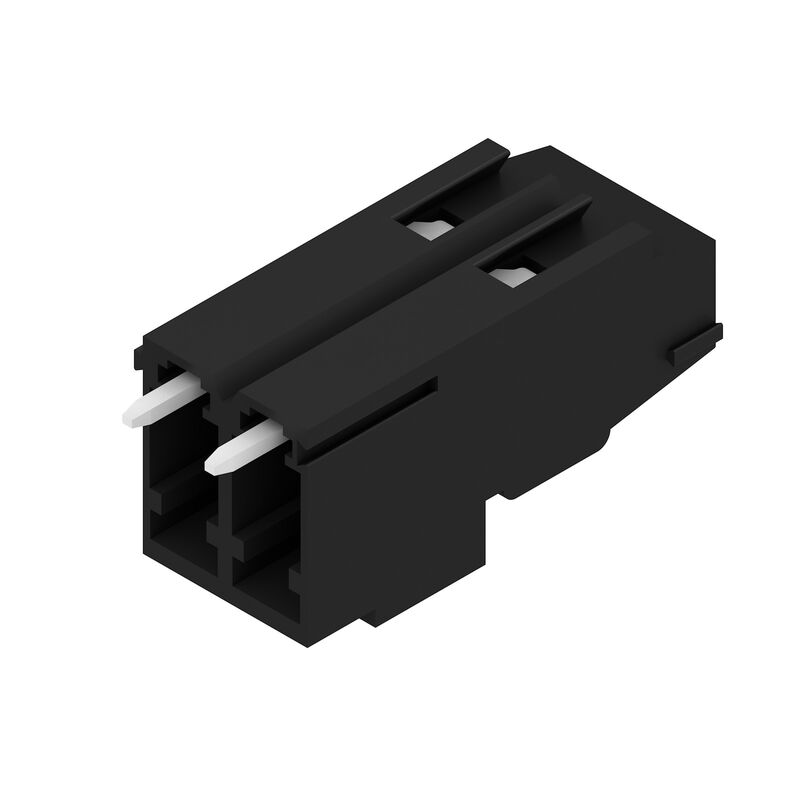

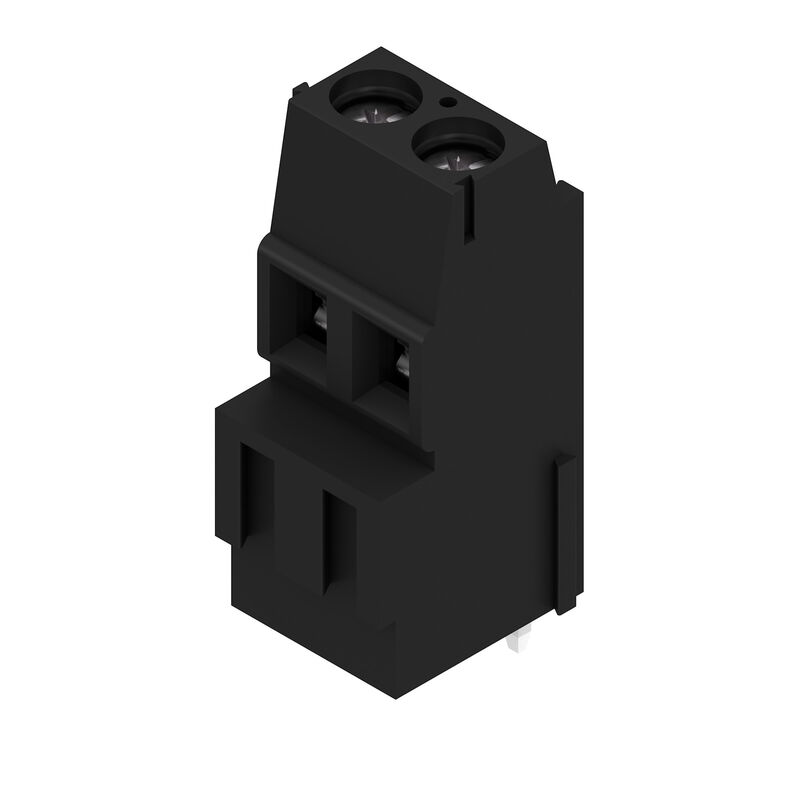

Illustration du produit
LM1N 5.08/02/90 3.5SN BK BX
Illustration du produit
LM1N 5.08/02/90 3.5SN BK BX
Dimensional drawing
LM1N 5.08/02/90 3.5SN BK BX
Graph

LM1N 5.08/02/90 3.5SN BK BX

Morsetti per circuito stampato, 5.08 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, nero, Collegamento a vite, Campo di sezioni, max. : 2.5 mm², Box

Référence produit 1766320000
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Accessoires 3 Autres produits de la même gamme 2
Godkännanden Dati generali per l’ordinazione Размеры и массы Экологическое соответствие изделия System parameters 자재 데이터 결선에 적합한 컨덕터 Rated data acc. to IEC CSA에 따른 정격 데이터 Données nominales selon UL 1059 Упаковка Note importante Classifications

Godkännanden

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Dati generali per l’ordinazione

Ausfuehrung
Morsetti per circuito stampato, 5.08 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, nero, Collegamento a vite, Campo di sezioni, max. : 2.5 mm², Box
Best.-Nr.
1766320000
Art
LM1N 5.08/02/90 3.5SN BK BX
GTIN (EAN)
4032248063765
Qty.
100 Pièce
Indices de produit
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Emballage
Boîte

Размеры и массы

Tiefe
12,6 mm
Depth (inches)
0,496 inch
Höhe
28,7 mm
Hauteur (pouces)
1,13 inch
Hauteur version la plus basse
25,2 mm
Breite
11,16 mm
Largeur (pouces)
0,439 inch
Nettogewicht
3,91 g

Экологическое соответствие изделия

RoHS-Konformitätsstatus
Соответствует без исключения
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

System parameters

Produktfamilie
OMNIMATE Signal - seria LM
Leiteranschlusstechnik
Raccordement vissé
Montage auf der Leiterplatte
Raccordement soudé THT
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Polzahl
2
Pin series quantity
1
Kundenseitig anreihbar
Oui
Nombre de séries
1
maximal anreihbare Pole je Reihe
24
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
0,95 x 0,8 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Couple de serrage, min.
0,4 Nm
Couple de serrage, max.
0,5 Nm
Vis de serrage
M 2,5
Longueur de dénudage
6 mm
L1 en mm
5,08 mm
L1 en pouce
0,2 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,20 mΩ

자재 데이터

Insulating material
Wemid(PA)
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Alliage de cuivre
Contact surface
étamé
Coating
Ni 1-3 μm
SN 4-6 μm
Tinning type
mat
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

결선에 적합한 컨덕터

Klemmbereich, min.
0,2 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Clampable conductor
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409500000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409600000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409700000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      9025740000
    • Longueur de dénudage:
      • nominal:
        5 mm
    • Embout recommandé:
      9018910000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      9025750000
Reference text
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current at min. number of poles (Tu = 20 °C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current at max. number of poles (Tu = 40 °C)
14,2 A
Rated voltage for surge voltage class (pollution degree II/2)
630 V
Rated voltage for surge voltage class (pollution degree III/2)
320 V
Rated voltage for surge voltage class (pollution degree III/3)
250 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
4 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
4 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18 A
Rated current (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificate No. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Упаковка

Verpackung
Ящик
VPE Länge
40 mm
VPE Breite
80 mm
VPE Höhe
150 mm

Note importante

IPC-Konformität
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hinweise

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Les données indiquées sous CSA se réfèrent à l'agrément cUL - E60693
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Lors du serrage de la vis, il est nécessaire de maintenir le corps isolant du terminal à deux pôles
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
