Propiedades

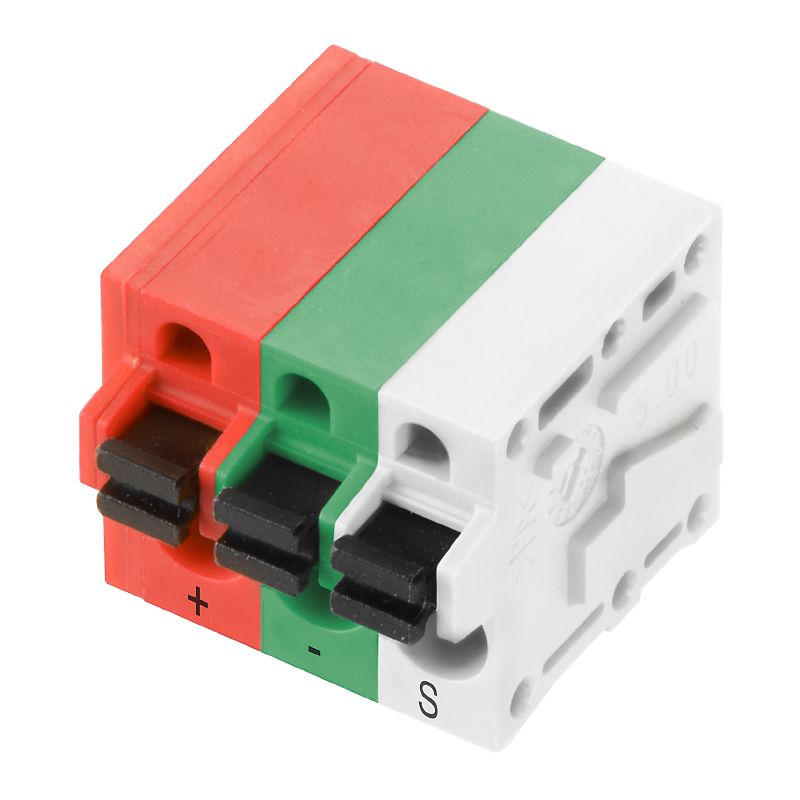

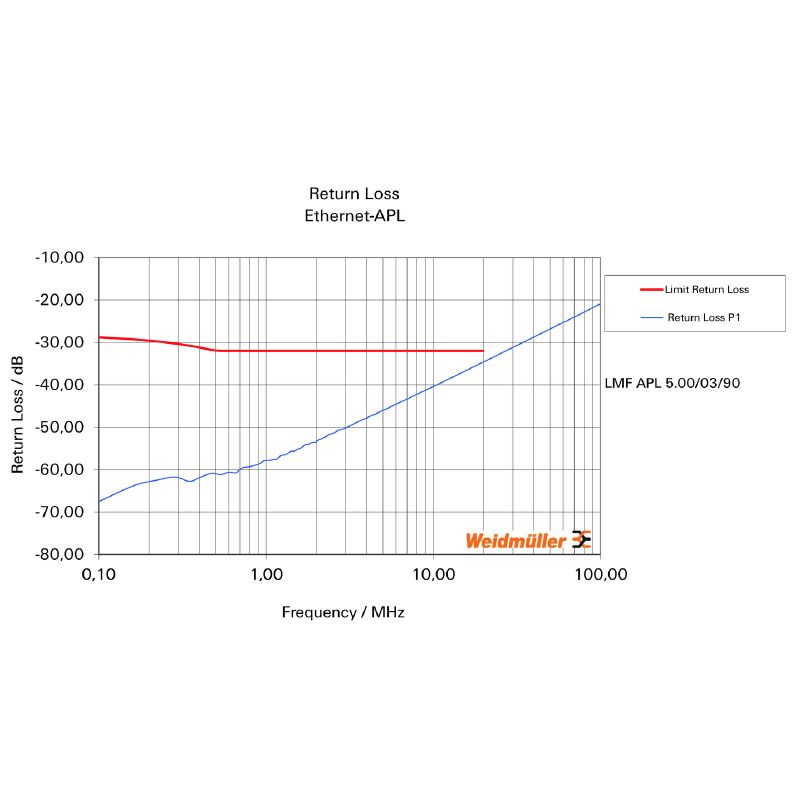

| Versión | Bornes para circuito impreso, 5.00 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, con colores, PUSH IN con actuador, Sección de embornado, máx. : 2.5 mm², Caja |
| Código | 2873480000 |
| Tipo | LMF APL 5.00/03/90 3.5SN BX |
| GTIN (EAN) | 4064675644514 |
| Cantidad | 90 Pieza |
| Valores característicos del producto |
IEC: 400 V / 24 A / 0.5 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12 |
| Embalaje | Caja |

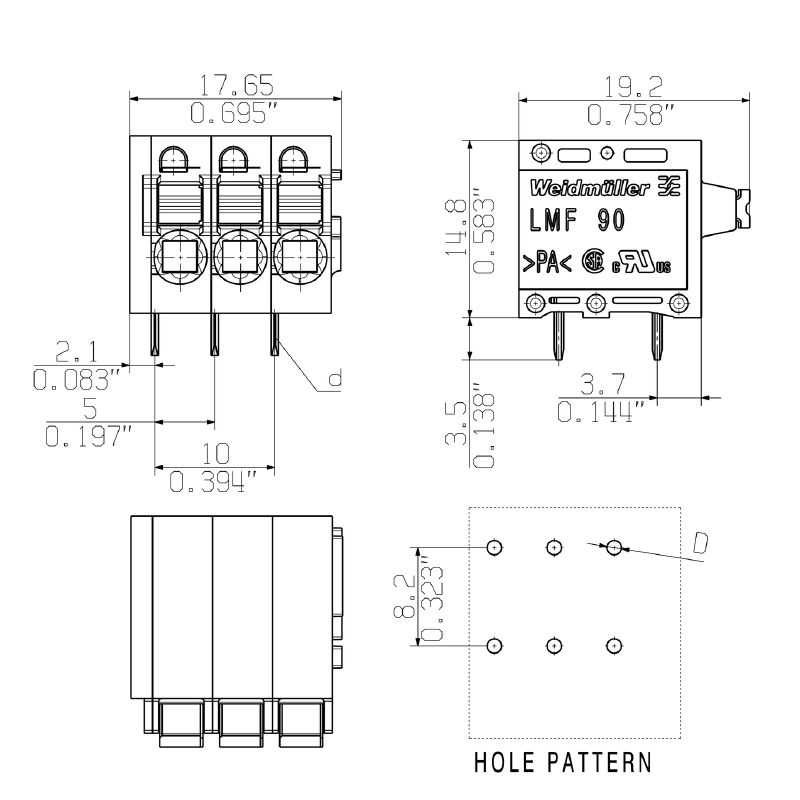

| Profundidad | 19,2 mm |
| Profundidad (pulgadas) | 0,756 inch |
| Altura | 18,3 mm |
| Altura (pulgadas) | 0,72 inch |
| Altura construcción baja | 14,8 mm |
| Anchura | 17,7 mm |
| Anchura (pulgadas) | 0,697 inch |
| Peso neto | 4,638 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cierre de página, propiedad | cerrado lateralmente |
| Dimensiones del pin de soldadura |
d = 0,8 mm
0,6 x 0,8 mm |
| Diámetro de la perforación (D) | 1,1 mm |
| Familia del producto | OMNIMATE Signal - Serie LMF |
| Longitud del terminal de soldadura (l) | 3,5 mm |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Número de polos | 3 |
| Número de terminales de soldadura por polo | 2 |
| Paso en mm (P) | 5 mm |
| Paso en pulgadas (P) | 0,197 " |
| Procedimiento de soldadura |
Soldadura manual
Soldadura por onda |
| Tipo de protección | IP20 |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| Tolerancia de posición del terminal de soldadura | ± 0,1 mm |
| Materiales aislantes | Wemid (PA) |
| Color |
naranja
con colores |
| Carta de colores (similar) |
RAL 2000
- |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 600 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Revestimiento | 4-6 μm SN |
| Tipo de estañado | mate |
| Estructura de capas de la conexión por soldadura | 4...6 µm Sn mate |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Embalaje | Caja |
| Longitud de VPE | 349 mm |
| Anchura VPE | 140 mm |
| Altura de VPE | 33 mm |
| Prueba: durabilidad de los marcajes |
|
| Prueba: sección ajustable |
|
| Prueba de daños y liberación accidental de conductores |
|
| Prueba de extracción |
|
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301672) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2873480000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
Accesorios
-
N.º de artículo:2903230000Unidad de embalaje:25 Pieza
Brida de apantallamiento, Accesorios, Sujeción lateral, Número de polos: 1, galvanizado, gris plata, Caja
-
N.º de artículo:0310000000Unidad de embalaje:20 Pieza
Conector para placa c.i., Accesorios, Clavija de prueba, rojo, Número de polos: 1
